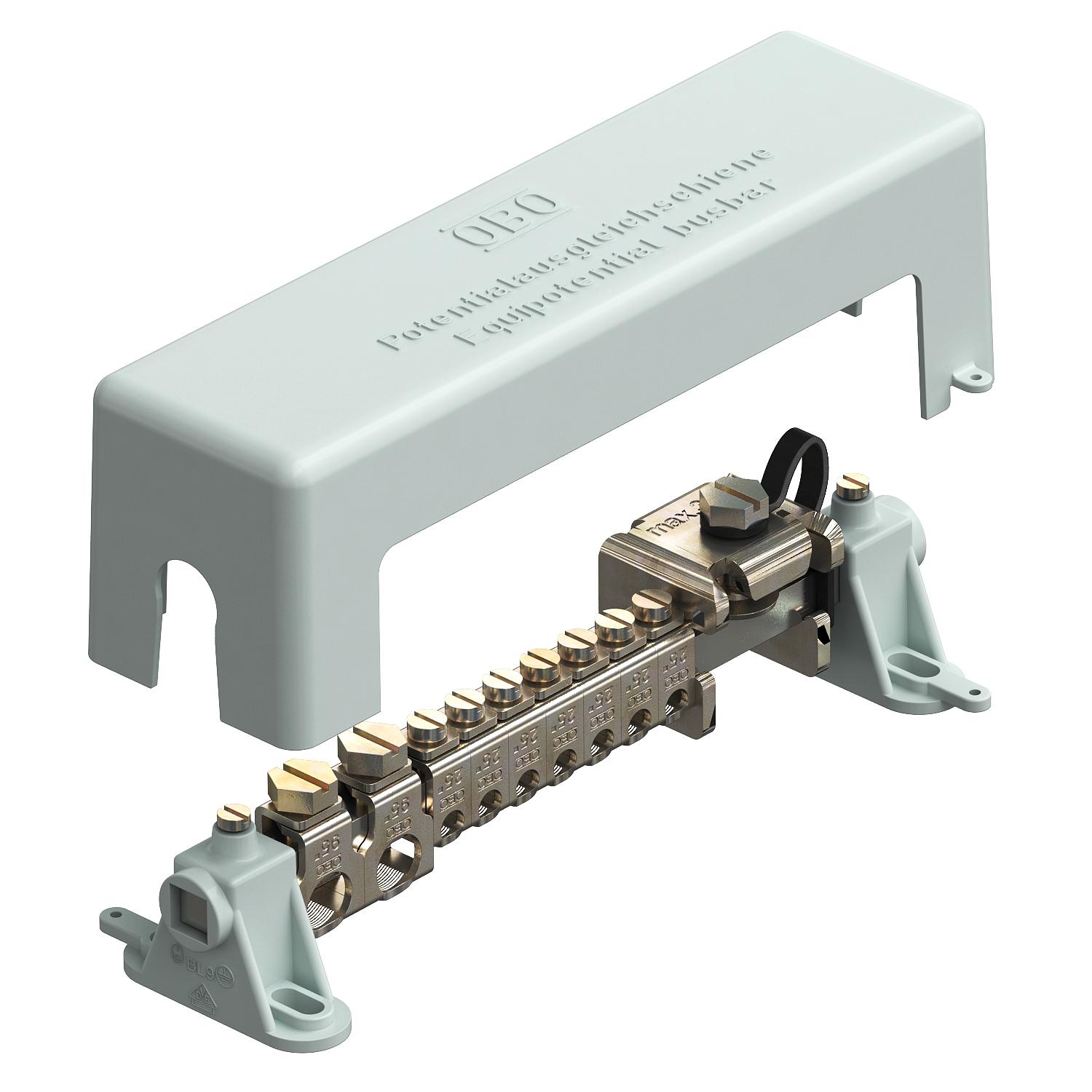

Potenciálkiegyenlítő-sín beltérre, VDE által bevizsgált

Rend. szám 5015650 | EAN-kód 4012195378556

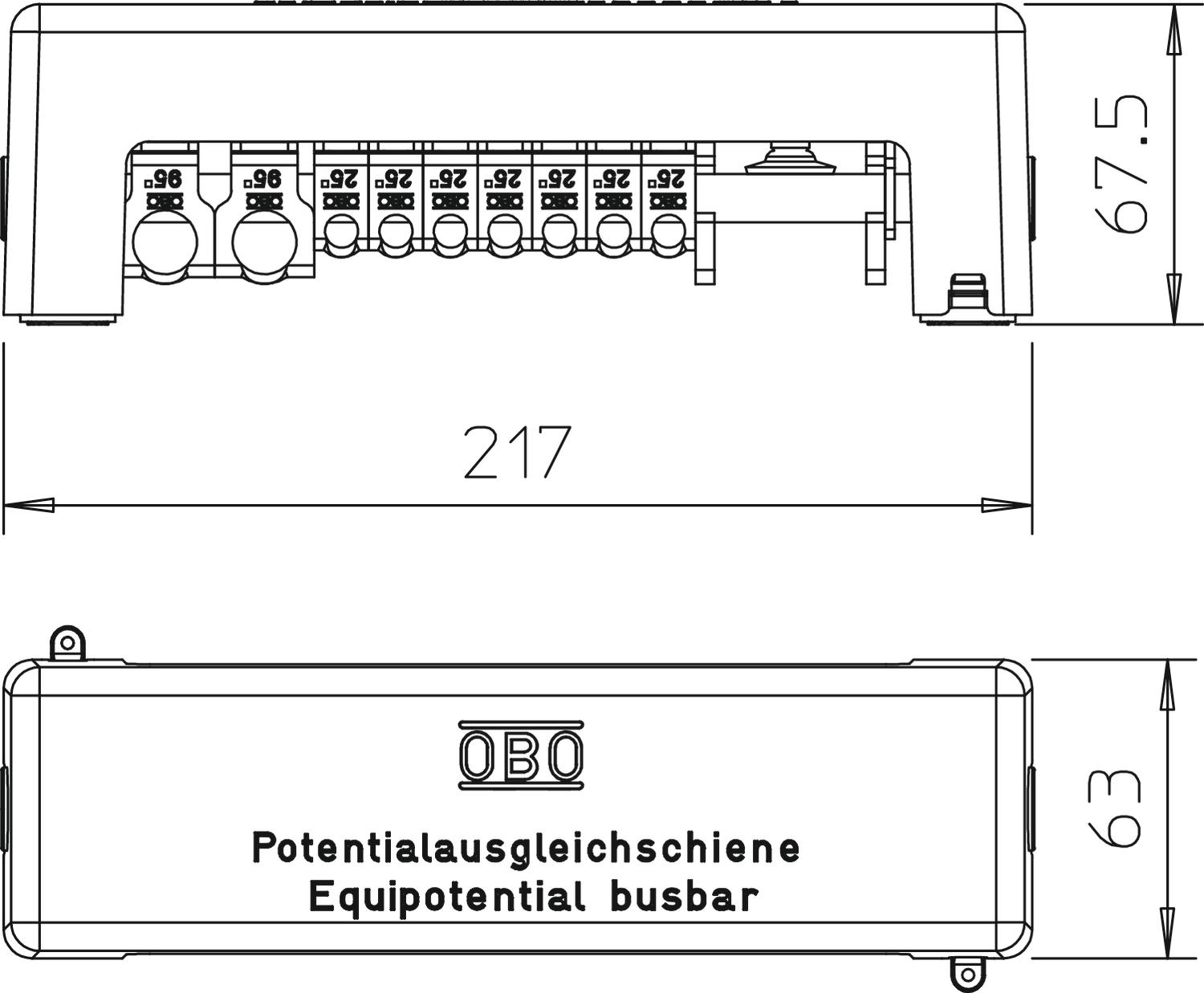

217 mm
63 mm
67,5 mm
szürke
Termékleírás
Termékleírás
EPH-sín az MSZ HD 60364-4-41, az MSZ HD 60364-5-54 és az MSZ EN 62305 szerinti villámvédelmi potenciálkiegyenlítéshez

• MSZ EN 50164-1 szerint bevizsgálva
• 10 x 10 mm nikkelezett sárgaréz kapocssínnel
• Galvánhorganyzott acél, nagy megbízhatóságú sorkapcsokkal
• Levehető fedél és síntartó bak szürke polisztirolból
• Plombálható / feliratozható levehető fedél
• Villámáram-szilárdság 100 kA (10/350)
• Húzókengyel csavarbiztosítással, kilazulás ellen (pl. ipari alkalmazásokhoz és robbanásveszélyes helyekhez)

Csatlakozási lehetőségek:
• 7 x tömör vagy sodrott 2,5-25 mm²-es vezeték vagy max. 16 mm²-es hajlékony vezeték (max. Ø 7 mm)
• 2 x tömör vagy sodrott 25-95 mm²-es vezeték vagy max. 70 mm²-es hajlékony vezeték (max. Ø 13,5 mm)
• 1 x 30 x 3,5 mm-es szalagvezeték


plombálható fedlappal,
ütésálló műanyagból
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Villámárammal bevizsgálva, H osztályú (100kA)
  • Szövetségi Erősáramú Felügyelet, Svájc
Műszaki adatok

Műszaki adatok

Anyag sárgaréz
Anzahl Anschluss Flachleiter bis 30 mm 1
Anzahl Anschluss Leitung bis 25 mm² starr 7
Anzahl Anschluss Leitung bis 95 mm² starr 2
CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,668 kg CO₂e / 1 Darab
Építési forma moduláris felépítés
hossz 217 mm
Isolator igen
Kivitel levehető fedéllel
Magasság 67,5 mm
Méret 217mm
Oberfläche der Klemme galvanikusan horganyzott
Oberfläche der Kontaktschiene nikkelezett
szélesség 63 mm
Szín szürke
Werkstoff der Klemme acél
Werkstoff der Kontaktschiene Sárgaréz
Minden típus

Minden típus

Típus hossz szélesség Magasság Szín Rend. szám Mennyiség Legkisebb eladási egység
1801 VDE 217 mm 63 mm 67,5 mm szürke 5015650
1 Darab
1801 12x25 1x95 217 mm 63 mm 67,5 mm szürke 5015683
1 Darab
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

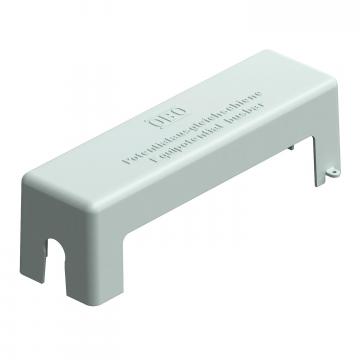

Fedél 1801 VDE potenciálkiegyenlítő-sínhez Fedél 1801 VDE potenciálkiegyenlítő-sínhez 1801 AH 5015707
1 Darab

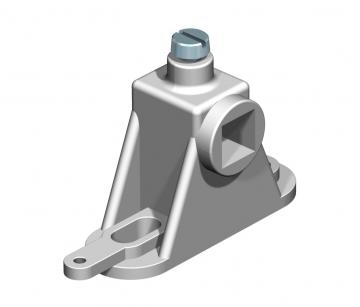

Sínbak, 1801 VDE potenciálkiegyenlítő-sínhez Sínbak, 1801 VDE potenciálkiegyenlítő-sínhez 1801 SCH 5015715
1 Darab

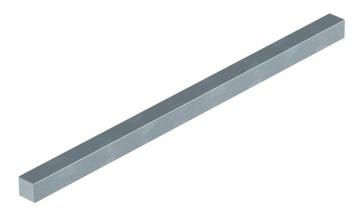

Kapocssín 1801 VDE potenciálkiegyenlítő-sínhez Kapocssín 1801 VDE potenciálkiegyenlítő-sínhez 1801 KL1 5015723
1 Darab

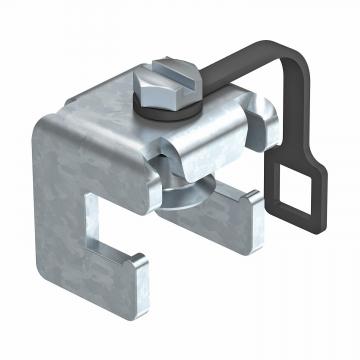

Szalag-kapocs FL 30-ig, 1801 VDE potenciálkiegyenlítő-sínhez Szalag-kapocs FL 30-ig, 1801 VDE potenciálkiegyenlítő-sínhez 1801 RK30 5015731
1 Darab

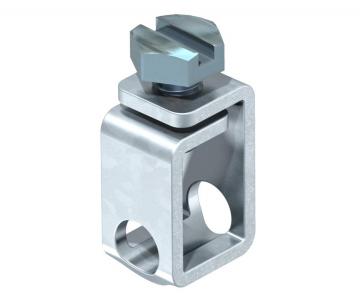

Huzalkapocs 25 mm²-ig 1801 VDE potenciálkiegyenlítő-sínhez Huzalkapocs 25 mm²-ig 1801 VDE potenciálkiegyenlítő-sínhez 1801 RK25 5015758
10 Darab

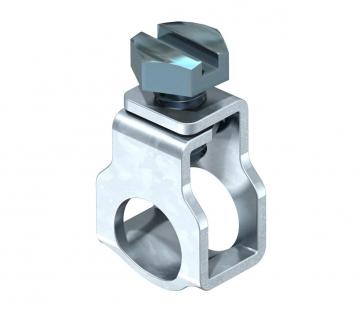

Huzalkapocs 25 mm²-tól 1801 VDE potenciálkiegyenlítő-sínhez Huzalkapocs 25 mm²-tól 1801 VDE potenciálkiegyenlítő-sínhez 1801 RK95 5015766
10 Darab

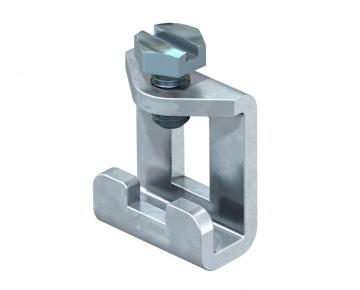

Szalag-kapocs FL 30-tól, 1801 VDE potenciálkiegyenlítő-sínhez Szalag-kapocs FL 30-tól, 1801 VDE potenciálkiegyenlítő-sínhez 1801 RK40 5015774
1 Darab
