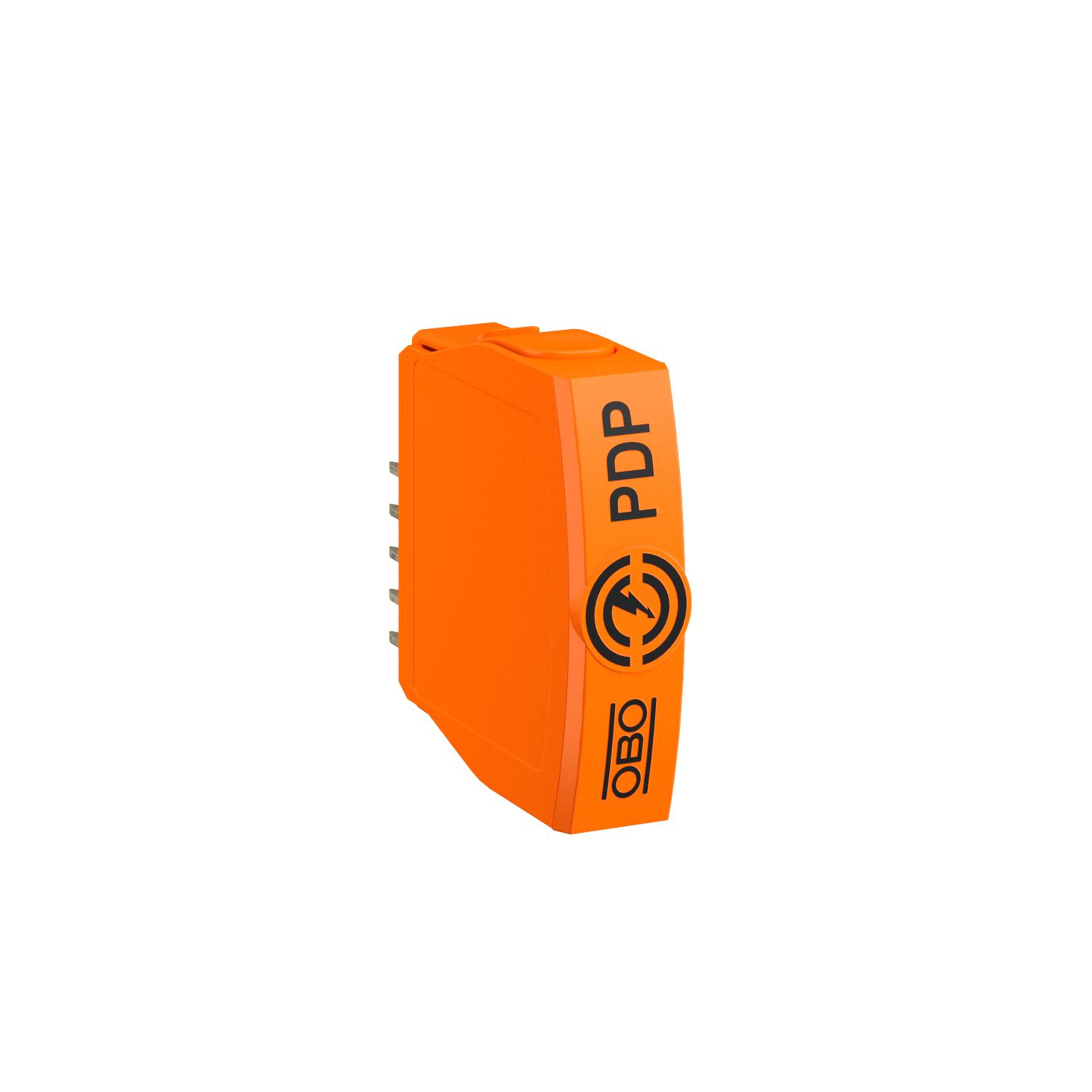

PDP betét, 2x2 pólusú
Rend. szám 5080414 | EAN-kód 4012196745906
- Termékleírás
-

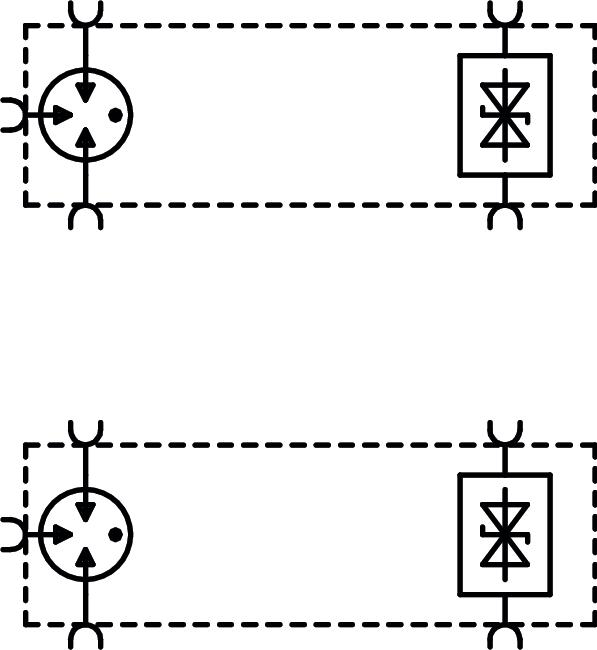

TermékleírásBetét, T1+T2/D1+C2 típusú adatkábel védelem, mérési-, vezérlési- és szabályozási technológiákhoz
• védelmi készülék több eres rendszerekhez
• frekvenciatartomány 100 MHz-ig
• csekély szélesség, 12,5 mm
Alkalmazás: univerzális villám- és túlfeszültség védelem adatátviteli eszközökhöz, MSR technológiához
-
- Műszaki adatok
-
Műszaki adatok

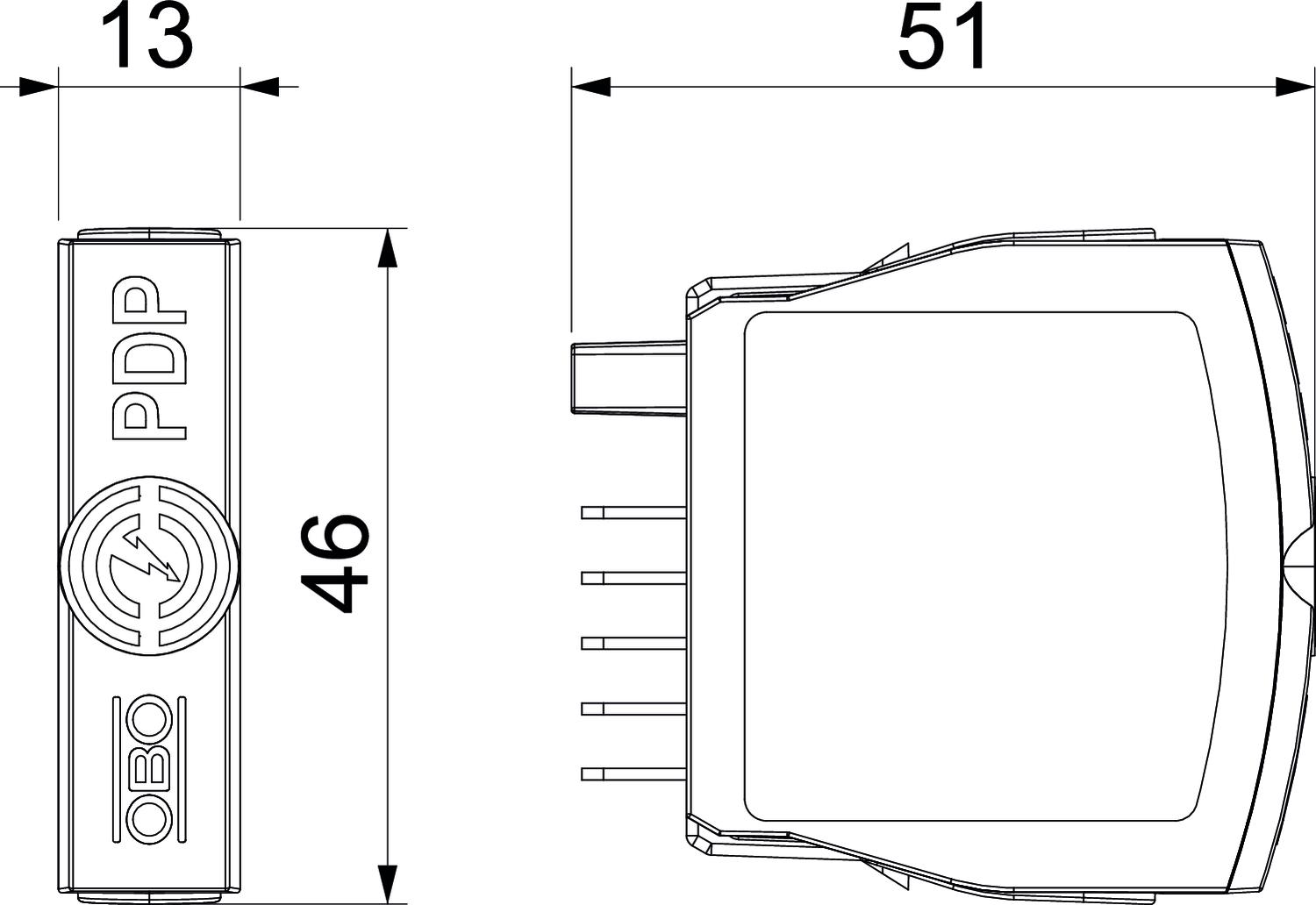

Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Árnyékolás közvetlen Árnyékolás-csatlakoztatás igen Beiktatási csillapítás (Insertion loss) ≤3 dB Bemenet / kimenet szerelése Csavaros csatlakozókapcsok Csatlakozási keresztmetszet, hajlékony, max. 1,5 mm² Csatlakozási keresztmetszet, hajlékony, min. 0,14 mm² Csatlakozási keresztmetszet, merev, max. 2,5 mm² Csatlakozási keresztmetszet, merev, min. 0,14 mm² Csatlakozási keresztmetszet, többhuzalos, max. 2,5 mm² Csatlakozási keresztmetszet, többhuzalos, min. 0,14 mm² Dugaszolórendszer Kapocs Földelés következőkkel: Csatlakozóvezeték/kalapsín Határfrekvencia 100 MHz hossz 51 mm Hosszellenállás 1.2 ± 5% Jelzés a készüléken nem tartalmaz Kapacitás (ér-ér között) ≤30 pF Kapacitás (ér-föld között) ≤30 pF Kategorie T1+T2 / D1+C2 Legmagasabb tartós feszültség, DC 30 V Levezetőképesség 2,5 kA Lökőfeszültségállóság, ér-ér 10 kV / 5 kA Lökőfeszültségállóság, ér-föld 10 kV / 5 kA LPZ 0→2 Magasság 46 mm Max. tartós feszültség, AC 21 V Méret 24V MSZ EN 61643-11 szerinti SPD 1+2-es típus Nennlaststrom AC 0,425 A Nennlaststrom DC 0,6 A Névleges levezetési lökőáram In C2 szerint (teljes) 20 kA Névleges levezetőképesség (8/20 µs) 10 kA Összes levezetési lökőáram (10/350) 2,5 kA Összes-levezetőképesség (8/20) 20 kA Soros ellenállás erenként 1,2 Ω ± 5% SPD az IEC EN 61643-1 szerint I+II. osztály SPD az MSZ EN 61643-21 szerint T1+T2 / D1+C2 szélesség 13 mm Védelmi feszültségszint, ér - ér 150 V Védettség IP20 Vizsgálati szabvány MSZ EN 61643-21 - Minden típus
