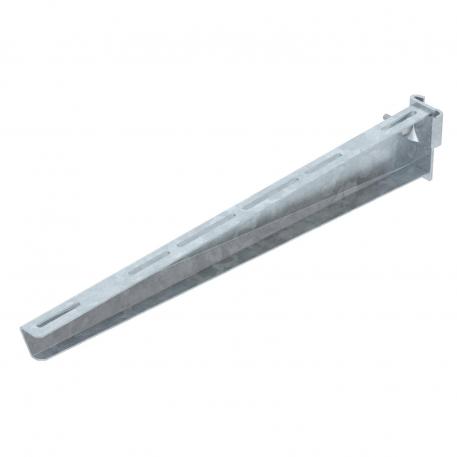

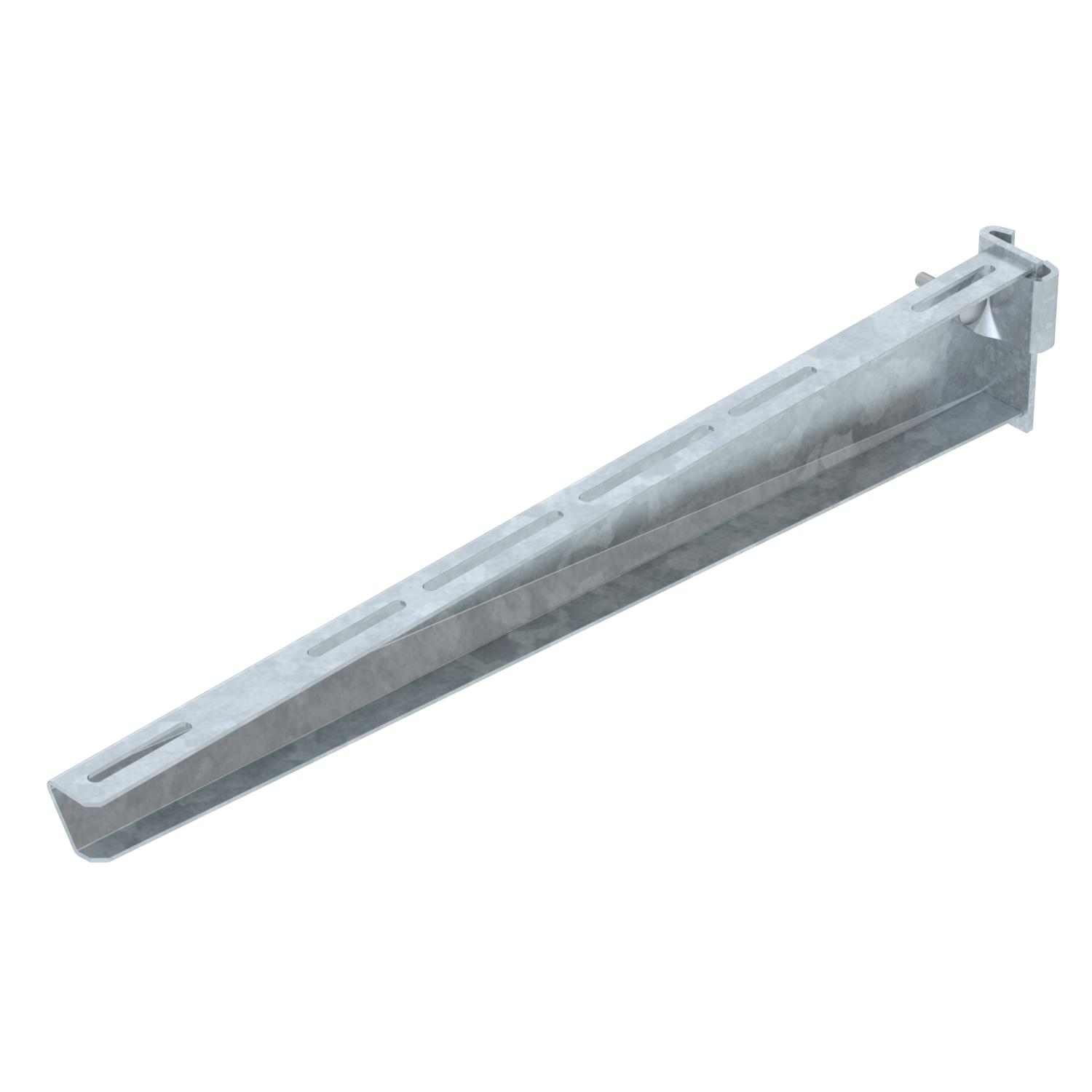

Oszlopkonzol, AS 30

Rend. szám 6419412 | EAN-kód 4012195873297

41 mm
3 kN
Termékleírás
Termékleírás
Középnehéz kivitelű oszlopkonzol IS 8 oszlopra történő fokozatmentes rögzítéshez.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • I-oszlop
Műszaki adatok

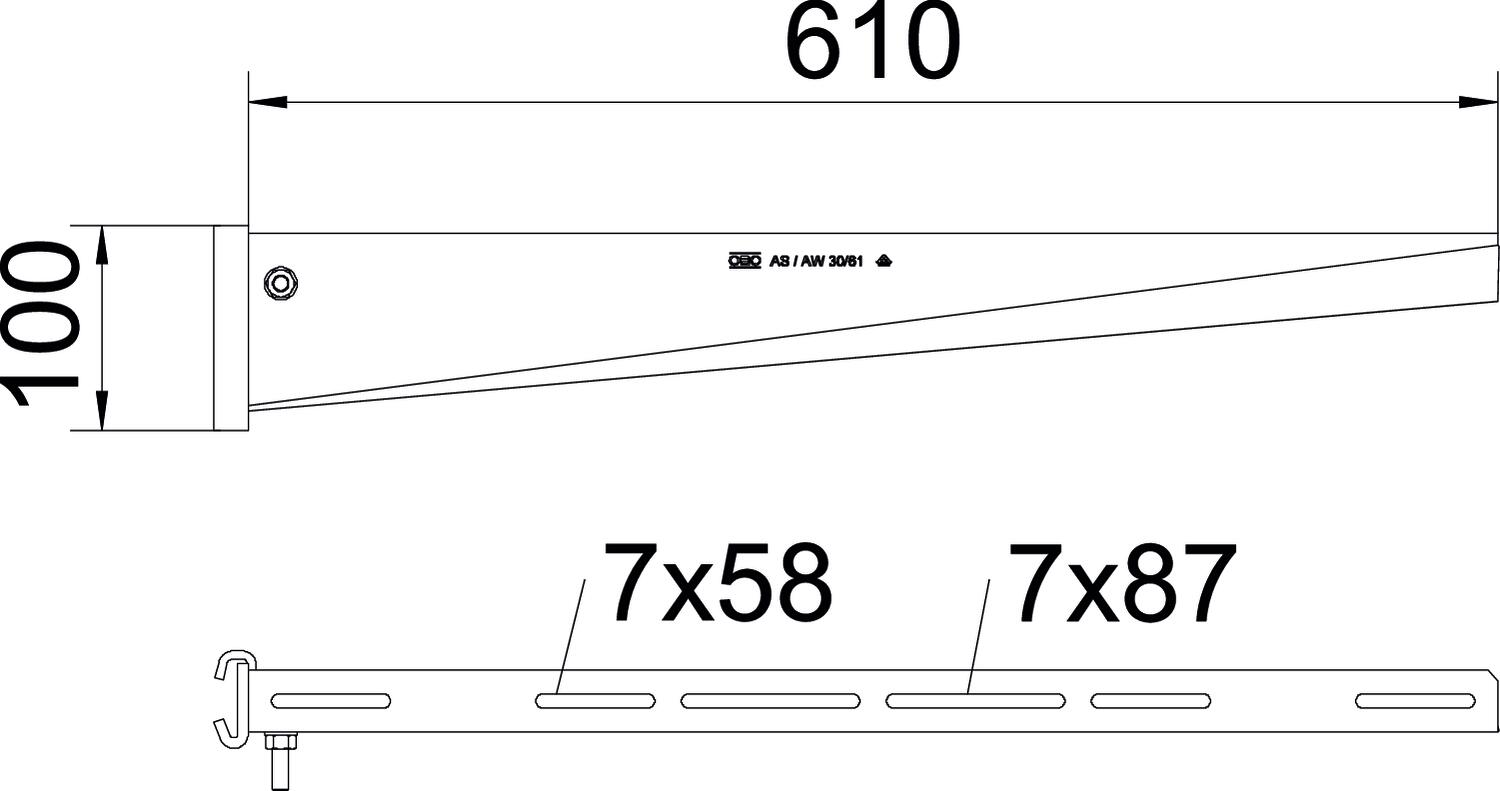

Méretek

A méret 41 mm
Anyag acél
B méret 610 mm
F kN-ban 3 kN
Felület merítetten tűzihorganyzott
H méret 100 mm
hossz 41 mm
Kivitel Oszlopkonzol
L méret 610 mm
Magasság 100 mm
Méret B610mm
Rozsdamentes acél, maratott nem
szélesség 610 mm
Szín rozsdavörös
Tűzálló kábelrendszerek – nem

Műszaki adatok

AS 30 típusú konzol terhelési diagramja

AS 30 típusú konzol terhelési diagramja
  • A konzolcsúcs behajlása az adott konzolterhelésnél A konzolcsúcs behajlása az adott konzolterhelésnél
  • Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető! Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
  • Terhelési görbe mm-ben magadott konzolhosszakkal Terhelési görbe mm-ben magadott konzolhosszakkal
Minden típus

Minden típus

Típus hossz szélesség F kN-ban Rend. szám Mennyiség Legkisebb eladási egység
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Darab
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Darab
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Darab
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Darab
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Darab
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Darab
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Darab
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Darab
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Darab
Tartozék

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával Lencsefejű csavar, kombi-anyával FRSB 6x12 F 6406122
100 Darab
Letöltések

Letöltés

Letöltés
Letöltés

EU megfelelőségi nyilatkozat AS 30 61 FT / 6419412 , 0.15MB , pdf
Letöltés
REACH Megfelelőségi nyilatkozat AS 30 61 FT / 6419412 , 0.12MB , pdf
Letöltés
RoHS Megfelelőségi nyilatkozat AS 30 61 FT / 6419412 , 0.12MB , pdf
Letöltés

Letöltés
Letöltés

Letöltés
Letöltés

AS 30 61 FT / 6419412
Letöltés
