Oszlopkonzol AS 15
Rend. szám 6421385 | EAN-kód 4012196207916
- Termékleírás
-
TermékleírásKönnyű kivitelű oszlopkonzol IS 8 oszlopra történő fokozatmentes rögzítéshez.
-
- Műszaki adatok
-

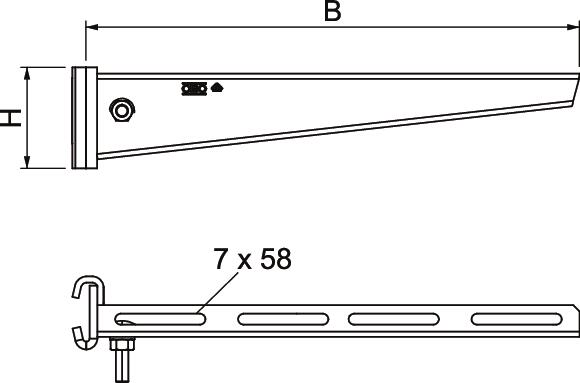

Méretek
A méret 41 mm Anyag acél B méret 310 mm EPD-cikk igen F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 65 mm hossz 41 mm Kivitel Oszlopkonzol L méret 310 mm Magasság 65 mm Méret B310mm Rozsdamentes acél, maratott nem szélesség 310 mm Szín rozsdavörös Tűzálló kábelrendszerek – nem Műszaki adatok
AS 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Támaszköz m-ben
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfEU megfelelőségi nyilatkozat AS 15 31 FT / 6421385 , 0.15MB , pdfREACH Megfelelőségi nyilatkozat AS 15 31 FT / 6421385 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat AS 15 31 FT / 6421385 , 0.12MB , pdfJelhasználati engedély VDE-jelhasználati engedély, függesztett oszlopok és konzolok , 0.12MB , pdfKörnyezetvédelmi nyilatkozat Umweltproduktdeklaration (EPD) , 1.48MB , pdfSzerelési útmutató Szerelési útmutató, I-oszloprendszerek , 0.03MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdf
