Oszlopkonzol AS 15
Rend. szám 6421350 | EAN-kód 4012196207855
- Termékleírás
-

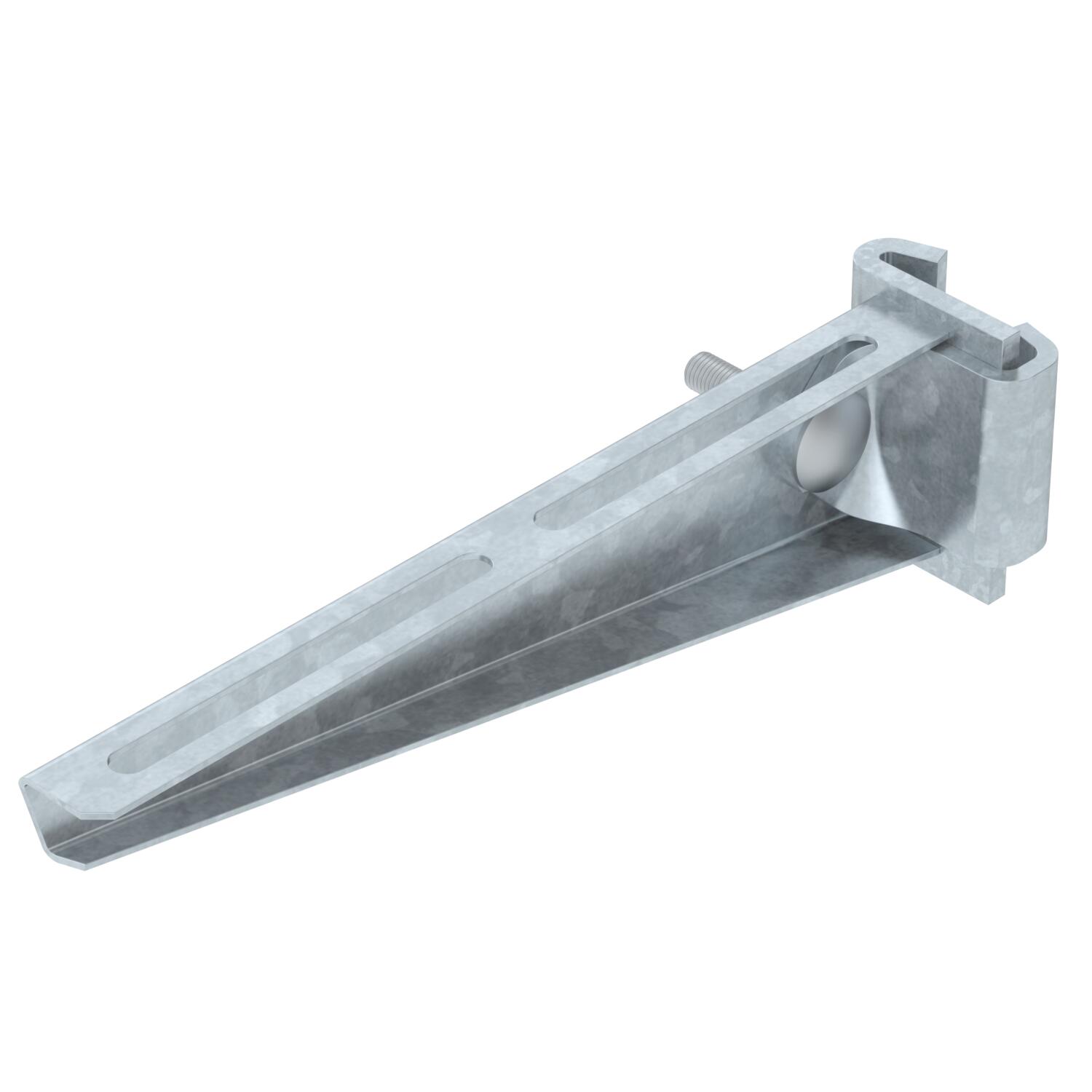

TermékleírásKönnyű kivitelű oszlopkonzol IS 8 oszlopra történő fokozatmentes rögzítéshez.
-
- Műszaki adatok
-

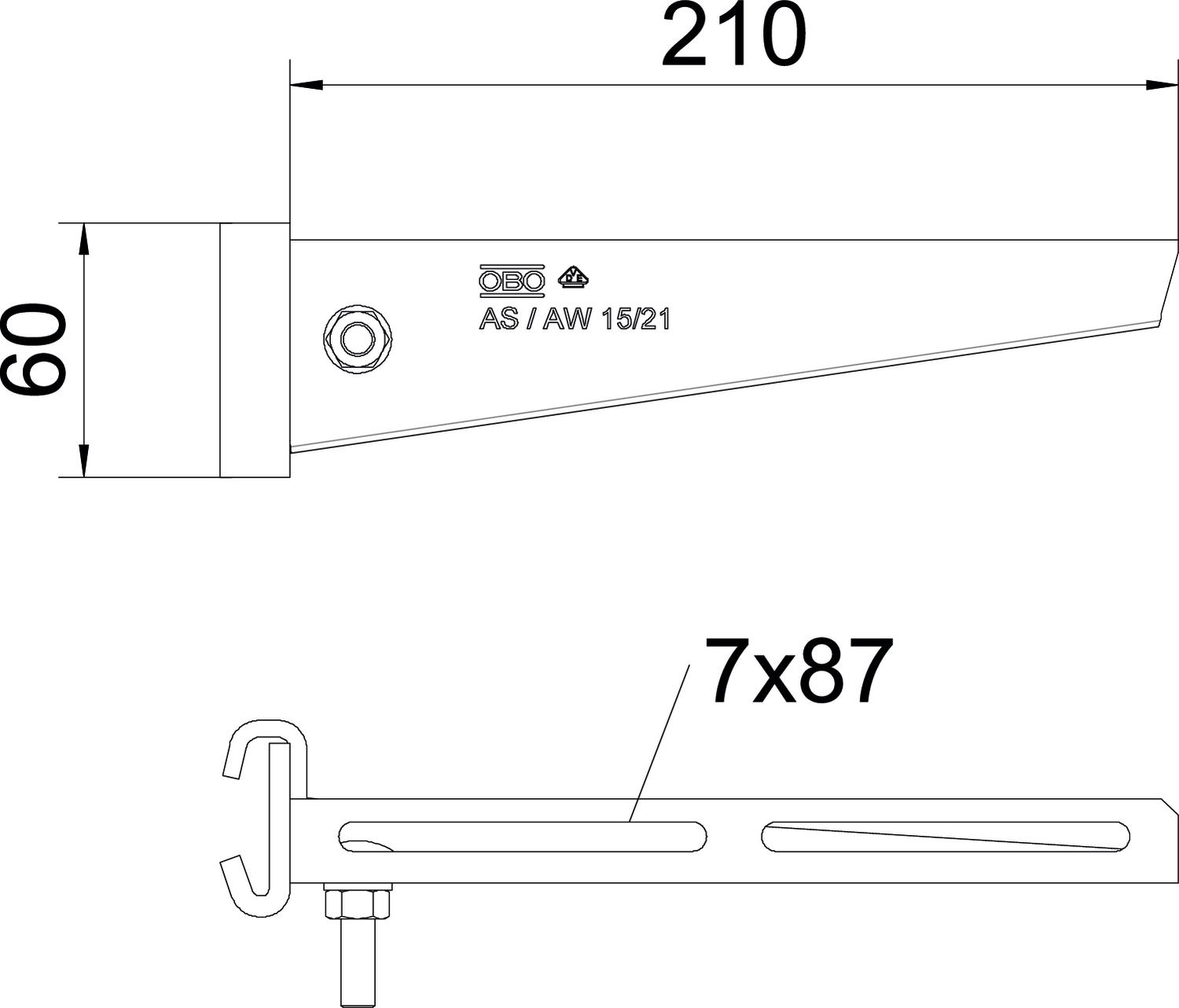

Méretek
A méret 41 mm Anyag acél B méret 210 mm EPD-cikk igen F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 60 mm hossz 41 mm Kivitel Oszlopkonzol L méret 210 mm Magasság 60 mm Méret B210mm Rozsdamentes acél, maratott nem szélesség 210 mm Szín rozsdavörös Tűzálló kábelrendszerek – nem Műszaki adatok
AS 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Támaszköz m-ben
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
