Összekötő elem, 48 mm 105 | 350 | 48

morepic-1

morepic-2

Összekötő elem, 48 mm

Rend. szám 7399898 | EAN-kód 4012196331864

Rend. szám / Típus

szélesség	105 mm

Csatornaszélesség min.

Csatornamagasság min.	48 mm

Termékleírás

Termékleírás

Padló alatti szerelőcsatornák összekötéséhez Im-Beton alkalmazásban.

Két állítható tartóval az IBNEV szintezőegységekhez.

Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz	nem
Anyag	acél
B méret	380 mm
Csatornamagasság min.	48 mm
Csatornaszélesség min.	350 mm
Felület	szalaghorganyzott

h méret	48 mm
hossz	432 mm
Kivitel	fül
Magasság	86 mm
Potenciálkiegyenlítéssel	igen
szélesség	105 mm

Minden típus

Minden típus

Típus	szélesség	Csatornaszélesség min.	Csatornamagasság min.	Rend. szám	Mennyiség	Legkisebb eladási egység
IBVE 25048	105 mm	250 mm	48 mm	7399892	Darab	1 Darab
IBVE 35048	105 mm	350 mm	48 mm	7399898	Darab	1 Darab

Letöltések

Adatlap IBVE 35048 / 7399898 , 0.19MB , pdf

Brosúra IBK Im-Beton csatornarendszer , 2.10MB , pdf

Letöltés

Katalógus Padlóbeépítő rendszerek és padló alatti alkalmazások , 42.28MB , pdf

REACH Megfelelőségi nyilatkozat IBVE 35048 / 7399898 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat IBVE 35048 / 7399898 , 0.13MB , pdf

Letöltés

Szerelési útmutató In-concrete system IBK , 3.27MB , pdf

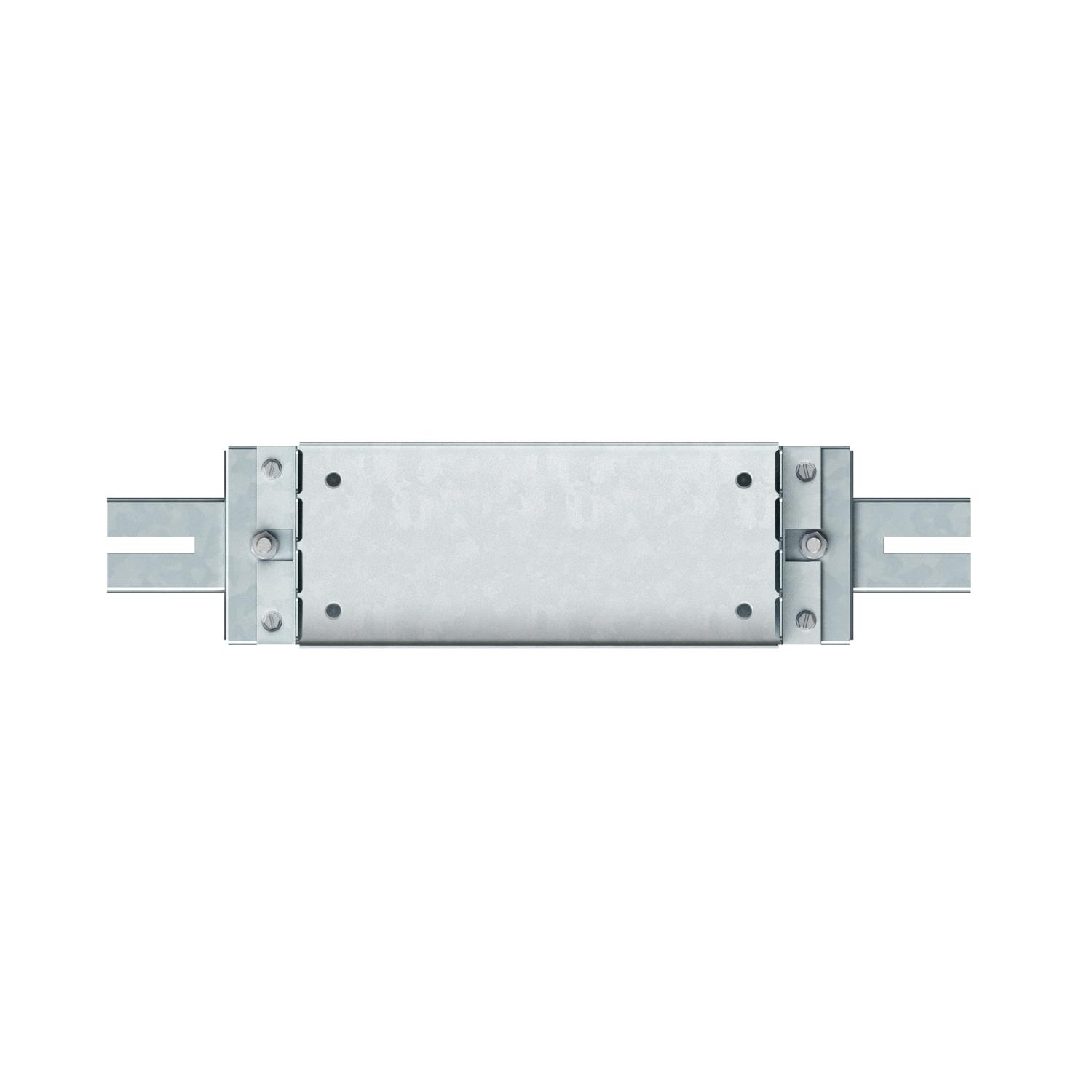

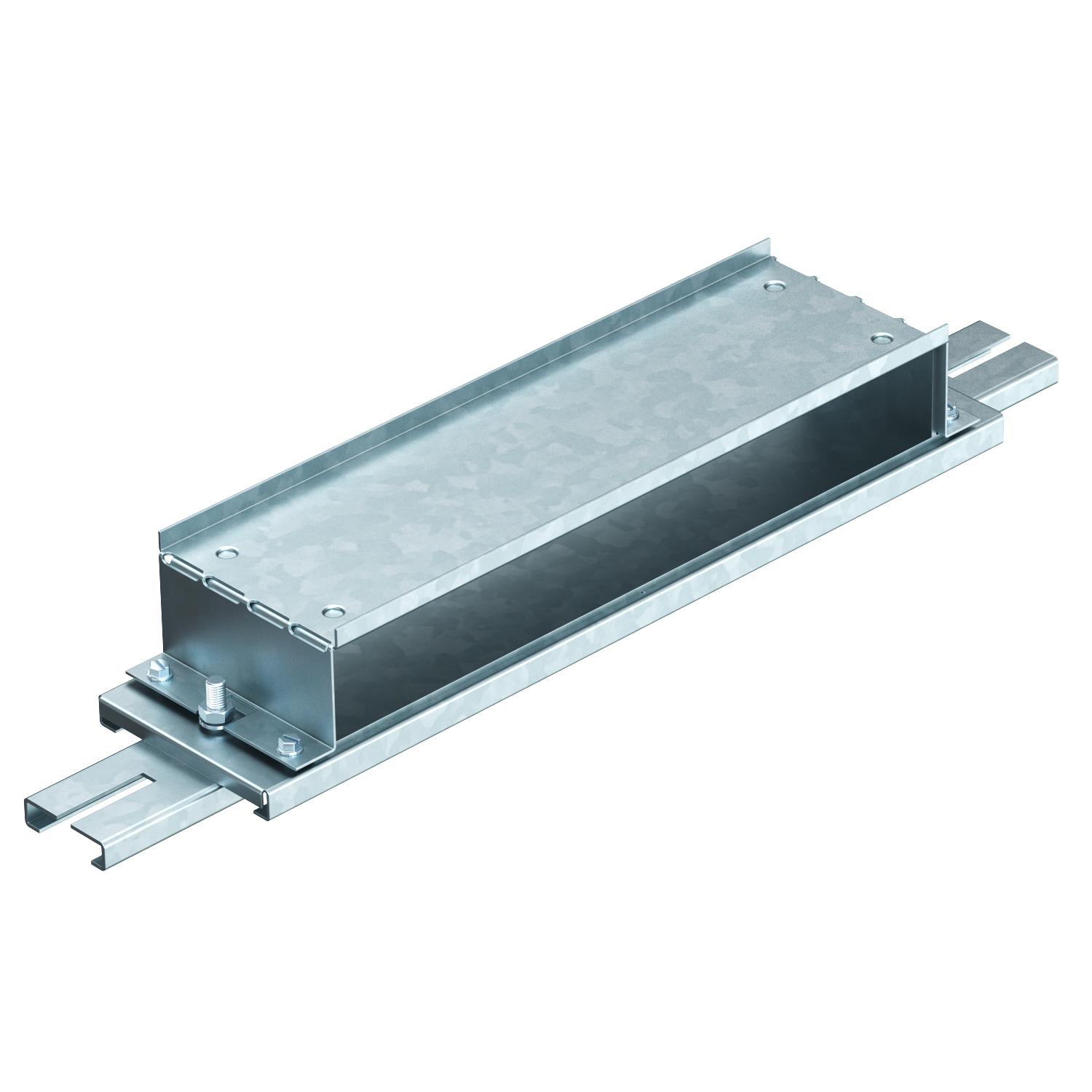

Termékgrafika IBVE 35048 / 7399898, 78.89 kB, jpg

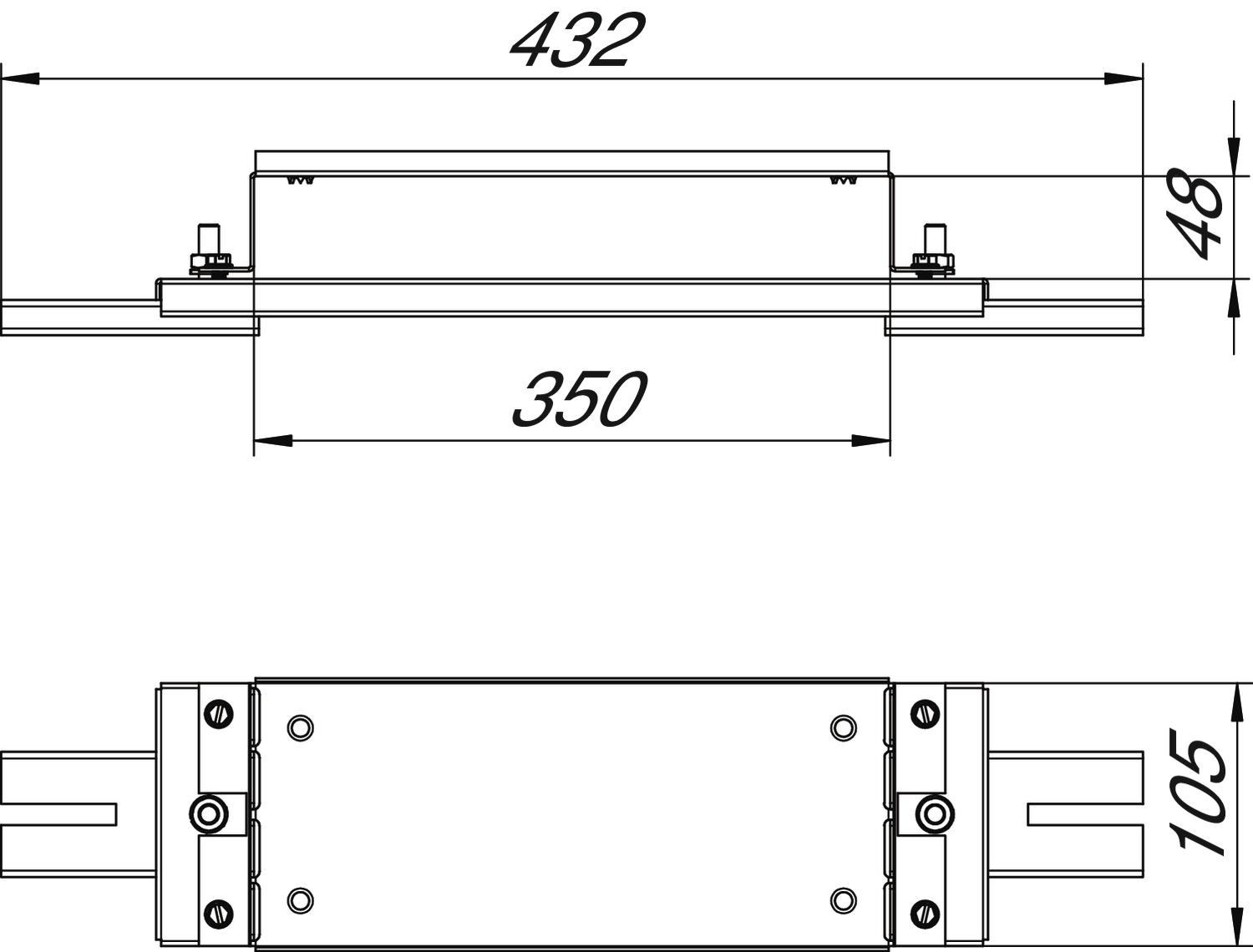

Méretezett rajz IBVE 35048 / 7399898, 74.90 kB, jpg

IBVE 35048 / 7399898

7399898_KSTP1.stp, 464.59 kB

Im-Beton-Kanalsystem_IBK_Verbindungselement_48_mm.rfa, 524.00 kB
