Összekötő elem, 38 mm 105 | 250 | 38

morepic-1

morepic-2

Összekötő elem, 38 mm

Rend. szám 7399890 | EAN-kód 4012196331833

Rend. szám / Típus

szélesség	105 mm

Csatornaszélesség min.

Csatornamagasság min.	38 mm

Termékleírás

Termékleírás

Padló alatti szerelőcsatornák összekötéséhez Im-Beton alkalmazásban.

Két állítható tartóval az IBNEV szintezőegységekhez.

Műszaki adatok

Műszaki adatok

Alkalmas tágulási hézaghoz	nem
Anyag	acél
B méret	250 mm
Csatornamagasság min.	38 mm
Csatornaszélesség min.	250 mm
Felület	szalaghorganyzott

h méret	38 mm
hossz	332 mm
Kivitel	fül
Magasság	76 mm
Potenciálkiegyenlítéssel	igen
szélesség	105 mm

Minden típus

Minden típus

Típus	szélesség	Csatornaszélesség min.	Csatornamagasság min.	Rend. szám	Mennyiség	Legkisebb eladási egység
IBVE 25038	105 mm	250 mm	38 mm	7399890	Darab	1 Darab
IBVE 35038	105 mm	350 mm	38 mm	7399896	Darab	1 Darab

Letöltések

Adatlap IBVE 25038 / 7399890 , 0.17MB , pdf

Brosúra IBK Im-Beton csatornarendszer , 2.10MB , pdf

Letöltés

Katalógus Padlóbeépítő rendszerek és padló alatti alkalmazások , 42.28MB , pdf

REACH Megfelelőségi nyilatkozat IBVE 25038 / 7399890 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat IBVE 25038 / 7399890 , 0.13MB , pdf

Letöltés

Szerelési útmutató In-concrete system IBK , 3.27MB , pdf

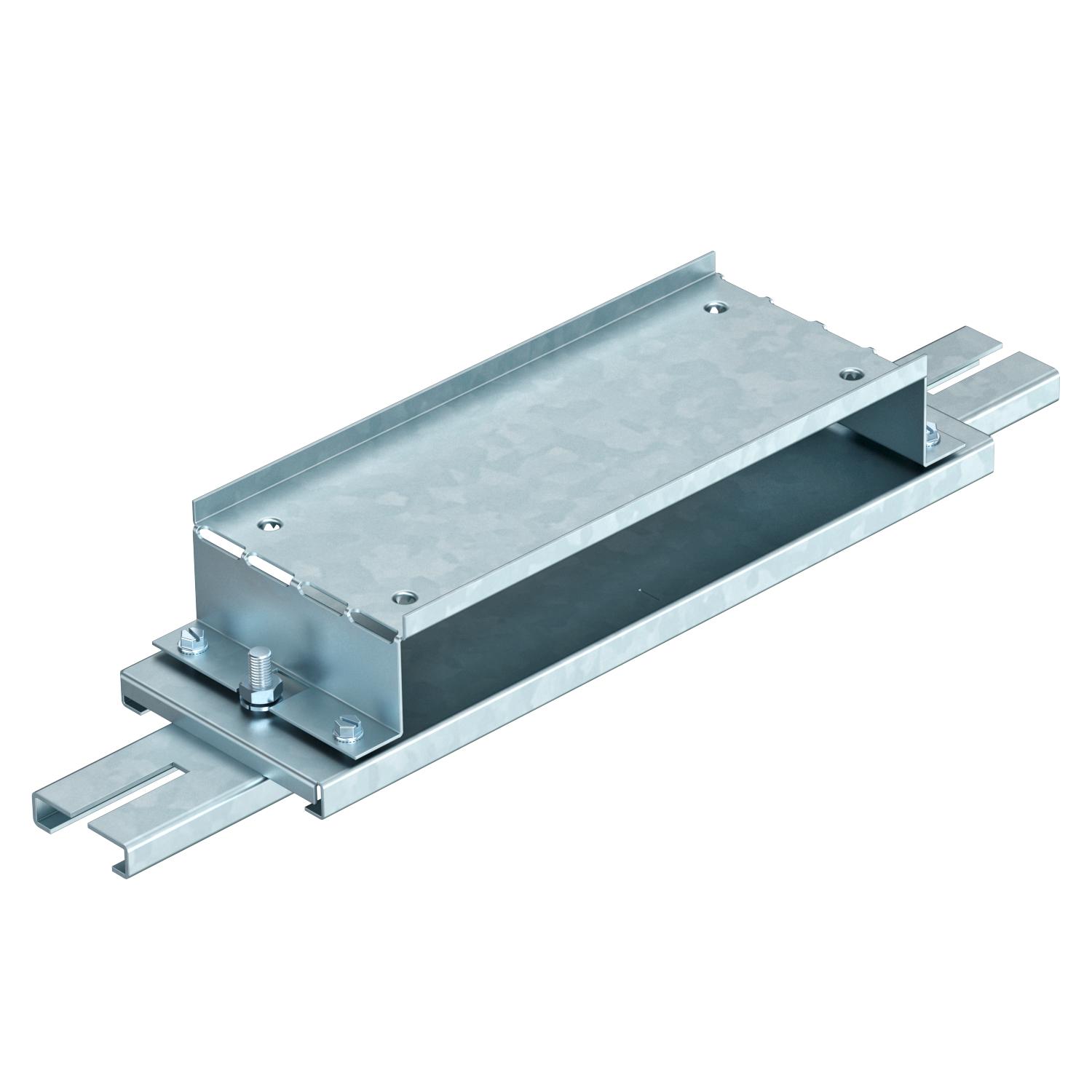

Termékgrafika IBVE 25038 / 7399890, 75.47 kB, jpg

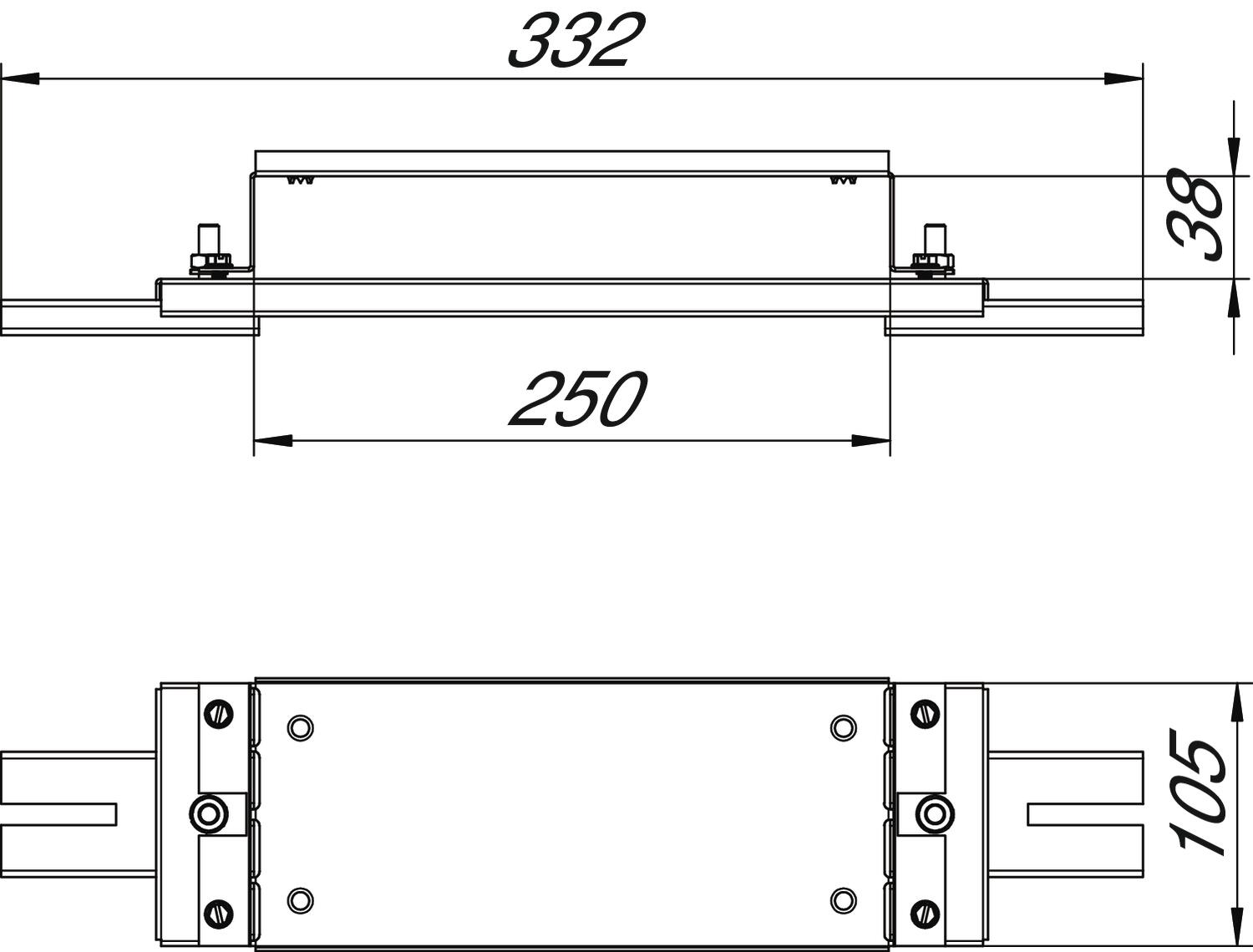

Méretezett rajz IBVE 25038 / 7399890, 75.57 kB, jpg

IBVE 25038 / 7399890

7399890_KSTP1.stp, 464.77 kB

Im-Beton-Kanalsystem_IBK_Verbindungselement_38_mm.rfa, 320.00 kB
