Nyomógyűrű, PG 13,5 | 10 | 9

morepic-1

morepic-2

Nyomógyűrű, PG

Rend. szám 2027097 | EAN-kód 4012195164838

Rend. szám / Típus

D1 méret

D2 méret

PG menetmérethez megfelelő

Termékleírás

Termékleírás

Nyomógyűrű a DIN 46320 8. rész, DIN 46320 szerinti műanyag- és sárgaréz tömszelencékhez.

Műszaki adatok

Műszaki adatok

Anyag	acél
D1 méret	13,5 mm
D2 méret	10 mm
Felület	galvanikusan horganyzott, átlátszóra passziválva
Innendurchmesser	10 mm

Kivitel	egyéb
Külső átmérő	13,5 mm
Méret	PG9
PG menetmérethez megfelelő	9
vastagság	0,75 mm

Minden típus

Minden típus

Típus	D1 méret	D2 méret	PG menetmérethez megfelelő	Rend. szám	Mennyiség	Legkisebb eladási egység
107 D PG7 GTP	11 mm	8 mm	7	2027070	Darab	100 Darab
107 D PG9 GTP	13,5 mm	10 mm	9	2027097	Darab	100 Darab
107 D PG11 GTP	16,5 mm	12 mm	11	2027119	Darab	100 Darab
107 D PG13.5 GTP	18,5 mm	14 mm	13,5	2027135	Darab	100 Darab
107 D PG16 GTP	20,5 mm	16 mm	16	2027151	Darab	100 Darab
107 D PG21 GTP	26 mm	21 mm	21	2027216	Darab	50 Darab

Letöltések

Adatlap 107 D PG9 GTP / 2027097 , 0.16MB , pdf

Katalógus Connection and routing systems , 40.76MB , pdf

REACH Megfelelőségi nyilatkozat 107 D PG9 GTP / 2027097 , 0.12MB , pdf

Letöltés

RoHS Megfelelőségi nyilatkozat 107 D PG9 GTP / 2027097 , 0.12MB , pdf

Letöltés

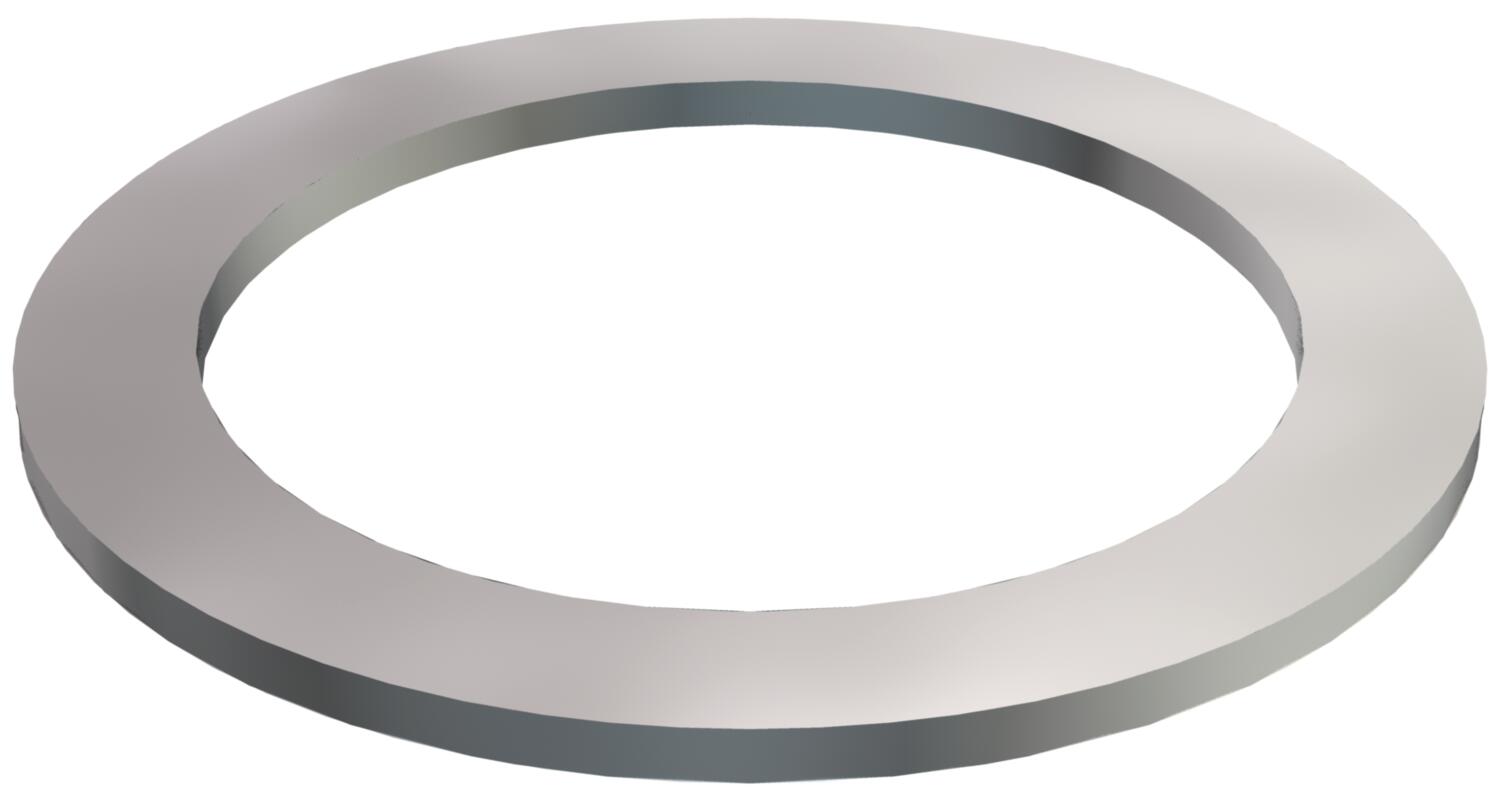

Termékgrafika 107 D PG9 GTP / 2027097, 31.33 kB, jpg

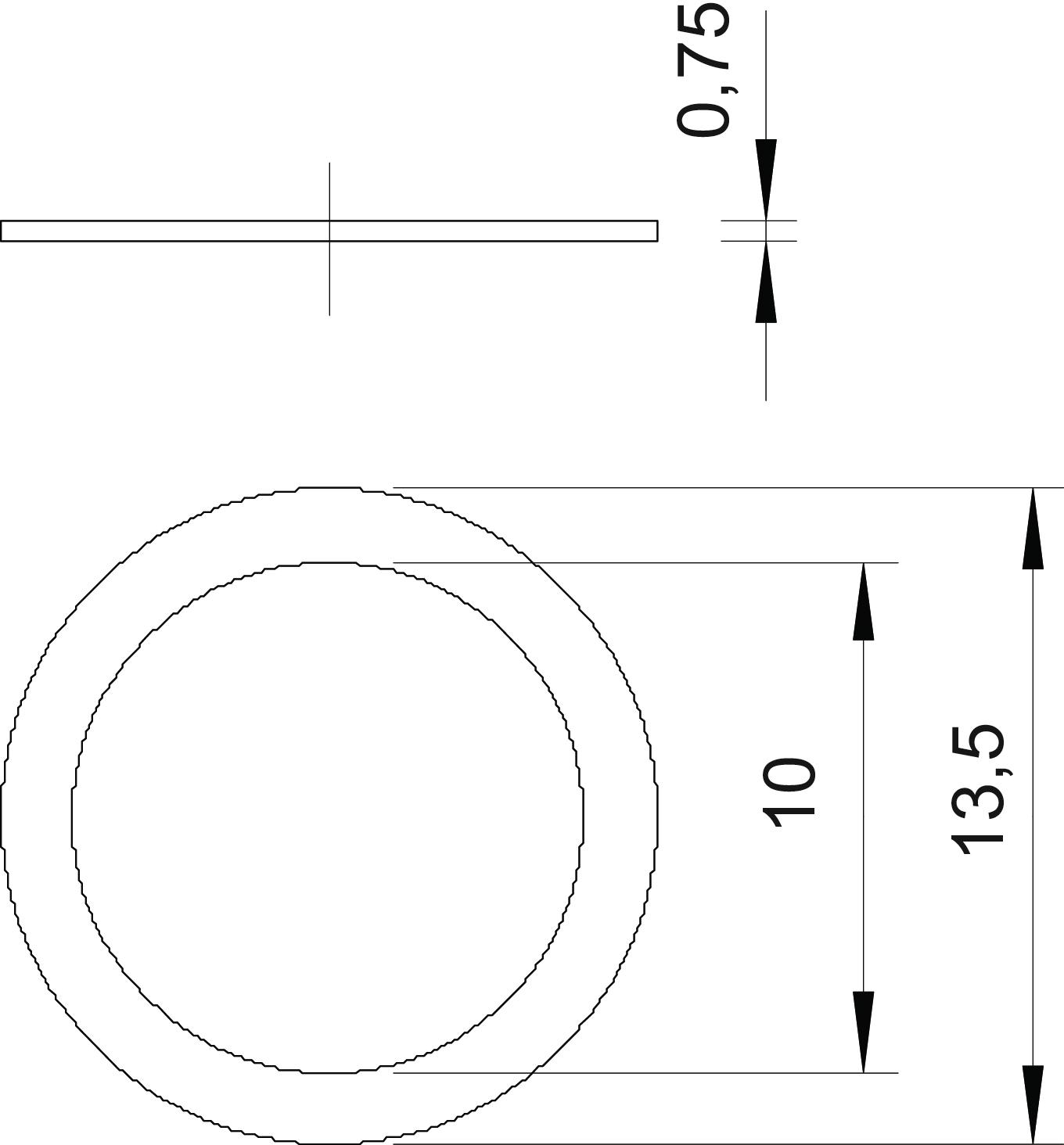

Méretezett rajz 107 D PG9 GTP / 2027097, 62.93 kB, jpg

107 D PG9 GTP / 2027097
