Nehéz kivitelű rácsos kábeltálca, SGR 155 G

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	155 mm

Huzalátmérő	6 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

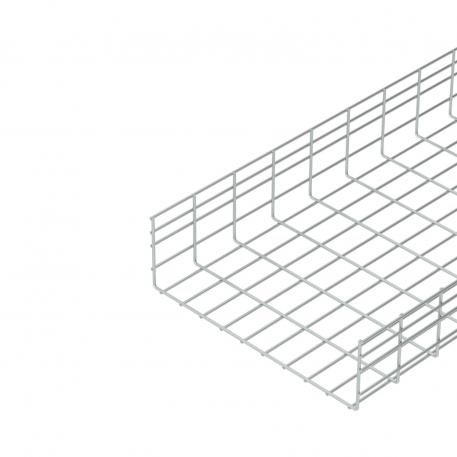

Ponthegesztett acélhuzalból készült, 155 mm oldalmagasságú rácsos kábeltálca.

Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	500 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	10,636 kg CO₂e / 1 Méter
Csavar nélküli összekötő	nem
Felület	galvanikusan horganyzott
Hasznos keresztmetszet	73800 mm²
Hasznos keresztmetszet	738 cm²
hossz	3000 mm
Huzalátmérő	6 mm
Magasság	6,1 in
Magasság	155 mm

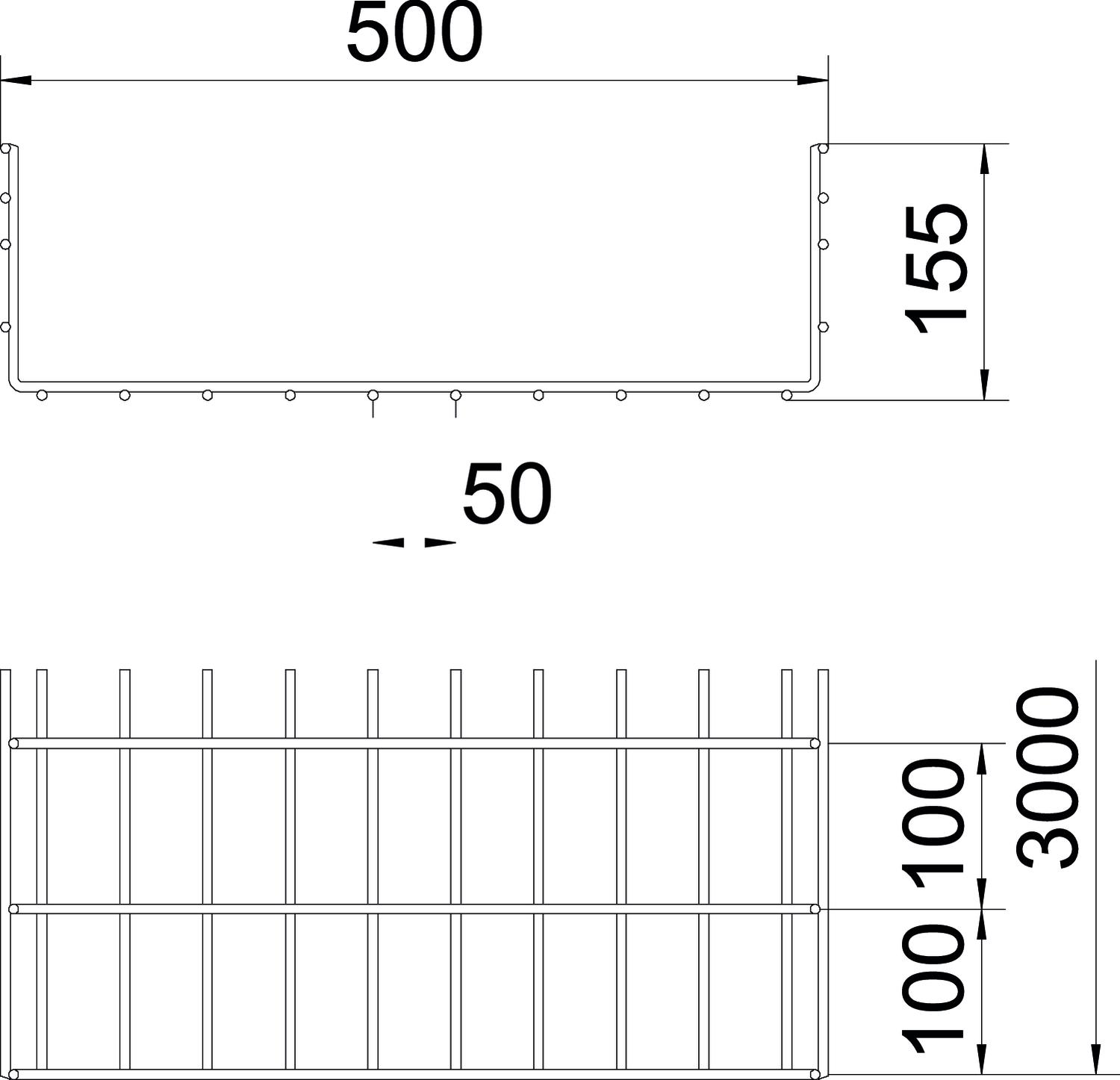

Méret	155x500x3000
Nagyfesztávú kivitel	nem

Összekötők kivitele	összekötő nélkül
Profilalak	U-idom
Rozsdamentes acél, maratott	nem
szélesség	500 mm
szélesség	19,69 in
Szín	rozsdavörös
Támaszköz 1,0 m	4,5 kN/m
Támaszköz 1,5 m	2,6 kN/m
Támaszköz 2,0 m	1,6 kN/m
Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	1 kN/m
Támaszköz 3,5 m	0,92 kN/m
Támaszköz 4,0 m	0,65 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	nem	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	nem	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	nem	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	nem	6003687	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő	GUV 6 G	6016572	Darab	20 Darab
Fedél forgóretesz nélkül	DRLU 500 FS	6052512	m	3 m

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 135 FS	TSG 135 FS	6062132	m	3 m
Fedélrögzítő-kapocs, univerzális	DKU A2	6065600	Darab	20 Darab
Kábel kilépő lemez	KAB GR FS	6220139	Darab	10 Darab
