Nehéz kivitelű rácsos kábeltálca, SGR 105 G

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	105 mm

Huzalátmérő	6 mm

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

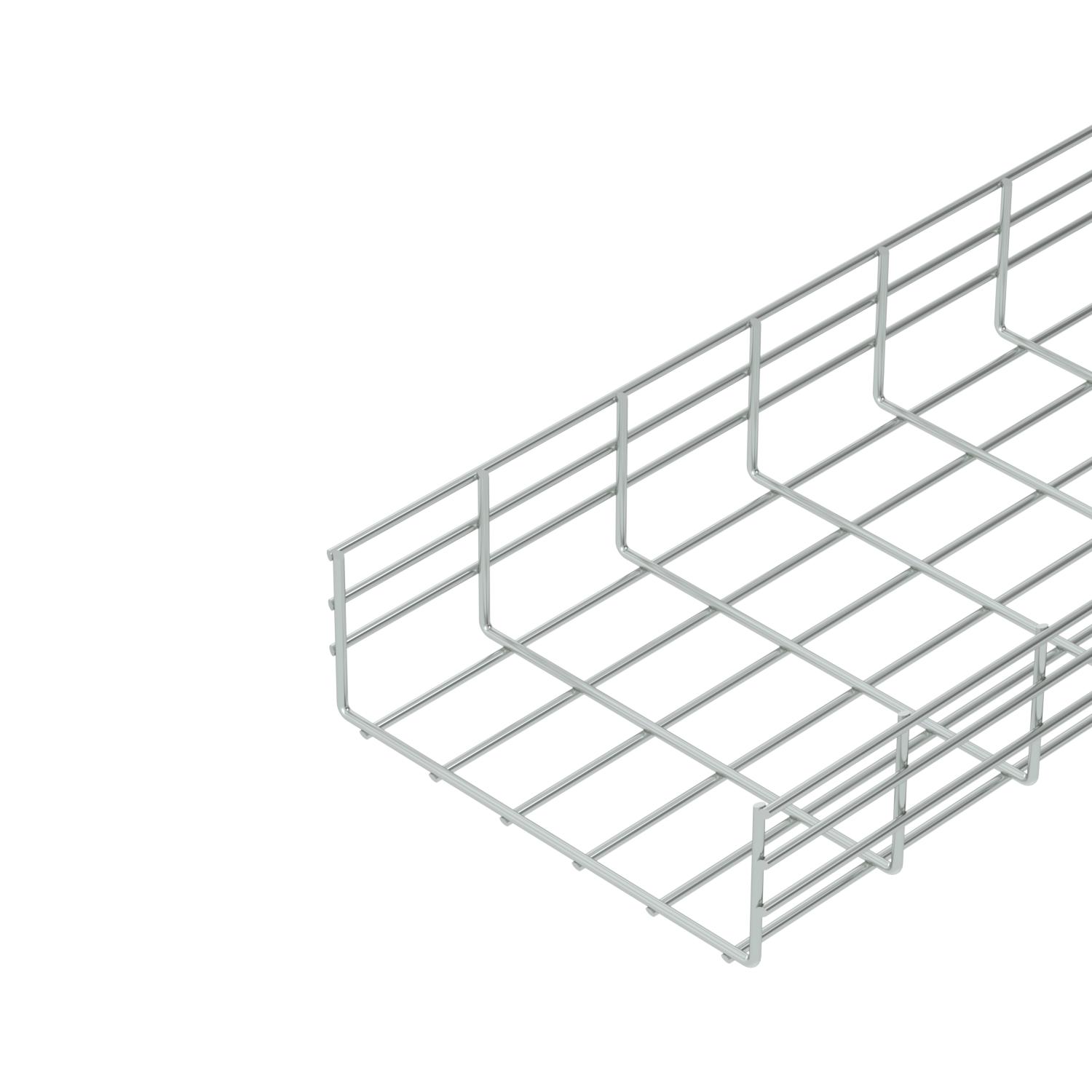

Ponthegesztett acélhuzalból készült, 105 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	300 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	6,9249 kg CO₂e / 1 Méter
Felület	galvanikusan horganyzott
Hasznos keresztmetszet	26800 mm²
Hasznos keresztmetszet	268 cm²
hossz	3000 mm
Huzalátmérő	6 mm
Magasság	105 mm
Magasság	4,13 in

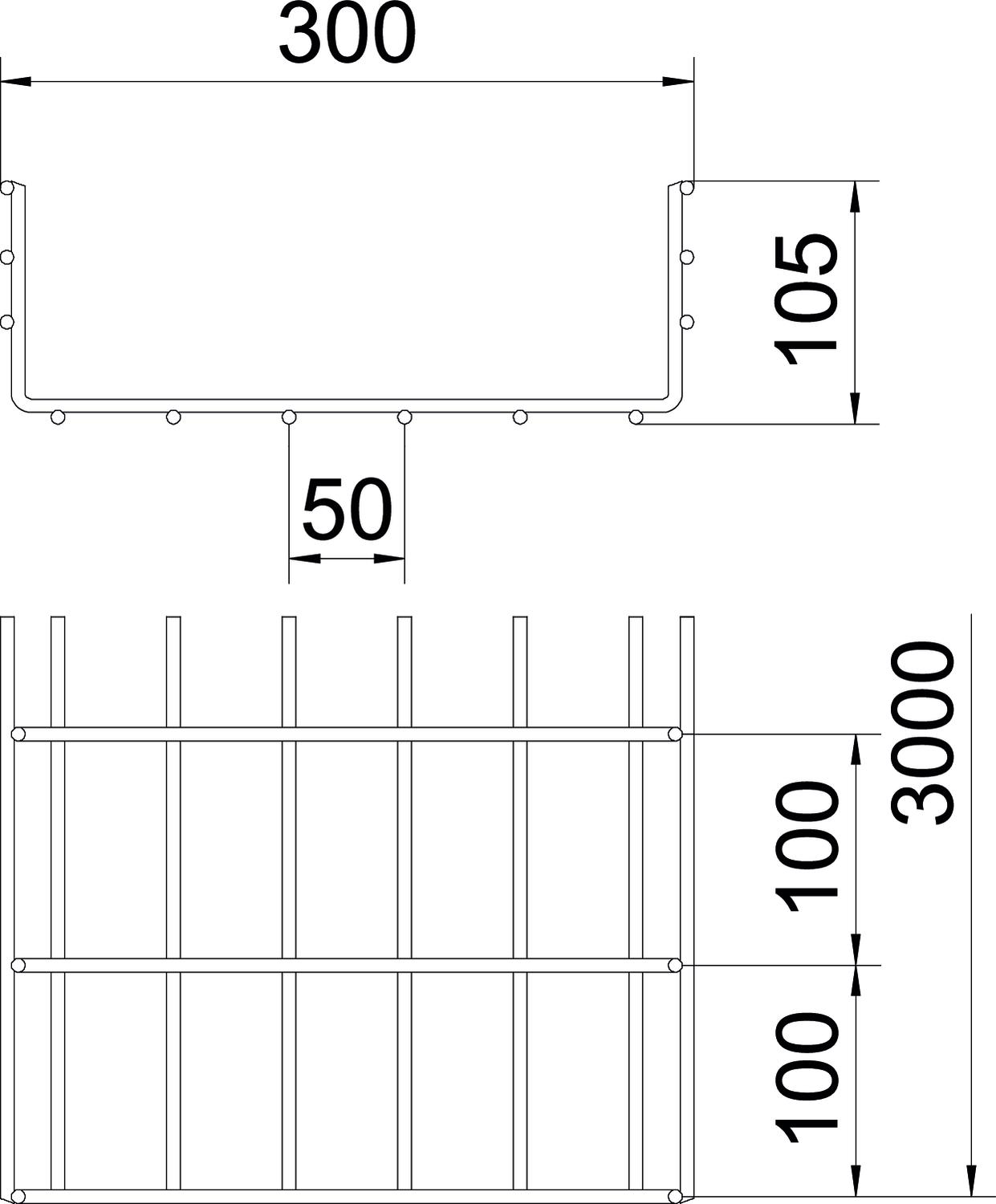

Méret	105x300x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	összekötő nélkül

Profilalak	U-idom
Rozsdamentes acél, maratott	nem
szélesség	11,81 in
szélesség	300 mm
Szín	cink
Támaszköz 1,0 m	3,1 kN/m
Támaszköz 1,5 m	1,75 kN/m
Támaszköz 2,0 m	1,15 kN/m
Támaszköz 2,5 m	0,79 kN/m
Támaszköz 3,0 m	0,6 kN/m
Támaszköz 3,5 m	0,5 kN/m
Támaszköz 4,0 m	0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
SGR 105 200 G	3000 mm	200 mm	105 mm	6 mm	175 cm²	nem	6002612	m	3 m
SGR 105 300 G	3000 mm	300 mm	105 mm	6 mm	268 cm²	nem	6002614	m	3 m
SGR 105 400 G	3000 mm	400 mm	105 mm	6 mm	363 cm²	nem	6002616	m	3 m
SGR 105 500 G	3000 mm	500 mm	105 mm	6 mm	459 cm²	nem	6002620	m	3 m
SGR 105 600 G	3000 mm	600 mm	105 mm	6 mm	554 cm²	nem	6002622	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő	GUV 6 G	6016572	Darab	20 Darab
Fedél forgóretesz nélkül	DRLU 300 FS	6052307	m	3 m

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Fedélrögzítő-kapocs, univerzális	DKU A2	6065600	Darab	20 Darab
Kábel kilépő lemez	KAB GR FS	6220139	Darab	10 Darab
