Nehéz kivitelű rácsos kábeltálca, SGR 105 A2

Rend. szám / Típus

hossz	3000 mm

szélesség

Magasság	105 mm

Huzalátmérő	6 mm

Hasznos keresztmetszet

Termékleírás

Termékleírás

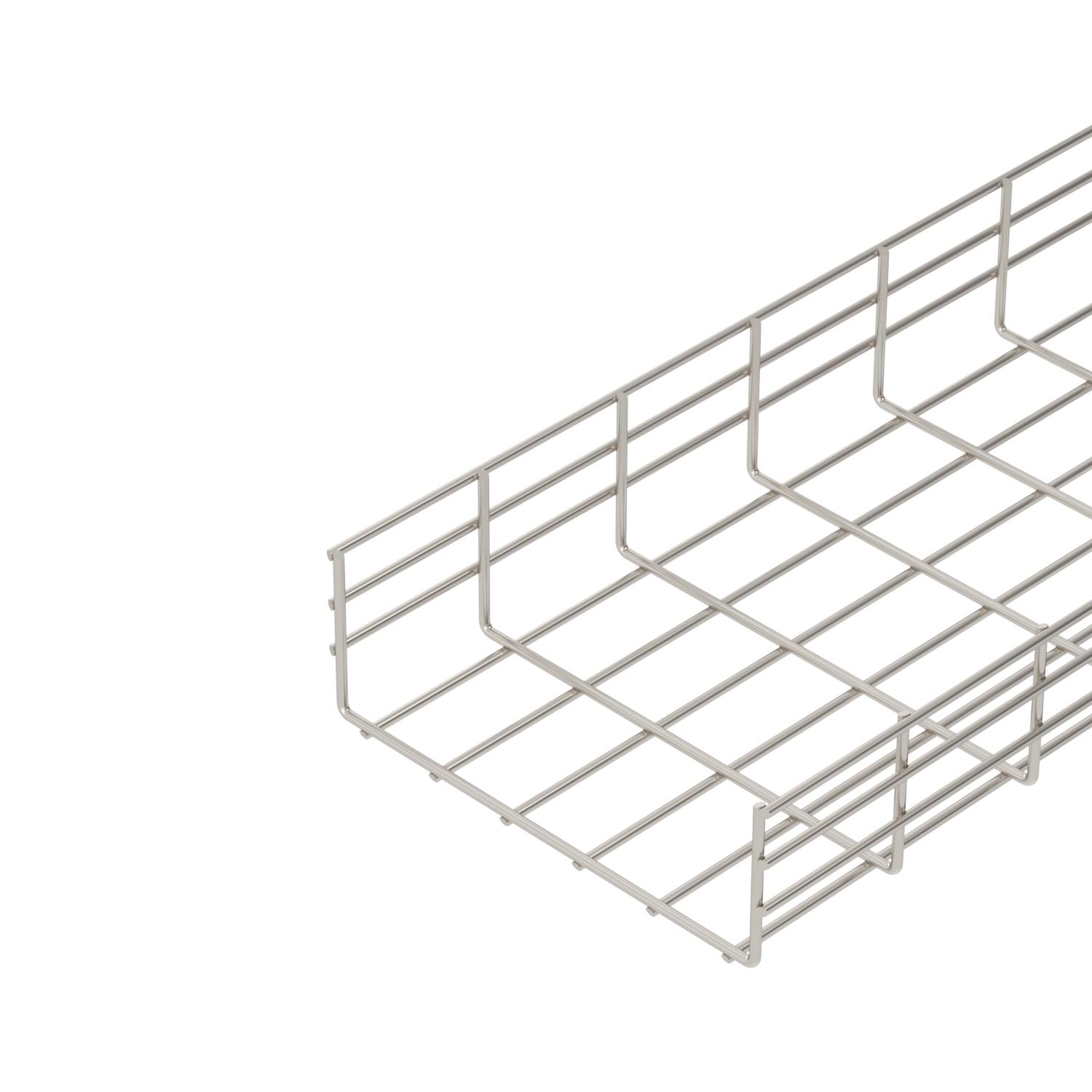

Ponthegesztett acélhuzalból készült, 105 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

Műszaki adatok

Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	300 mm
Beépített válaszfal	nélkül
CO₂-lábnyom (GWP) bölcsőtől a kapuig	18,3815 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	268 cm²
Hasznos keresztmetszet	26800 mm²
hossz	3000 mm
Huzalátmérő	6 mm
Magasság	105 mm
Magasság	4,13 in

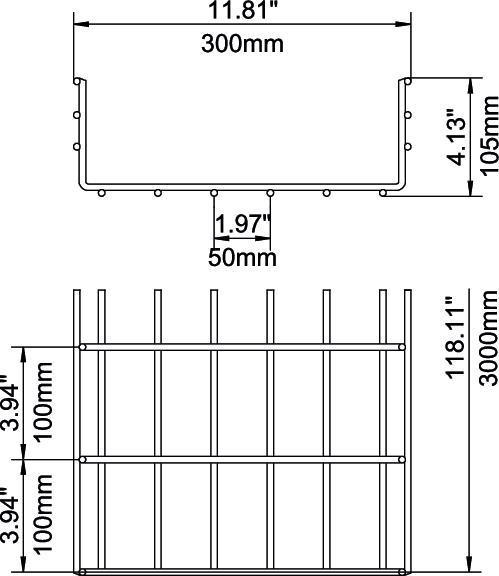

Méret	105x300x3000

Összekötők kivitele	összekötő nélkül
Profilalak	U-idom
szélesség	300 mm
szélesség	11,81 in
Szín	nemesacél
Támaszköz 1,0 m	3,1 kN/m
Támaszköz 1,5 m	1,75 kN/m
Támaszköz 2,0 m	1,15 kN/m
Támaszköz 2,5 m	0,79 kN/m
Támaszköz 3,0 m	0,6 kN/m
Támaszköz 3,5 m	0,5 kN/m
Támaszköz 4,0 m	0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus

Műszaki adatok

Minden típus

Típus	hossz	szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Rend. szám	Mennyiség	Legkisebb eladási egység
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m

Tartozék

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Toldásponti összekötő, A2	GUV 6 A2	6016574	Darab	20 Darab
Fedél forgóretesz nélkül	DRLU 300 A2	6052834	m	3 m

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Válaszfal, 85 A2	TSG 85 A2	6062173	m	3 m
Fedélrögzítő-kapocs, univerzális	DKU A2	6065600	Darab	20 Darab
Kábel kilépő lemez	KAB GR A2	6220145	Darab	10 Darab
