- Termékleírás
-
Termékleírás

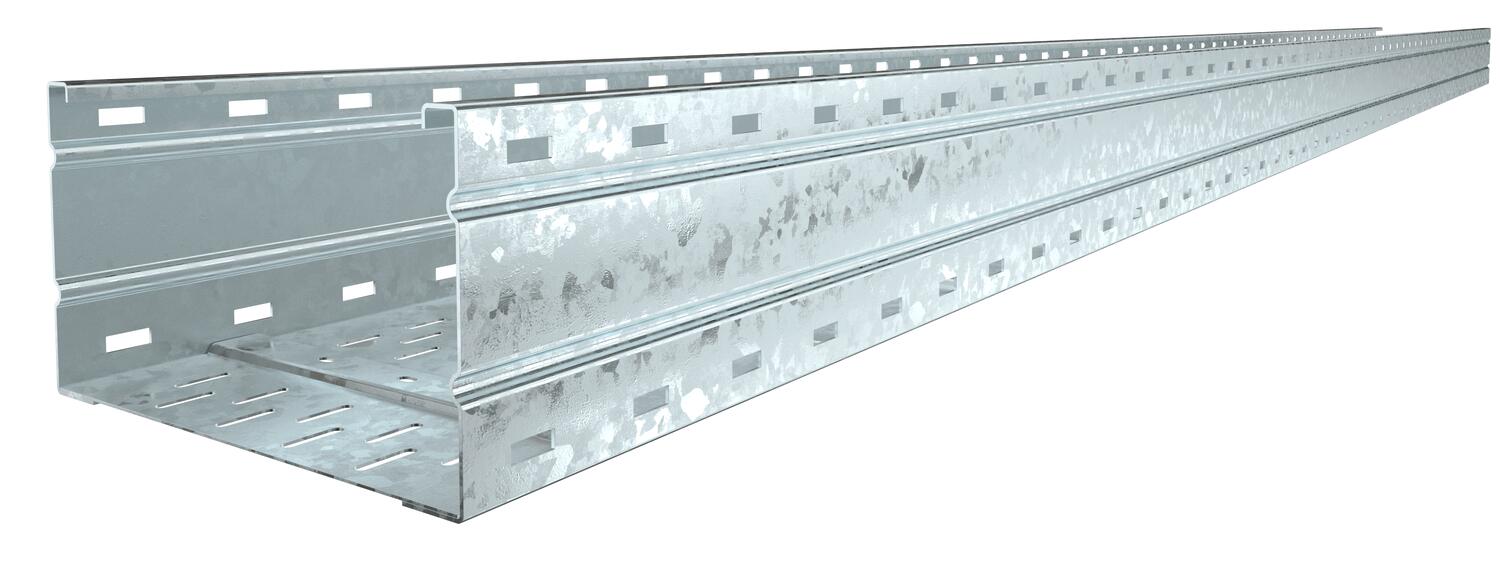

WKSG 160 = nagyfesztávú, perforált kábeltálca; oldalmagasság: 160 mm
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felület merítetten tűzihorganyzott Hasznos hosszúság 6000 mm Hasznos keresztmetszet 30200 mm² Hasznos keresztmetszet 302 cm² lemezvastagság 2 mm Mágneses árnyékoló csillapítás fedél nélkül 20 dB Mágneses árnyékoló csillapítás fedéllel 50 dB Méret 160x200x6000 Méret 200x6000 Nagyfesztávú kivitel igen Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelési perforálás a padlóban igen Tűzálló kábelrendszerek – nem Méretek
B méret 200 mm hossz 6000 mm L méret 6000 mm Magasság 160 mm szélesség 200 mm Terhelések
Támaszköz 3,0 m 2,9 kN/m Támaszköz 3,5 m 2,59 kN/m Támaszköz 4,0 m 2,3 kN/m Támaszköz 4,5 m 2,04 kN/m Támaszköz 6,0 m 1,4 kN/m Támaszköz 7,0 m 1 kN/m Támaszköz 8,0 m 0,7 kN/m Támasztáv 5,0 m 1,8 kN/m Műszaki adatok
WKSG 160 típusú nagyfesztávú kábeltálca terhelési diagramja
- Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
- Támaszköz m-ben
- A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
- Vizsgálati eljárás terhelési vázlata
- Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
- Pofabehajlási görbe a támaszköztől függően
- Minden típus
-
Minden típus
