Nagyfesztávú kábeltálca, WKSG 110 FS
Rend. szám 6098115 | EAN-kód 4012196351497
- Termékleírás
-
Termékleírás
WKSG 110 = nagyfesztávú, perforált kábeltálca; oldalmagasság: 110 mm
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
-
- Műszaki adatok
-
Műszaki adatok

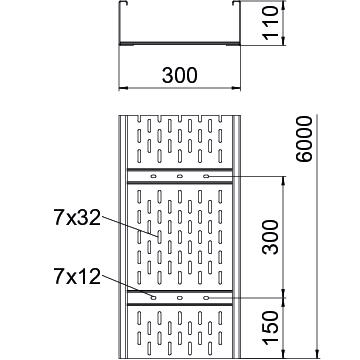

Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Felület szalaghorganyzott Hasznos hosszúság 6000 mm Hasznos keresztmetszet 30500 mm² Hasznos keresztmetszet 305 cm² lemezvastagság 2 mm Mágneses árnyékoló csillapítás fedél nélkül 20 dB Mágneses árnyékoló csillapítás fedéllel 50 dB Méret 110x300x6000 Méret 300 x 110 Nagyfesztávú kivitel igen Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szerelési perforálás a padlóban igen Tűzálló kábelrendszerek – nem Méretek
B méret 300 mm H méret 10 mm hossz 6000 mm L méret 6000 mm Magasság 110 mm szélesség 300 mm Terhelések
Támaszköz 3,0 m 2,5 kN/m Támaszköz 3,5 m 2,01 kN/m Támaszköz 4,0 m 1,6 kN/m Támaszköz 4,5 m 1,32 kN/m Támaszköz 6,0 m 0,75 kN/m Támaszköz 7,0 m 0,45 kN/m Támaszköz 8,0 m 0,2 kN/m Támasztáv 5,0 m 1,1 kN/m Műszaki adatok
WKSG 110 típusú nagyfesztávú kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti összekötő
WRVL 110 FS 6091164 2 Darab
90°-os sarokidom, 110 FS
WRB 90 130 FS 6098308 1 Darab
Fedél forgóretesszel
WDRL 1116 30 FS 6227430 3 m
Válaszfal, 85 FS
TSG 85 FS 6062114 3 m

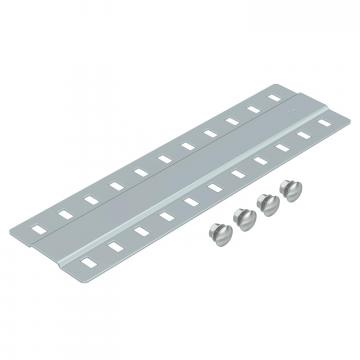

Toldásponti takarólemez
SSLB 300 FS 7070217 20 Darab - Letöltések
-
