Nagyfesztávú kábellétra, WKLG 160 FS 6000 | 200 | 2 | nem

Nagyfesztávú kábellétra, WKLG 160 FS

Rend. szám 6227023 | EAN-kód 4012196169092

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	2 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

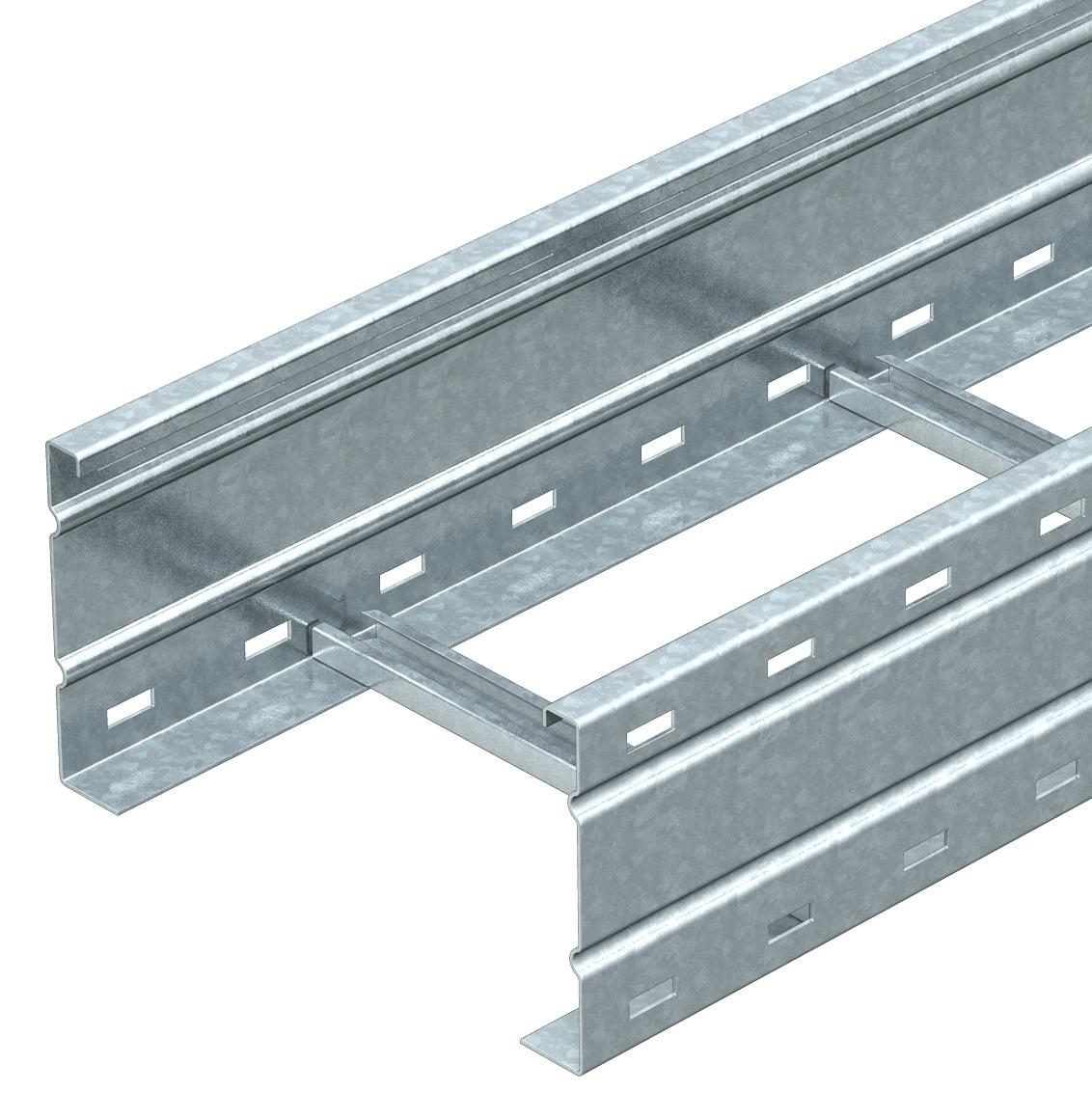

Nagyfesztávú kábellétra dombornyomott oldallemezzel, 160 mm-es oldalmagassággal. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafokok kivitele	Profil perforálás nélküli
Anyag	acél
B méret	200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	18,212 kg CO₂e / 1 Méter
Felület	szalaghorganyzott
Hasznos keresztmetszet	282 cm²
Hasznos keresztmetszet	28200 mm²
hossz	6000 mm
hossz	6000 ft
L méret	6000 mm
Létrafok távolsága	16,50
Magasság	160 mm
Méret	160 x 200
Méret	160x200x6000
Nagyfesztávú kivitel	igen

Oldalperforálás	igen
Pofa-lemezvastagság	2 mm
Rozsdamentes acél, maratott	nem
szélesség	200 mm
Szín	rozsdavörös
Támaszköz 3,0 m	2,9 kN/m
Támaszköz 3,5 m	2,59 kN/m
Támaszköz 4,0 m	2,3 kN/m
Támaszköz 4,5 m	2,04 kN/m
Támaszköz 6,0 m	1,4 kN/m
Támaszköz 7,0 m	1 kN/m
Támaszköz 8,0 m	0,7 kN/m
Támasztáv 5,0 m	1,8 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

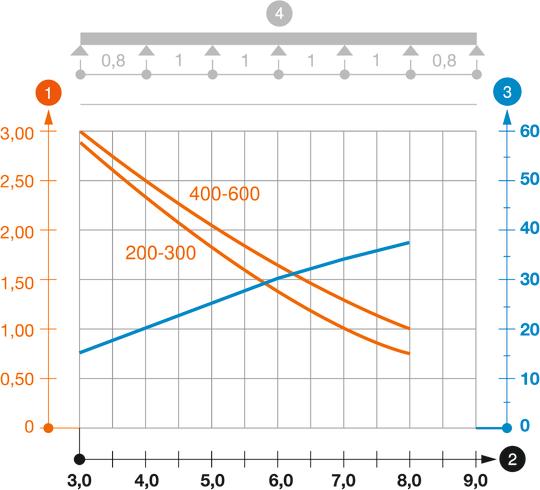

WKLG 160 típusú nagyfesztávú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
WKLG 1620 FS	6000 mm	200 mm	2 mm	nem	6227023	m	6 m

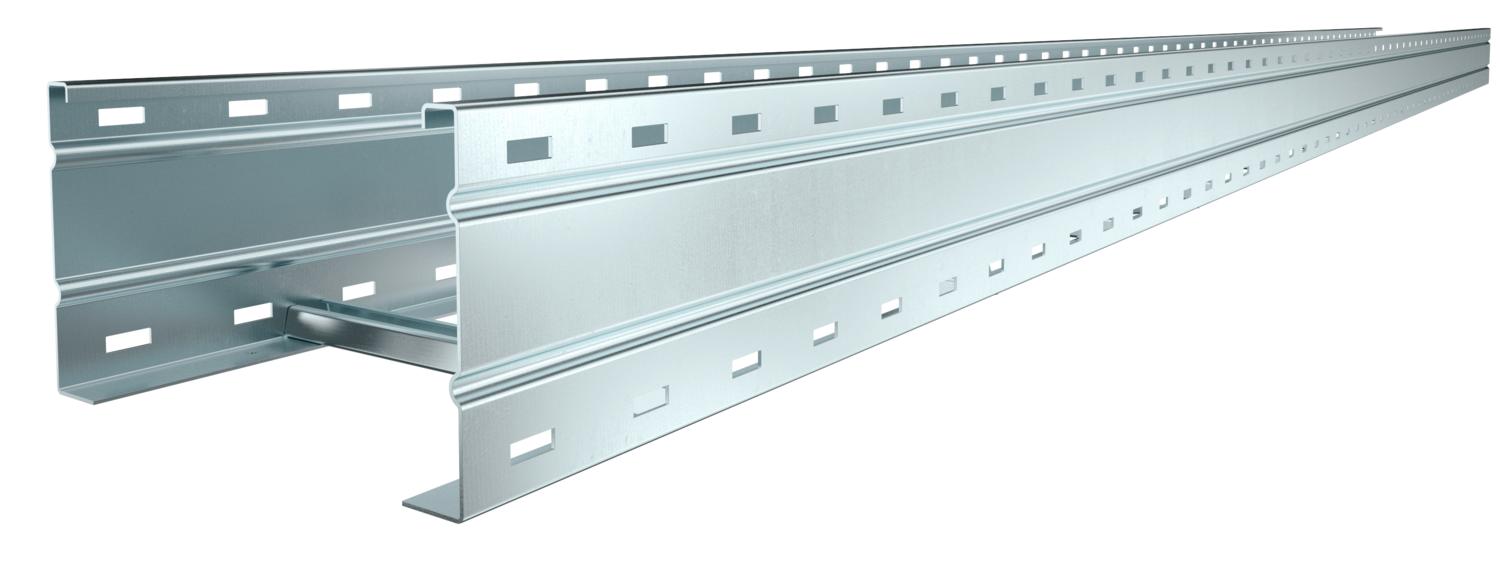

WKLG 1630 FS	6000 mm	300 mm	2 mm	nem	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	nem	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	nem	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	nem	6227074	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	WRVL 160 FS	6227708	Darab	2 Darab

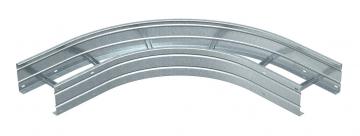

90°-os sarokidom, 160 FS	WLB 90 162 FS	6229336	Darab	1 Darab
Fedél forgóretesszel	WDRL 1116 20 FS	6227422	m	3 m
Válaszfal, 110 FS	TSG 110 FS	6062122	m	3 m
