Nagyfesztávú kábellétra, WKLG 110 FT 6000 | 600 | 2 | nem

Nagyfesztávú kábellétra, WKLG 110 FT

Rend. szám 6311075 | EAN-kód 4012196883578

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	2 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

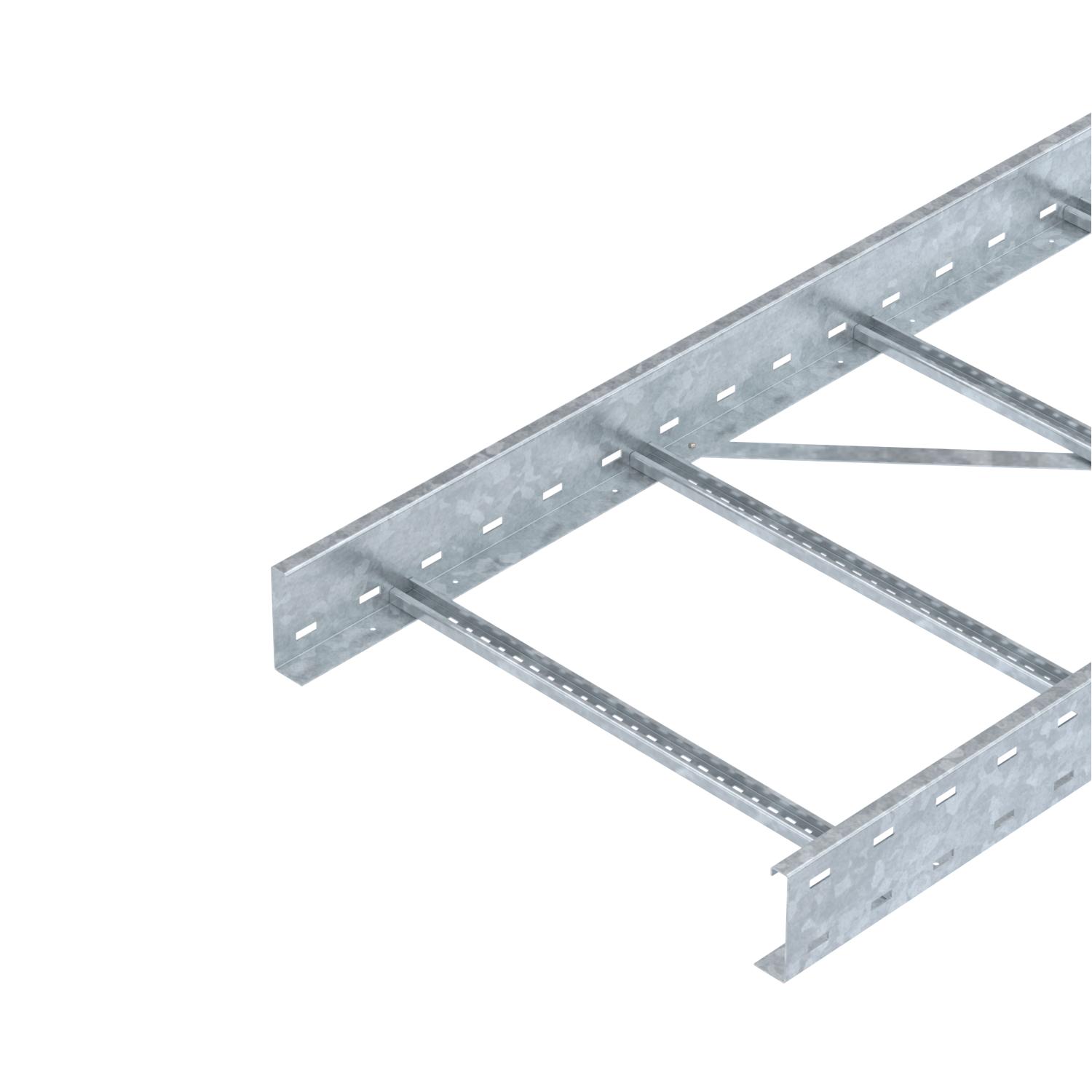

110 mm oldalmagasságú nagyfesztávú kábellétra perforált pofalemezzel. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.

Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	Profil (nyitott)
B méret	600 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	15,4613 kg CO₂e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	56600 mm²
Hasznos keresztmetszet	566 cm²
hossz	6000 mm
L méret	6000 mm
Létrafok távolsága	17,00
Magasság	110 mm

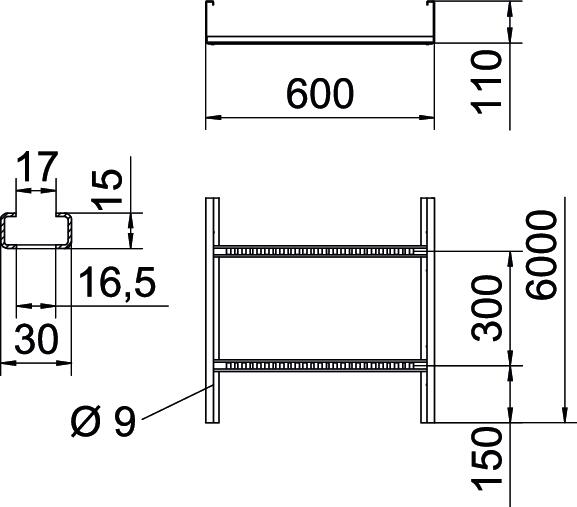

Méret	110x600x6000
Méret	110 x 600

Nagyfesztávú kivitel	igen
Oldalperforálás	igen
Pofa-lemezvastagság	2 mm
Rozsdamentes acél, maratott	nem
szélesség	600 mm
Szín	cink
Támaszköz 3,0 m	2,9 kN/m
Támaszköz 3,5 m	2,48 kN/m
Támaszköz 4,0 m	2,1 kN/m
Támaszköz 4,5 m	1,78 kN/m
Támaszköz 6,0 m	1 kN/m
Támaszköz 7,0 m	0,7 kN/m
Támasztáv 5,0 m	1,5 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

WKLG 110 típusú nagyfesztávú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
WKLG 1120 FT	6000 mm	200 mm	2 mm	nem	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	nem	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	nem	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	nem	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	nem	6311075	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	WRVL 110 FT	6091180	Darab	2 Darab
90°-os sarokidom, 110 FT	WLB 90 116 FT	6312470	Darab	1 Darab
Fedél forgóretesszel	WDRL 1116 60 DD	6227616	m	3 m
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Kábel kilépő lemez	LAB 60 FT	6220479	Darab	1 Darab
