Nagyfesztávú kábellétra, WKLG 110 A4 6000 | 600 | 2 | nem

Nagyfesztávú kábellétra, WKLG 110 A4

Rend. szám 6311233 | EAN-kód 4012195403142

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	2 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

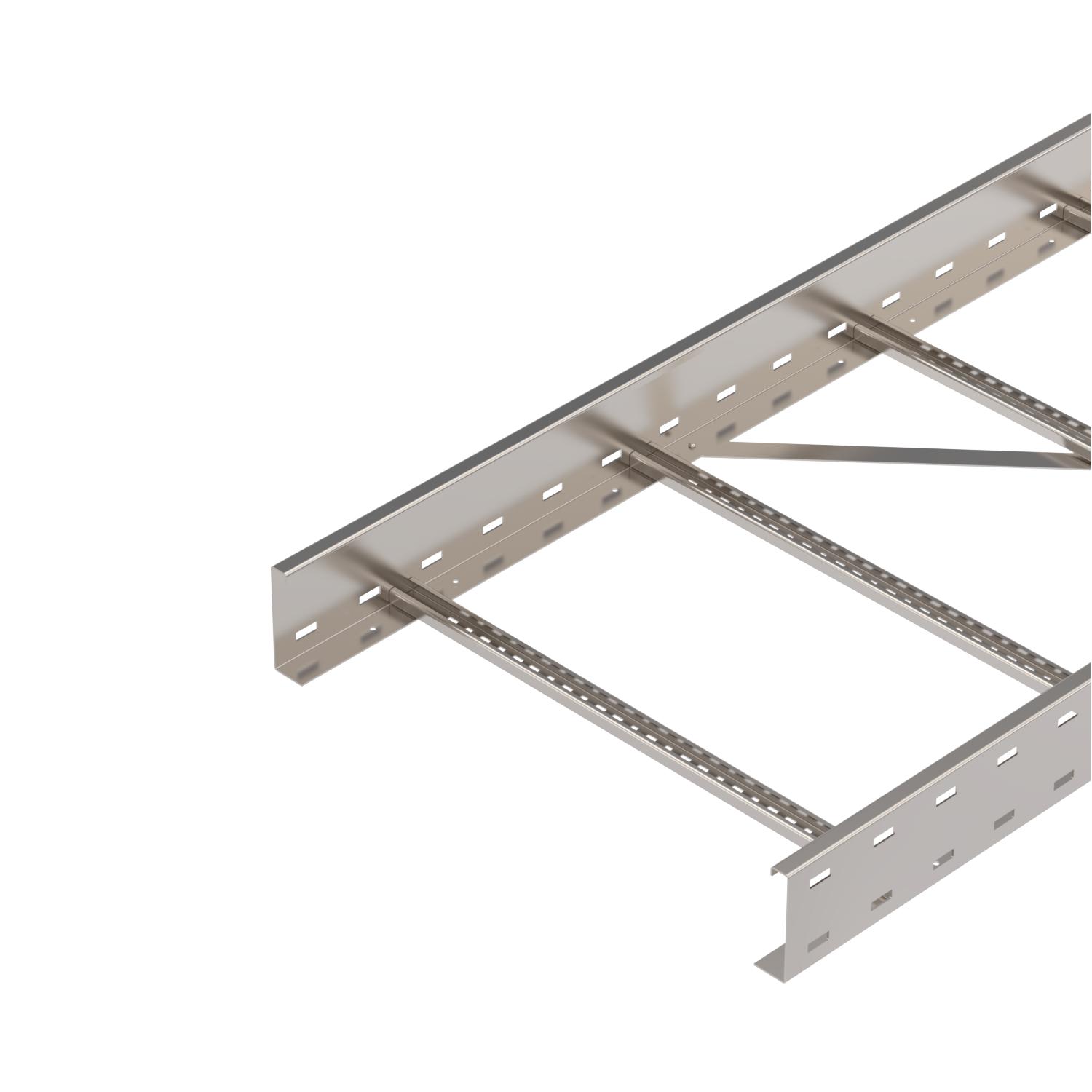

110 mm oldalmagasságú nagyfesztávú kábellétra perforált pofalemezzel. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.

Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafokok kivitele	Profil perforálás nélküli
Anyag	rozsdamentes acél, 1.4571
Az oldalprofil kivitele	Profil (nyitott)
B méret	600 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	34,173 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	566 cm²
Hasznos keresztmetszet	56600 mm²
hossz	6000 ft
hossz	6000 mm
L méret	6000 mm
Létrafok távolsága	17,00
Magasság	110 mm

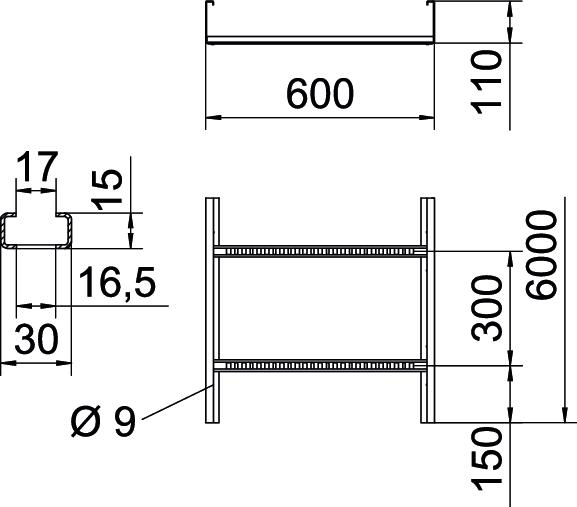

Méret	110x600x6000
Méret	110 x 600

Nagyfesztávú kivitel	igen
Oldalperforálás	igen
Pofa-lemezvastagság	2 mm
Rozsdamentes acél, maratott	nem
szélesség	600 mm
Szín	nemesacél
Támaszköz 3,0 m	2,3 kN/m
Támaszköz 3,5 m	1,9 kN/m
Támaszköz 4,0 m	1,6 kN/m
Támaszköz 4,5 m	1,33 kN/m
Támaszköz 6,0 m	0,8 kN/m
Támaszköz 7,0 m	0,4 kN/m
Támasztáv 5,0 m	1,1 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

WKLG 110 típusú nagyfesztávú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
WKLG 1120 A4	6000 mm	200 mm	2 mm	nem	6311225	m	6 m
WKLG 1130 A4	6000 mm	300 mm	2 mm	nem	6311227	m	6 m
WKLG 1140 A4	6000 mm	400 mm	2 mm	nem	6311229	m	6 m
WKLG 1150 A4	6000 mm	500 mm	2 mm	nem	6311231	m	6 m
WKLG 1160 A4	6000 mm	600 mm	2 mm	nem	6311233	m	6 m
