Nagyfesztávú kábellétra, WKLG 110 A4 6000 | 200 | 2 | nem
morepic-1 morepic-2 video-1 video-2

Nagyfesztávú kábellétra, WKLG 110 A4

Rend. szám 6311225 | EAN-kód 4012195403128

6000 mm
2 mm
nem
Termékleírás
Termékleírás

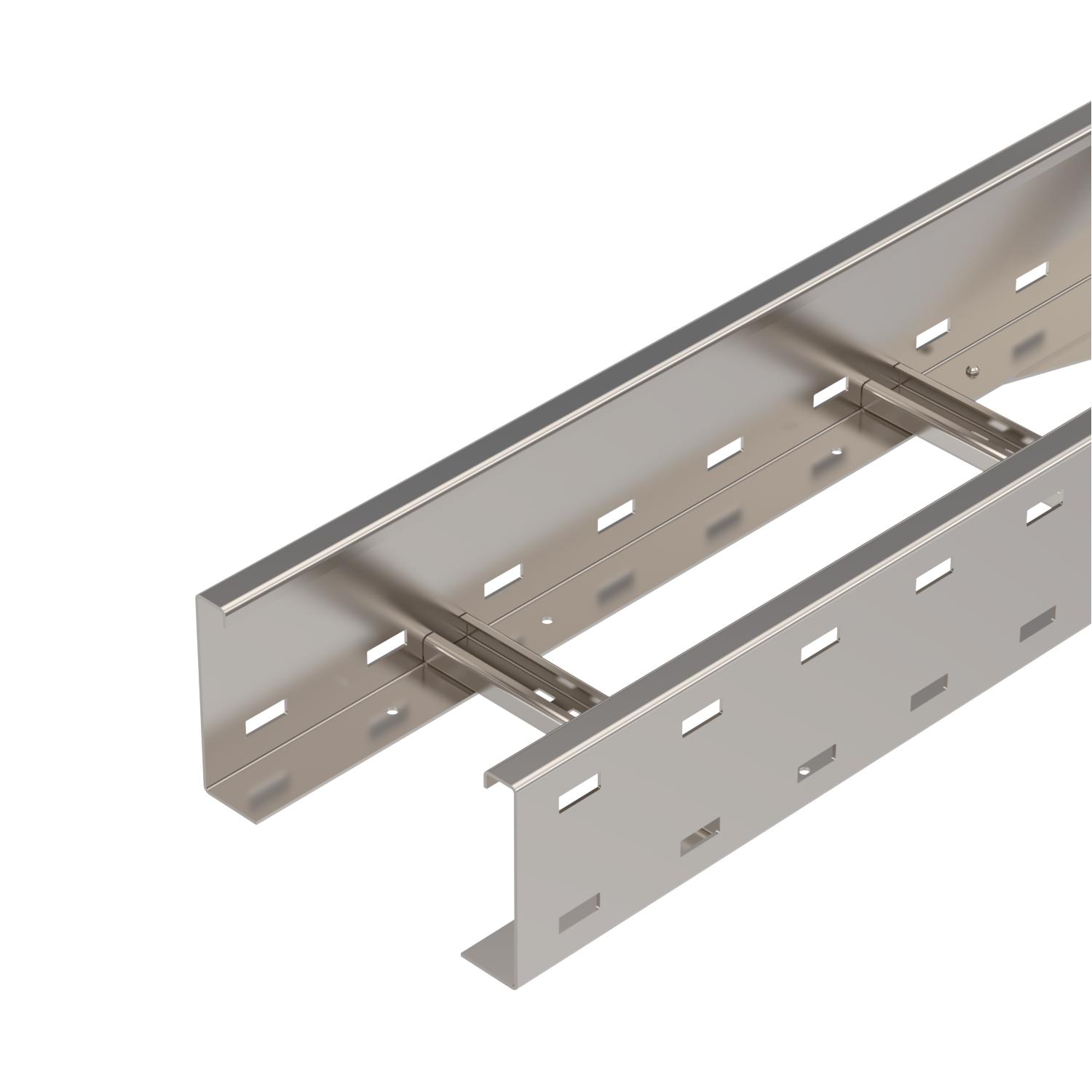

110 mm oldalmagasságú nagyfesztávú kábellétra perforált pofalemezzel. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.


Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
  • Mágneses árnyékoló csillapítás
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • Nagyfesztávú kábellétra, 110 mm oldalmagasságú
Műszaki adatok

Műszaki adatok

A létrafokok kivitele Profil perforált
Anyag rozsdamentes acél, 1.4571
Az oldalprofil kivitele Profil (nyitott)
B méret 200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 29,0225 kg CO₂e / 1 Méter
Felület felületkezelés nélkül, utókezelt
Hasznos keresztmetszet 186 cm²
Hasznos keresztmetszet 18600 mm²
hossz 6000 mm
L méret 6000 mm
Létrafok távolsága 17,00
Magasság 110 mm

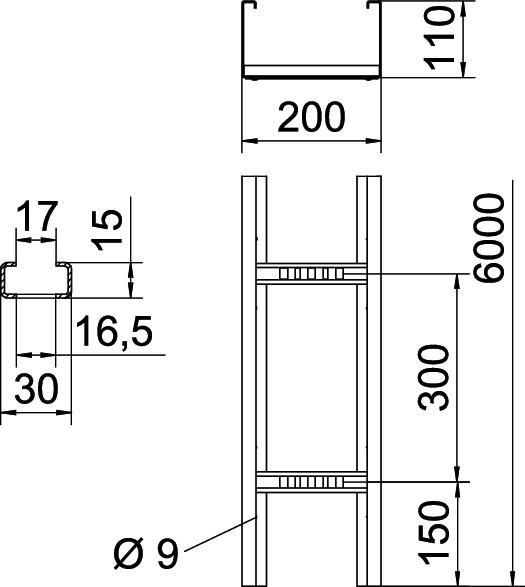

Méret 110x200x6000
Méret 110 x 200
Nagyfesztávú kivitel igen
Oldalperforálás igen
Pofa-lemezvastagság 2 mm
Rozsdamentes acél, maratott nem
szélesség 200 mm
Szín nemesacél
Támaszköz 3,0 m 2,3 kN/m
Támaszköz 3,5 m 1,9 kN/m
Támaszköz 4,0 m 1,6 kN/m
Támaszköz 4,5 m 1,33 kN/m
Támaszköz 6,0 m 0,8 kN/m
Támaszköz 7,0 m 0,4 kN/m
Támasztáv 5,0 m 1,1 kN/m
Tűzálló kábelrendszerek – nem

Műszaki adatok

WKLG 110 típusú nagyfesztávú kábellétra terhelési diagramja

WKLG 110 típusú nagyfesztávú kábellétra terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Pofa-lemezvastagság Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
WKLG 1120 A4 6000 mm 200 mm 2 mm nem 6311225
6 m
WKLG 1130 A4 6000 mm 300 mm 2 mm nem 6311227
6 m
WKLG 1140 A4 6000 mm 400 mm 2 mm nem 6311229
6 m
WKLG 1150 A4 6000 mm 500 mm 2 mm nem 6311231
6 m
WKLG 1160 A4 6000 mm 600 mm 2 mm nem 6311233
6 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Hosszanti összekötő, A4 Hosszanti összekötő, A4 WRVL 110 A4 6091234
2 Darab
90°-os sarokidom, 110 A4 90°-os sarokidom, 110 A4 WLB 90 112 A4 6312550
1 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rögzítőelem válaszfalak rögzítéséhez Rögzítőelem válaszfalak rögzítéséhez KS KL A2 6062284
30 Darab
