Nagyfesztávú kábellétra, WKLG 110 A2 6000 | 200 | 2 | nem

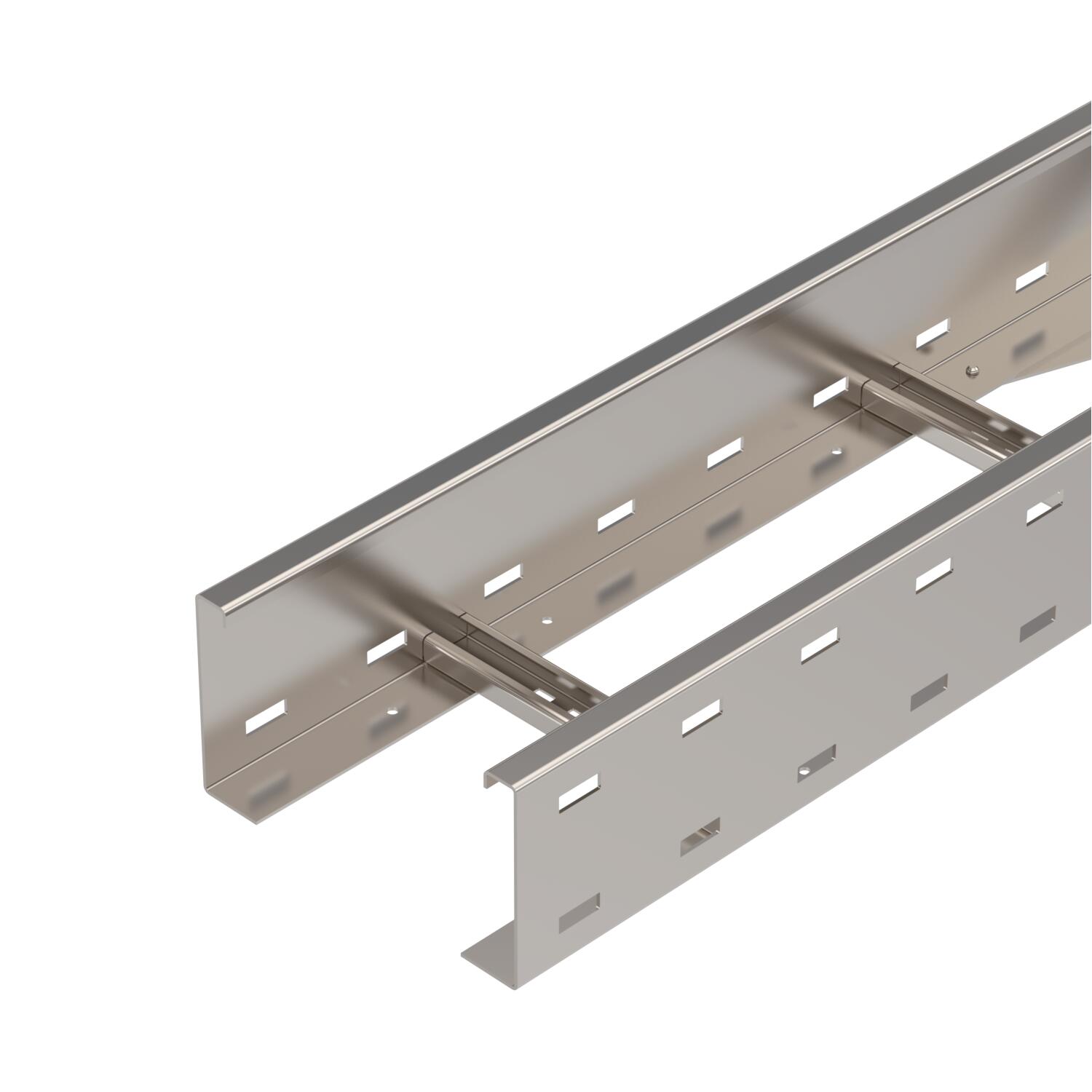

Nagyfesztávú kábellétra, WKLG 110 A2

Rend. szám 6311202 | EAN-kód 4012195037262

Rend. szám / Típus

hossz	6000 mm

szélesség

Pofa-lemezvastagság	2 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

110 mm oldalmagasságú nagyfesztávú kábellétra perforált pofalemezzel. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.

Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafokok kivitele	Profil perforálás nélküli
Anyag	rozsdamentes acél, 1.4301
Az oldalprofil kivitele	Profil (nyitott)
B méret	200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	29,041 kg CO₂e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	18600 mm²
Hasznos keresztmetszet	186 cm²
hossz	6000 mm
hossz	6000 ft
L méret	6000 mm
Létrafok távolsága	17,00
Magasság	110 mm

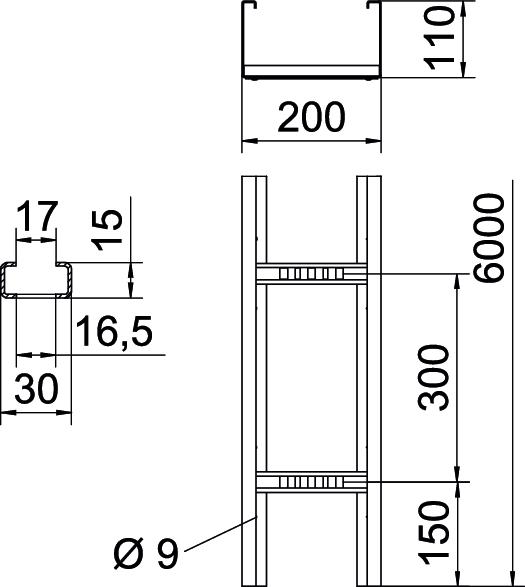

Méret	110x200
Méret	110x200x6000

Nagyfesztávú kivitel	igen
Oldalperforálás	igen
Pofa-lemezvastagság	2 mm
Rozsdamentes acél, maratott	nem
szélesség	200 mm
Szín	nemesacél
Támaszköz 3,0 m	2,3 kN/m
Támaszköz 3,5 m	1,9 kN/m
Támaszköz 4,0 m	1,6 kN/m
Támaszköz 4,5 m	1,33 kN/m
Támaszköz 6,0 m	0,8 kN/m
Támaszköz 7,0 m	0,4 kN/m
Támasztáv 5,0 m	1,1 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

WKLG 110 típusú nagyfesztávú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
WKLG 1120 A2	6000 mm	200 mm	2 mm	nem	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	nem	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	nem	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	nem	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	nem	6311218	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő, A2	WRVL 110 A2	6091229	Darab	2 Darab

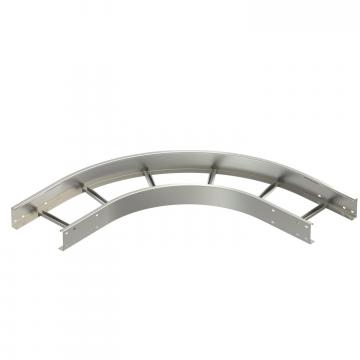

90°-os sarokidom, 110 A4	WLB 90 112 A4	6312550	Darab	1 Darab
Fedél forgóretesszel, A2	WDRL 1116 20 A2	6227360	m	3 m
Válaszfal, 85 A2	TSG 85 A2	6062173	m	3 m
Kilépőlemez, A2	LAB 20 A2	7164017	Darab	1 Darab
