Nagyfesztávú kábellétra, WKL 200 FT 6000 | 200 | 2,5 | nem
morepic-1 morepic-2 video-1 video-2

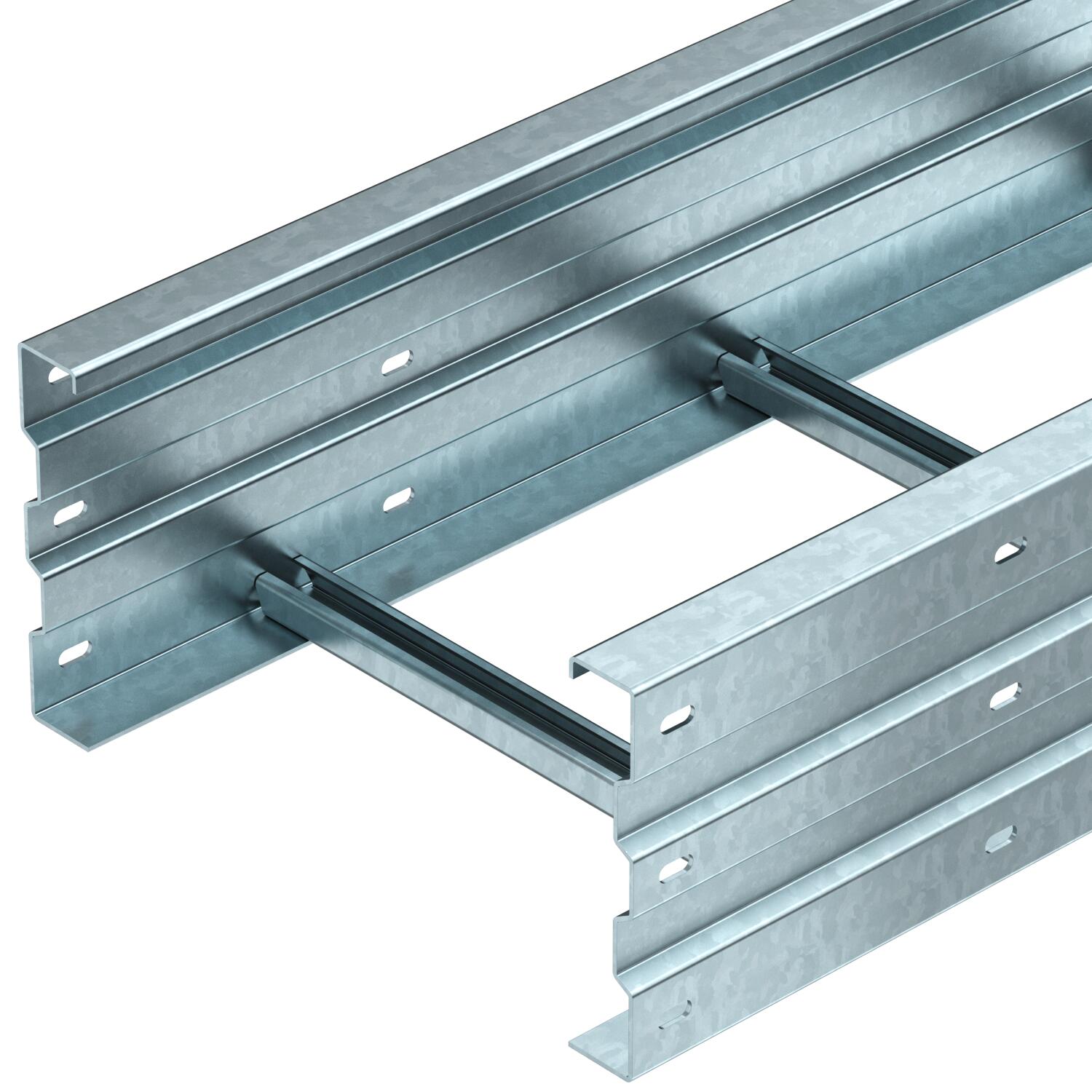

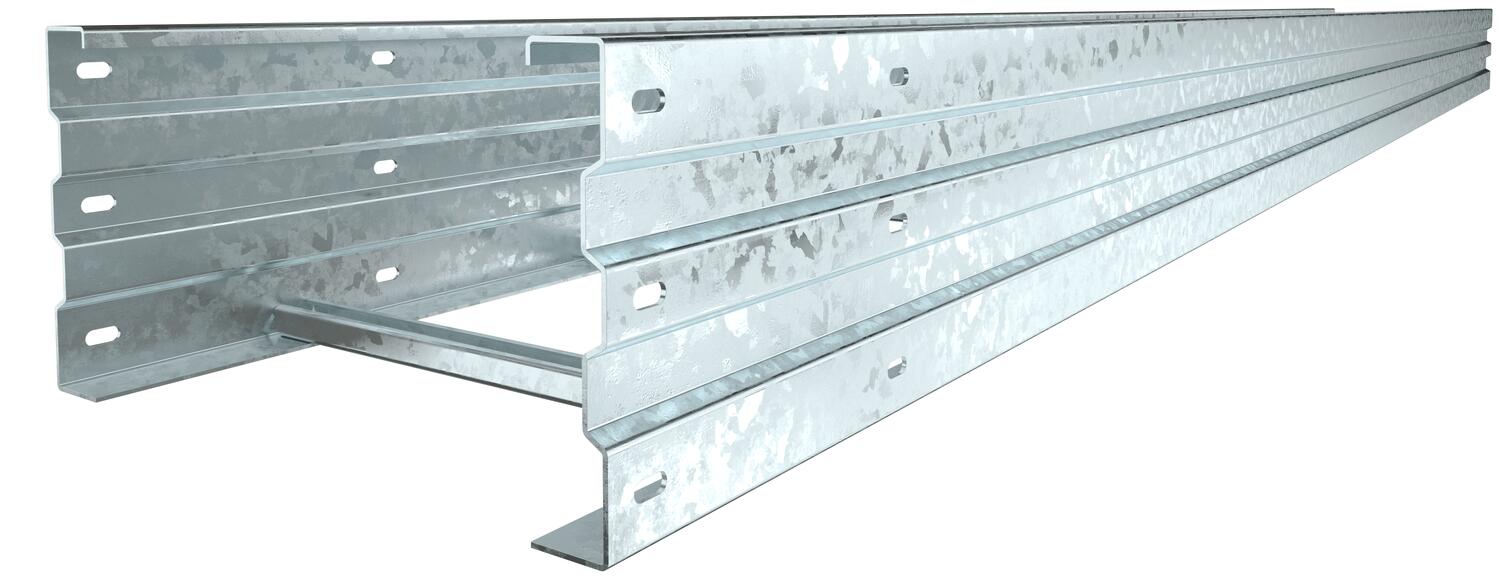

Nagyfesztávú kábellétra, WKL 200 FT

Rend. szám 6232102 | EAN-kód 4012196614844

6000 mm
2,5 mm
nem
Termékleírás
Termékleírás
WKL 200 = 200 mm oldalmagasságú nagyfesztávú kábellétra.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
  • Mágneses árnyékoló csillapítás
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • Nagyfesztávú kábellétra, 200 mm oldalmagasságú
Műszaki adatok

Műszaki adatok

A létrafokok kivitele Profil perforálás nélküli
Anyag acél
B méret 200 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 26,6429 kg CO₂e / 1 Méter
Felület merítetten tűzihorganyzott
Hasznos keresztmetszet 34400 mm²
Hasznos keresztmetszet 344 cm²
hossz 6000 mm
L méret 6000 mm
Létrafok távolsága 17,00
Magasság 200 mm

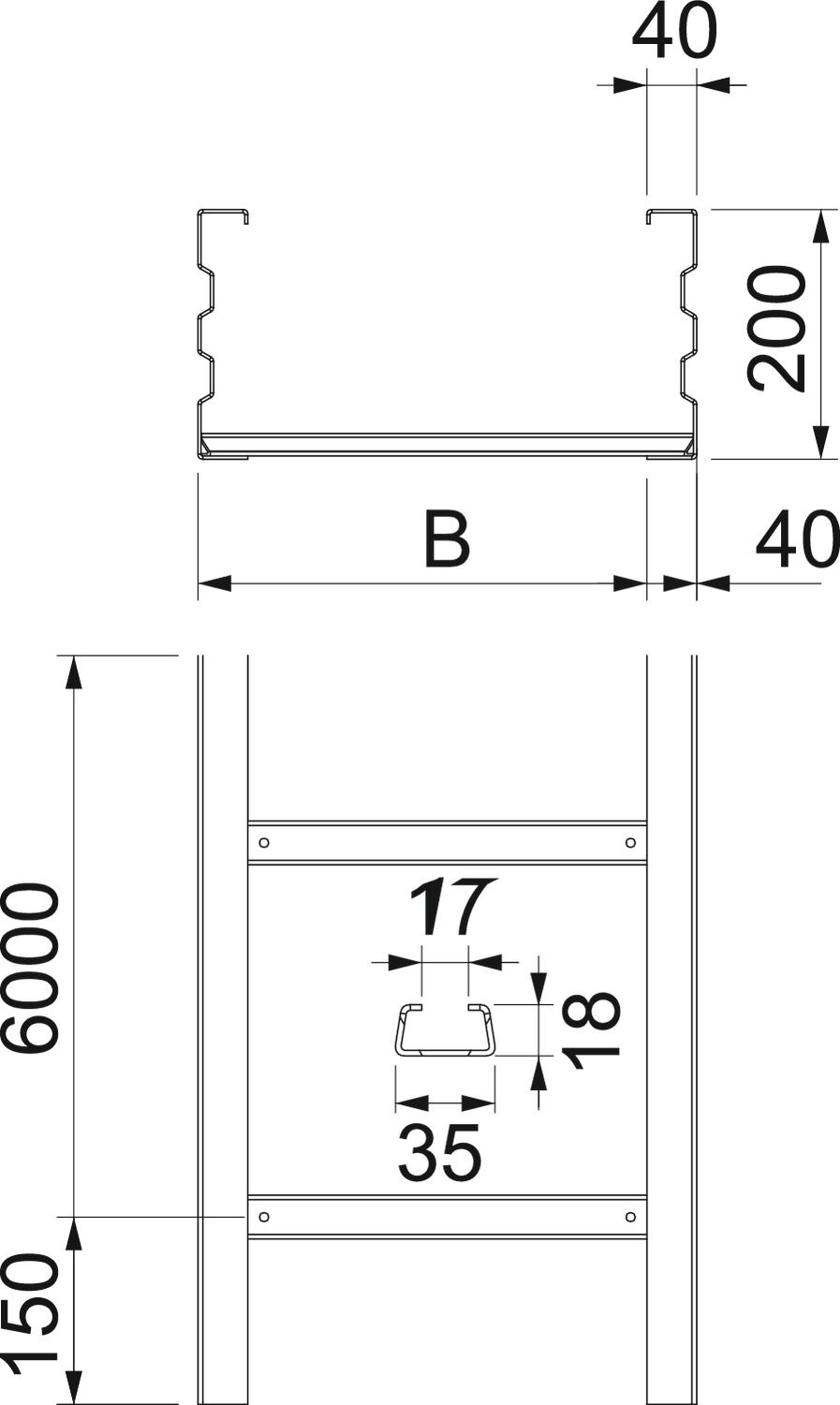

Méret 200x200x6000
Méret 200x200
Nagyfesztávú kivitel igen
Oldalperforálás igen
Pofa-lemezvastagság 2,5 mm
Rozsdamentes acél, maratott nem
szélesség 200 mm
Szín cink
Támaszköz 10,0 m 1 kN/m
Támaszköz 6,0 m 3 kN/m
Támaszköz 7,0 m 2,5 kN/m
Támaszköz 8,0 m 2 kN/m
Támaszköz 9,0 m 1,4 kN/m
Tűzálló kábelrendszerek – nem

Műszaki adatok

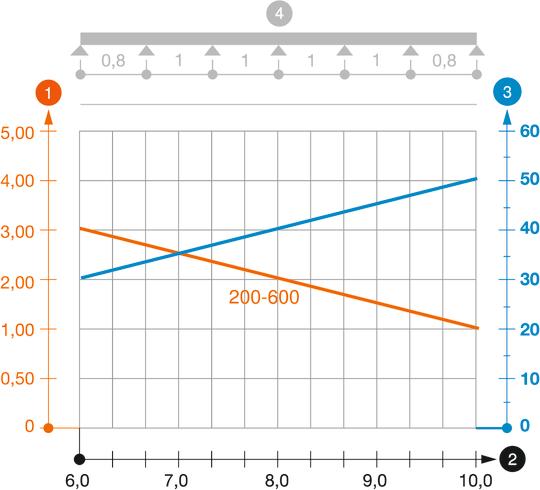

WKL 200 típusú nagyfesztávú kábellétra terhelési diagramja

WKL 200 típusú nagyfesztávú kábellétra terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Pofa-lemezvastagság Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
WKL 2020 FT 6000 mm 200 mm 2,5 mm nem 6232102
6 m
WKL 2030 FT 6000 mm 300 mm 2,5 mm nem 6232104
6 m
WKL 2040 FT 6000 mm 400 mm 2,5 mm nem 6232106
6 m
WKL 2050 FT 6000 mm 500 mm 2,5 mm nem 6232108
6 m
WKL 2060 FT 6000 mm 600 mm 2,5 mm nem 6232110
6 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

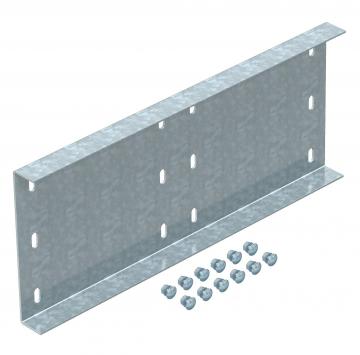

Hosszanti összekötő Hosszanti összekötő WRV 200 FT 6232507
4 Darab

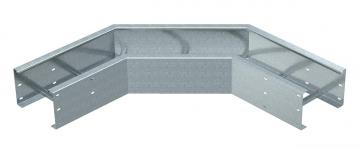

90°-os sarokidom, 200 FT 90°-os sarokidom, 200 FT WLB 90 2020 FT 6233422
1 Darab

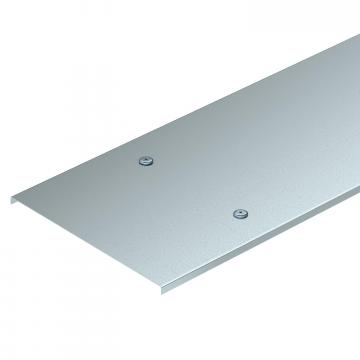

Fedél forgóretesszel Fedél forgóretesszel WKLD 2020 DD 6232402
3 m
Válaszfal, 135 DD Válaszfal, 135 DD TSG 135 DD 6062338
3 m
Kábel kilépő lemez Kábel kilépő lemez LAB 20 FT 6220436
1 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Rögzítőelem válaszfalak rögzítéséhez Rögzítőelem válaszfalak rögzítéséhez KS KL A2 6062284
30 Darab
Letöltések

Letöltés

EU megfelelőségi nyilatkozat WKL 2020 FT / 6232102 , 0.12MB , pdf
Letöltés
Környezetvédelmi terméknyilatkozat, (EPD) WKL 2020 FT / 6232102 , 1.48MB , pdf
Letöltés
UK megfelelőségi nyilatkozat WKL 2020 FT / 6232102 , 0.09MB , pdf
Letöltés

Letöltés
Letöltés

WKL 2020 FT / 6232102
Letöltés
