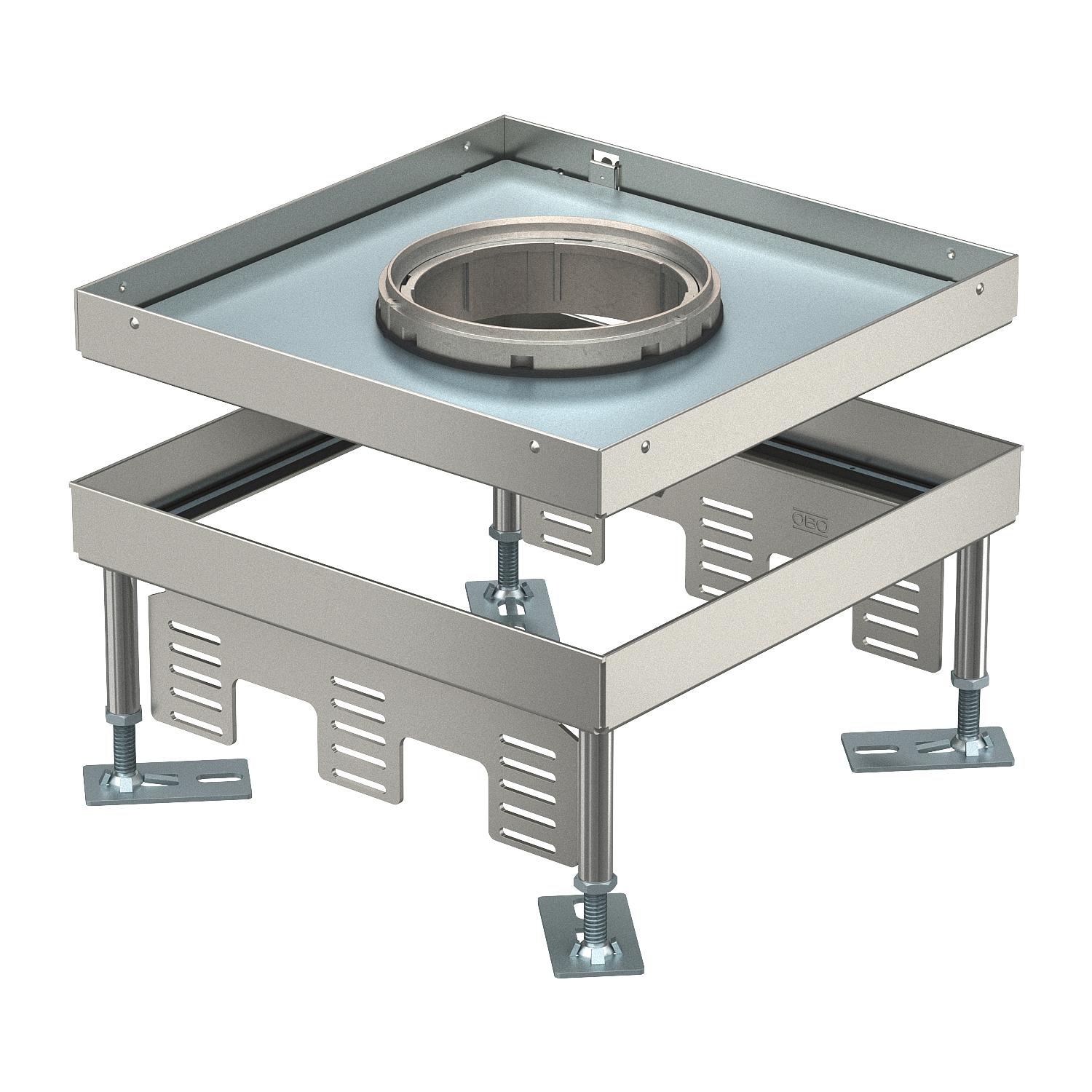

Nagy teherbírású szintezhető kazetta tubusos kivitel RKFNSL, méret 9, nemesacél
Rend. szám 7408938 | EAN-kód 4012197278298
- Termékleírás
-
TermékleírásNagy teherbírású szintezhető négyzetes kazetta "tubusos" kivitelben 9-es névleges méretben, szerelőkeretes készülékek csatornarendszerekbe, álpadlóba vagy üreges padlóba történő beépítéséhez, száraz vagy nedves ápolású padlókban, beltéren. 1. terhelési osztály 10 kN-ig.
3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. 3 db APMT5 fedlappal szerelhető. A tubus nem szállítási tartozék.
Nivellierbare quadratische Kassette Schwerlast für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN.
Nivellierbare Schwerlastkassette 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden.
-
- Műszaki adatok
-
Műszaki adatok

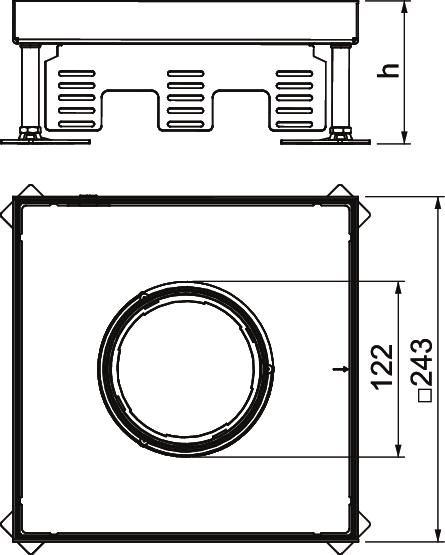

A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 16 mm alkalmas álpadlókhoz igen alkalmas üreges padlókhoz igen Anyag rozsdamentes acél Beépítési hosszúság 244 mm Beépítési szélesség 244 mm beépítőrendszer típusa UT4 Beszerelési mélység 105 mm h méret 105 mm hossz 243 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP55 kábelkivezetések száma 1 kábelkivezetős kivitel süllyeszthető tubus Kivitel Négyzetes Magasság 105 mm Méret 243x243x100 nagy teherbírású kazetta 10 kN (OBO SL1) Nagy teherbírású kivitel igen Néveleges méret szerelvénybeépítő egységhez 9 Padlóápolás nedves Padlókivágás/szerelőnyílás 244x244 Padlómagasság max. 150 mm Padlómagasság min. 105 mm Schutzgrad IK-Code IK10 Szabvány EN 50085-2-2 szélesség 243 mm Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható nem Szintezési tartomány max. 150 mm Szintezési tartomány min. 105 mm univerzális tartók száma 3 x UT4 Zulassungen VDE - Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 GV 7428140 1 Darab
Tubus telelemezes, fogantyú nélkül, keretes és szintezhető kazettákhoz
TUK2 V 7428141 1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 G4 7428142 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat RKFN3 9 V SL1 16 / 7408938 , 0.17MB , pdfREACH Megfelelőségi nyilatkozat RKFN3 9 V SL1 16 / 7408938 , 0.13MB , pdfRoHS Megfelelőségi nyilatkozat RKFN3 9 V SL1 16 / 7408938 , 0.13MB , pdf
