Nagy felületű alátét A4 20 | 8,4 | 1,5 | M8

morepic-1

morepic-2

Nagy felületű alátét A4

Rend. szám 3403127 | EAN-kód 4012195944409

Rend. szám / Típus

D min. méret

d méret

h méret

Menet

Termékleírás

Termékleírás

Nagy külső átmérőjű alátét.

MS 41 profilsín összekötéséhez ajánljuk, külső átmérő 40 mm.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél
Anyagvastagság	1,5 mm
d max. méret	20 mm
d méret	8,4 mm
D min. méret	20 mm

Felület	felületkezelés nélkül, utókezelt
h méret	1,5 mm
Halogénmentes	igen
Menet	M8
Méret	M8,Ø20mm

Minden típus

Minden típus

Típus	D min. méret	d méret	h méret	Menet	Rend. szám	Mennyiség	Legkisebb eladási egység
WS M8 D20 A4	20 mm	8,4 mm	1,5 mm	M8	3403127	Darab	100 Darab
WS M8 D25 A4	25 mm	8,4 mm	1,2 mm	M8	3403137	Darab	100 Darab
WS M8 D40 A4	40 mm	8,4 mm	1,5 mm	M8	3403147	Darab	100 Darab
WS M10 D30 A4	30 mm	10,5 mm	1,5 mm	M10	3403163	Darab	100 Darab
WS M10 D40 A4	40 mm	10,5 mm	1,5 mm	M10	3403177	Darab	100 Darab

Letöltések

Adatlap WS M8 D20 A4 / 3403127 , 0.17MB , pdf

Katalógus Fastening materials , 19.78MB , pdf

Termékgrafika WS M8 D20 A4 / 3403127, 46.40 kB, jpg

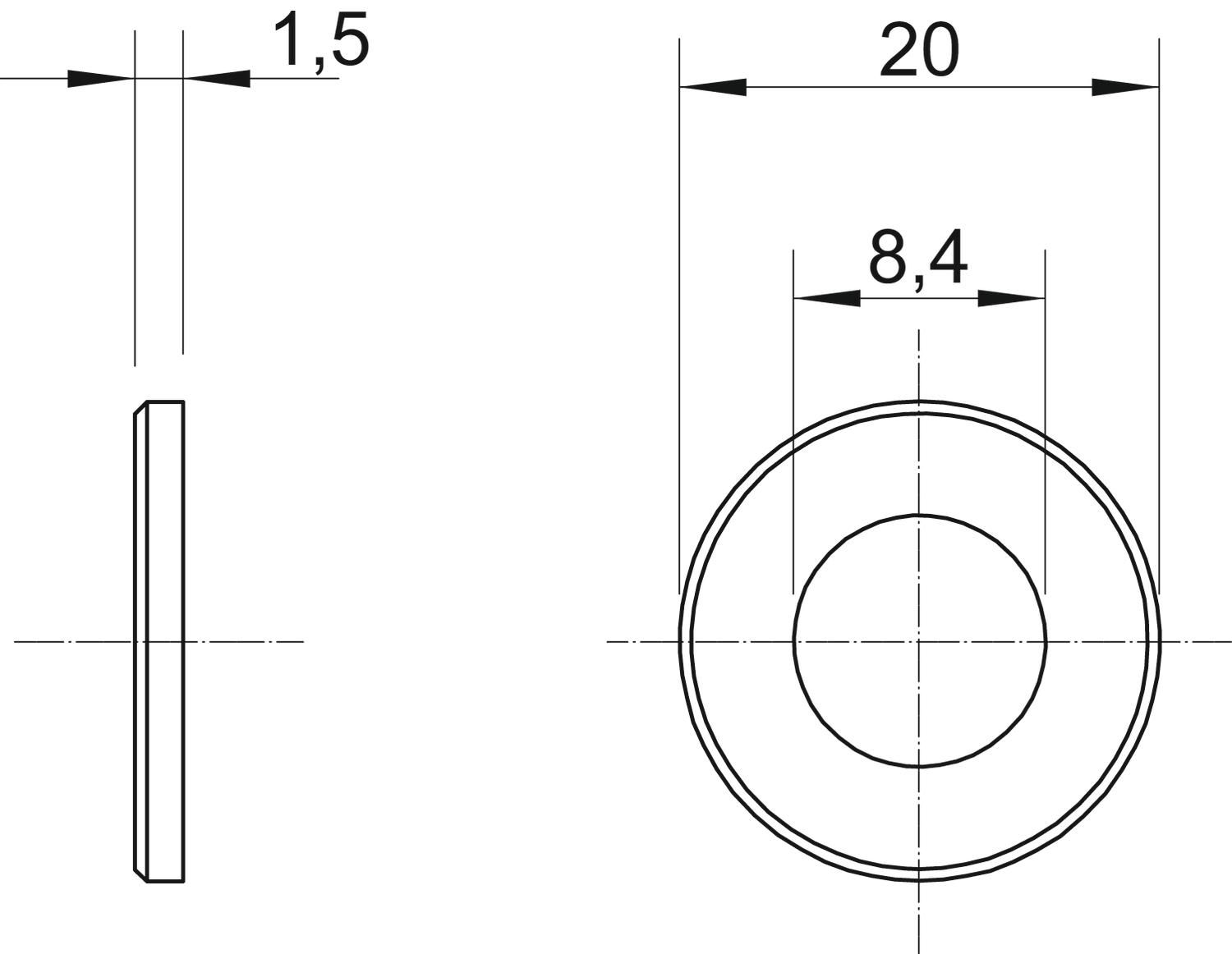

Méretezett rajz WS M8 D20 A4 / 3403127, 61.93 kB, jpg

WS M8 D20 A4 / 3403127

3403127_KSTP1.stp, 15.49 kB
