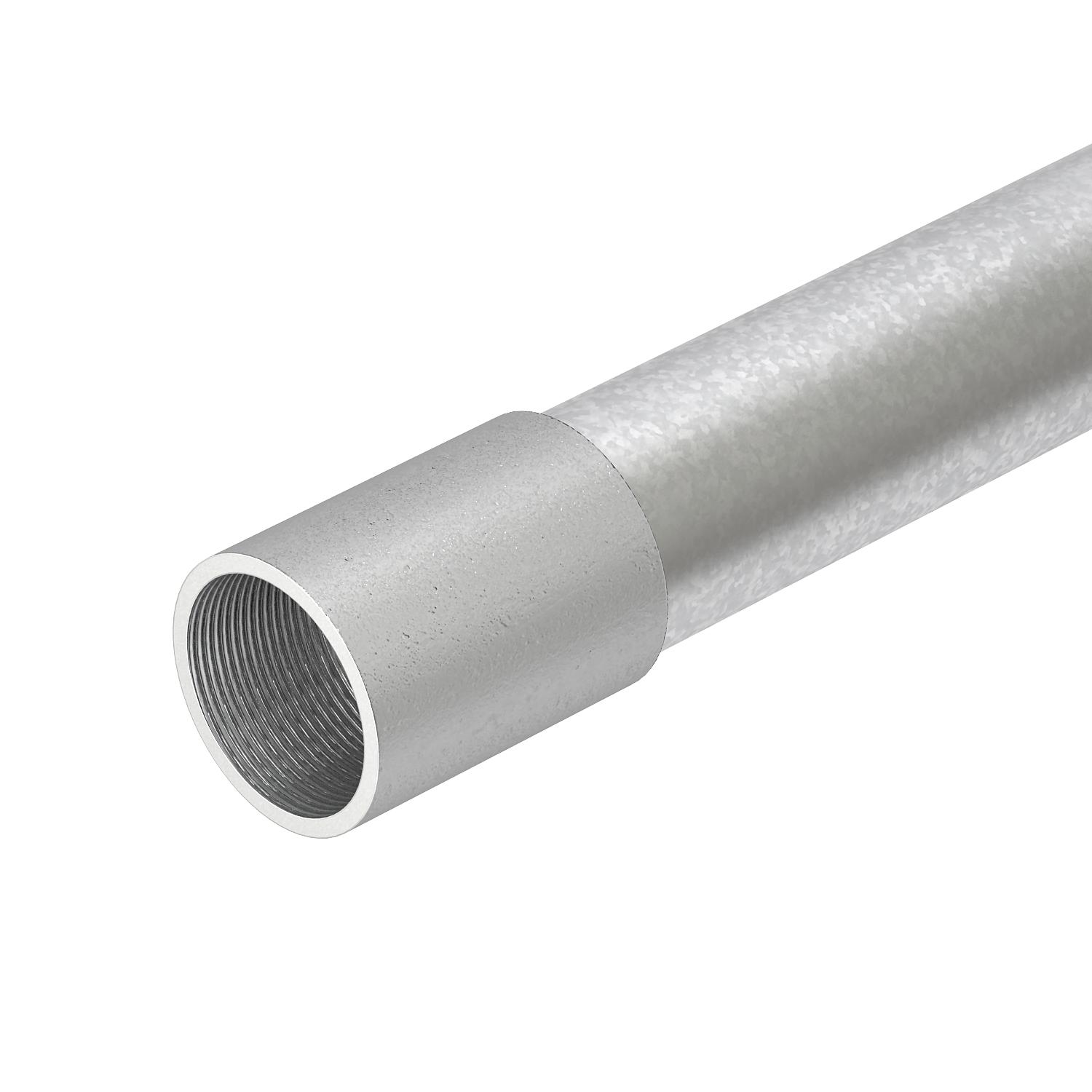

Merítetten tűzihorganyzott acélcső, menettel

Rend. szám 2046534 | EAN-kód 4012195781431

3000 mm
Termékleírás
Termékleírás
Elektromos védőcső az MSZ EN 61386-1 szerint az MSZ EN 60423 szerinti menetes végekkel akábelek és vezetékek mechanikai védelme érdekében. Sorjamentes belső fallal.Csövenként már fel van csavarozva egy összekötő karmantyú.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • metrikus menet
  • Tűzállósági osztály E30
  • Funkciótartási osztály E90
Műszaki adatok

Műszaki adatok

. igen
A csövek kivitele merev, menettel
Alkalmazási hőmérséklet-tartomány max. 400 °C
Alkalmazási hőmérséklet-tartomány min. -45 °C
Anyag acél
Betonba szerelés igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,627 kg CO₂e / 1 Méter

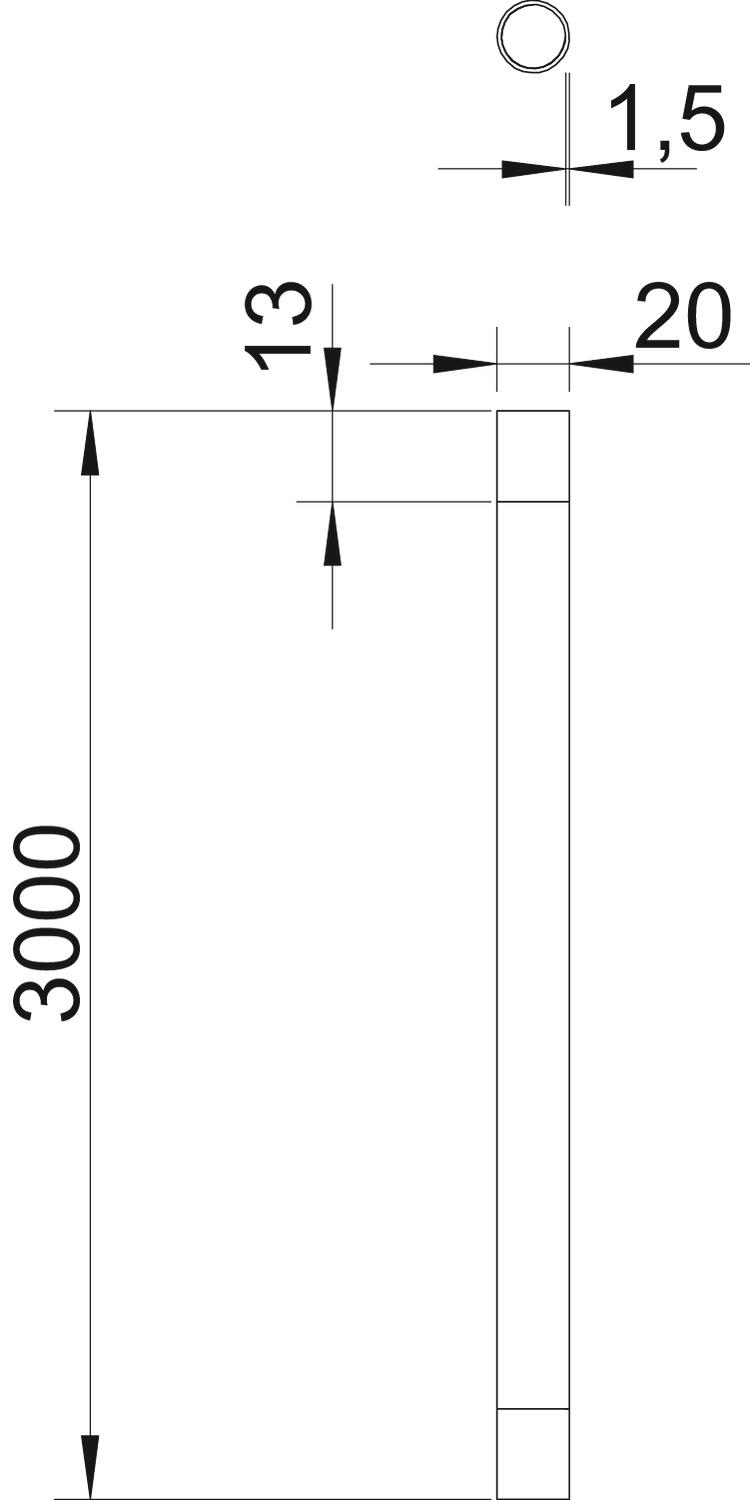

D méret 20 mm
Felület merítetten tűzihorganyzott
Gép- és berendezés-telepítés igen
hossz 3000 mm
I méret I 13 mm
Karmantyúval igen
Külső átmérő 20 mm
Kültéri szerelés igen
L méret 3000 mm
m méret (mm) M20
Menet M20x1,5
Méret M20, 3000mm
Osztályozási kód 55571
Padló alatti szerelés (bitumen, forró aszfalt) igen
Padló alatti szerelés (esztrich) igen
Polírozott felület nem
Szálhúzott felület nem
Szerelés fára igen
Szerelés üreges falba igen
Szerelőcső 1. csatlakozó Karmantyú
Szerelőcső 2. csatlakozó Külső menet (metrikus)
t méret 1,5 mm
Telepítés talajban igen
Vakolaton kívüli igen
Minden típus

Minden típus

Típus D méret L méret t méret Menet Rend. szám Mennyiség Legkisebb eladási egység
SM16W FT 16 mm 3000 mm 1,3 mm M16x1,5 2046533
30 m
SM20W FT 20 mm 3000 mm 1,5 mm M20x1,5 2046534
30 m
SM25W FT 25 mm 3000 mm 1,5 mm M25x1,5 2046535
30 m
SM32W FT 32 mm 3000 mm 1,5 mm M32x1,5 2046536
21 m
SM40W FT 40 mm 3000 mm 1,5 mm M40x1,5 2046537
15 m
SM50W FT 50 mm 3000 mm 1,5 mm M50x1,5 2046538
15 m
SM63W FT 63 mm 3000 mm 1,8 mm M63x1,5 2046540
9 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

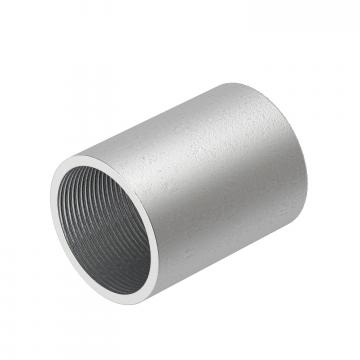

Cink-nikkel bevonatú összekötő acélkarmantyú, menettel Cink-nikkel bevonatú összekötő acélkarmantyú, menettel SVM20W DN 2046554
50 Darab

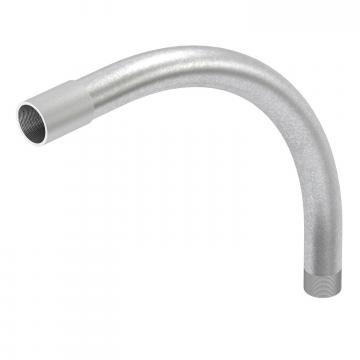

Merítetten tűzihorganyzott acél csőív, menetes végekkel Merítetten tűzihorganyzott acél csőív, menetes végekkel SBNM20 FT 2046787
25 Darab

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

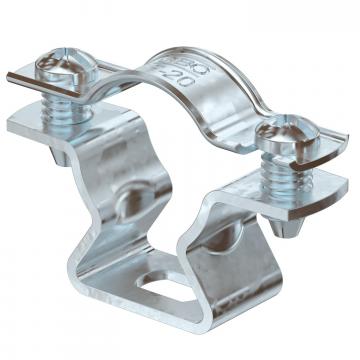

Kábel- és csőbilincs, ASL 733 FT Kábel- és csőbilincs, ASL 733 FT ASL 733 20 FT 1362714
25 Darab
Csővég, összepattintható kivitel, metrikus, világosszürke Csővég, összepattintható kivitel, metrikus, világosszürke 129 TB M20 2047831
50 Darab
