Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, távjelzéssel, 230 V AC | 255 | | IP20

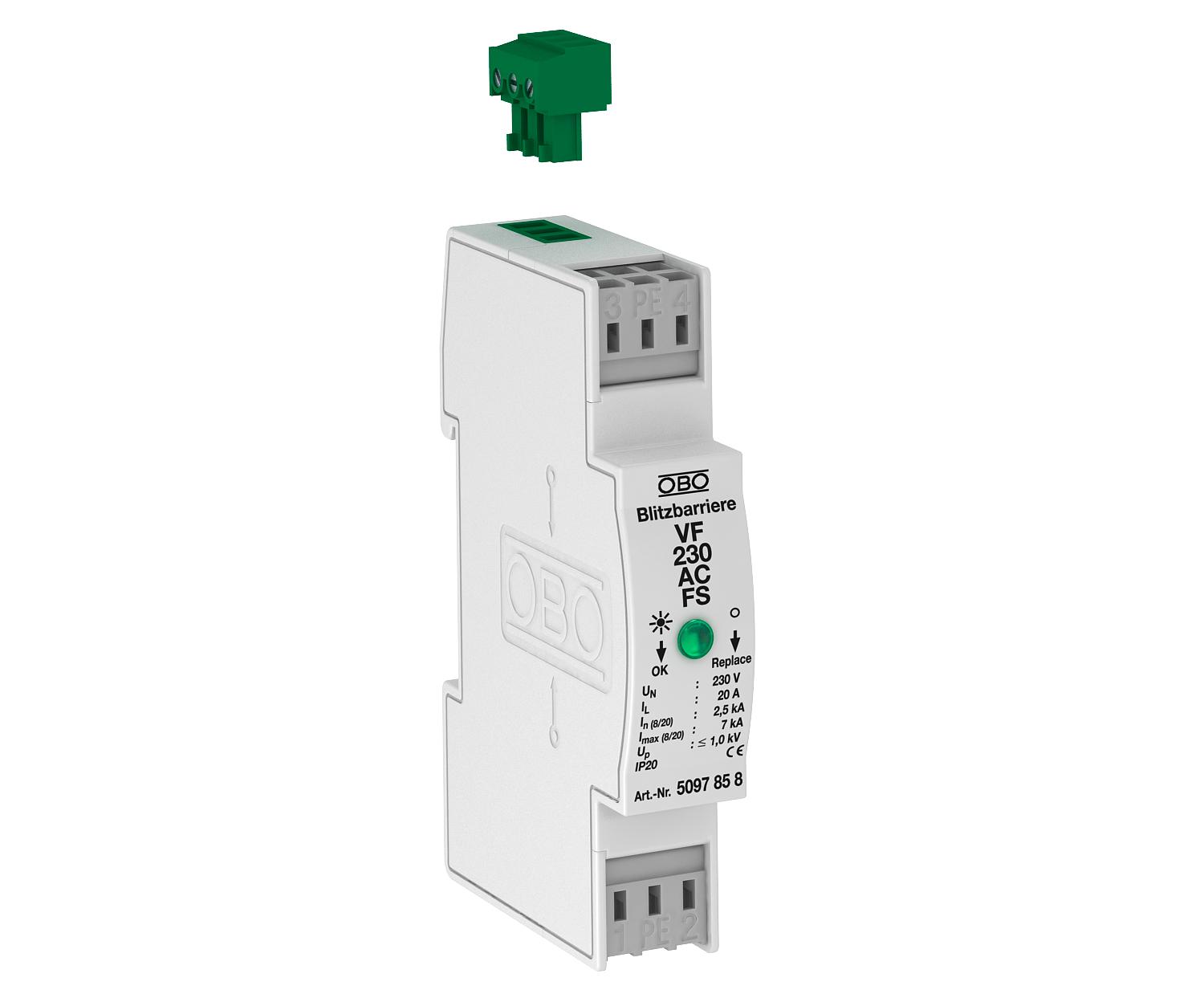

Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, távjelzéssel, 230 V AC

Rend. szám 5097858 | EAN-kód 4012195578215

Rend. szám / Típus	5097858 / VF230-AC-FS

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

MSZ EN 61643-11 szerinti T3 típusú túlfeszültség-védelmi eszköz távjelzéssel

• Váltakozó feszültségű rendszerekhez

• Optikai funkciókijelzéssel

• Könnyen szerelhető, csavarmentes csatlakozókapcsokkal

• Helytakarékos 17,5 mm raszterméretben

• Y-kapcsolás

Alkalmazás: univerzális használat 35 mm kalapprofilsínen minden kereskedelemben szokásos elosztóházban.

Műszaki adatok

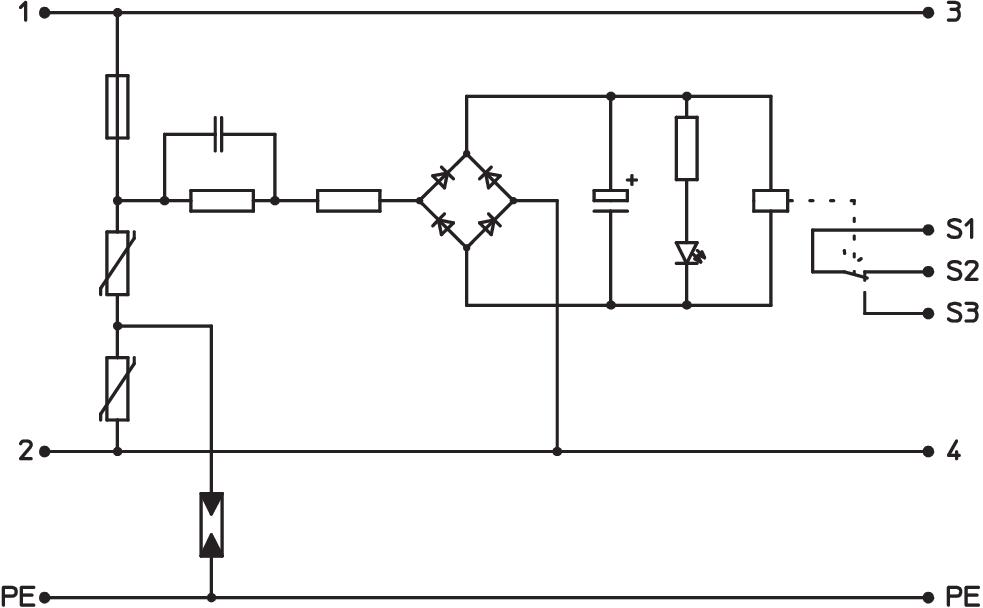

Kapcsolási rajz

FM-érintkezők	Váltó érintkező
Hajlékony vezető keresztmetszete (finomhuzalos) min.	2,5 mm²
Hálózattípus	egyéb
Jelzés a készüléken	optikai
Kifúvató	nem
LPZ	2→3
Max. tartós feszültség, AC	255 V
Maximális levezetőképesség (8/20 μs)	7 kA
Méret	230V AC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,14 mm²
MSZ EN 61643-11 szerinti SPD	3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	2,5 kA
OBO_névleges terhelőáram (be- / kimenő kapocs)	20 A

Pólusszám	3
Robbanásbiztos kivitel	nem
SPD az IEC EN 61643-1 szerint	III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1000
Védelmi feszültségszint [L-PE]	1500 kV
Védelmi feszültségszint, ér - ér	<1060 V
Védelmi feszültségszint, ér - föld	<1400 V
Védettség	IP20
Vizsgálati osztály 3. típus	igen
