Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, távjelzéssel, 12 V AC/DC 2 | 13,5 | 18 | IP20

Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, távjelzéssel, 12 V AC/DC

Rend. szám 5097454 | EAN-kód 4012195736561

Rend. szám / Típus

A pólusok kivitele	2

Max. tartós feszültség, AC

Legmagasabb tartós feszültség, DC

Védettség	IP20

Termékleírás

Termékleírás

MSZ EN 61643-11 szerinti T3 típusú túlfeszültség-védelmi eszköz távjelzéssel

• Alkalmas egyen- és váltakozó feszültségű rendszerekhez

• Optikai funkciókijelzéssel

• Könnyen szerelhető, csavarmentes csatlakozókapcsokkal

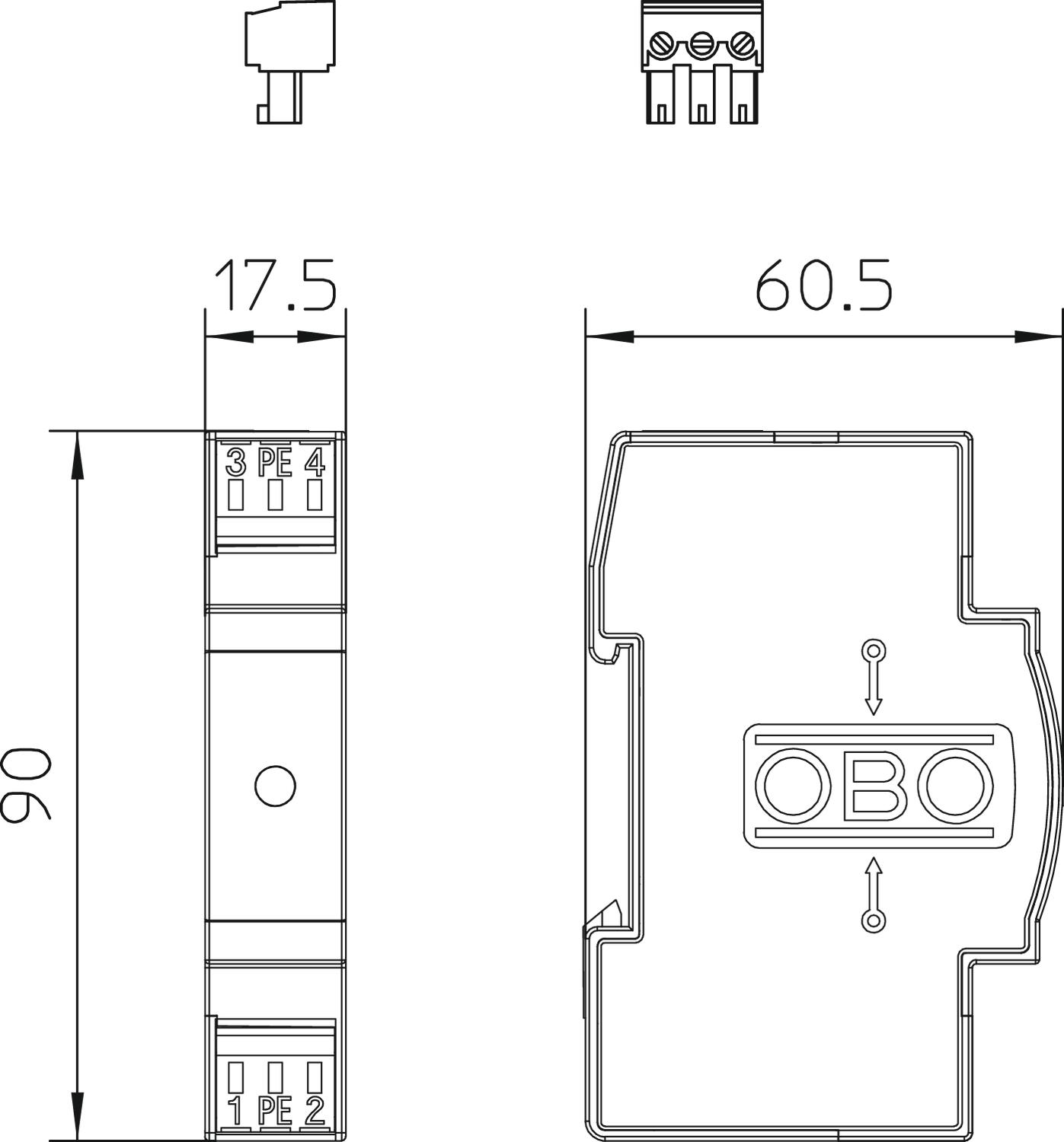

• Helytakarékos 17,5 mm raszterméretben

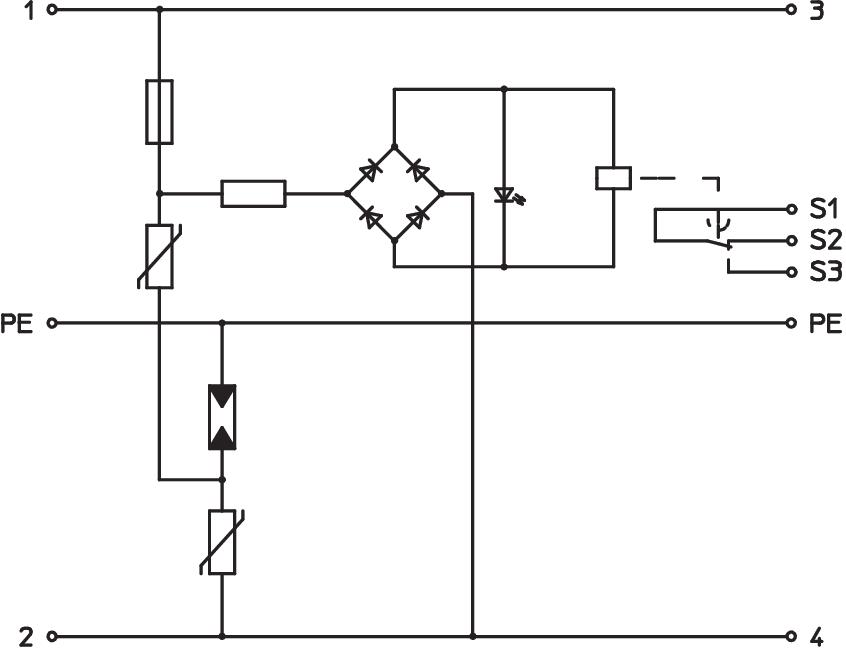

• Y-kapcsolás

Alkalmazás: univerzális használat 35 mm kalapprofilsínen minden kereskedelemben szokásos elosztóházban.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	2
FM-érintkezők	Váltó érintkező
Hálózattípus	egyéb
Jelzés a készüléken	optikai
Kifúvató	nem
Legmagasabb tartós feszültség, DC	18 V
LPZ	2→3
Max. hálózatoldali túláramvédelem	20
Max. tartós feszültség, AC	13,5 V
Maximális előtétbiztosítás	20 A
Maximális levezetőképesség (8/20 μs)	2 kA
Méret	12V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,14 mm²
MSZ EN 61643-11 szerinti SPD	3-as típus

Névleges feszültség AC (50 / 60 Hz)	12 V
Névleges levezetőképesség (8/20 µs)	0,7 kA
OBO_névleges terhelőáram (be- / kimenő kapocs)	20 A
Pólusszám	3
SPD az IEC EN 61643-1 szerint	III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	0,11
Védelmi feszültségszint, ér - ér	<110 V
Védelmi feszültségszint, ér - föld	<1200 V
Védettség	IP20
Vizsgálati osztály 3. típus	igen
