Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, szivárgóáram-mentes távjelzéssel, 230 V AC/DC | 255 | 350 | IP20

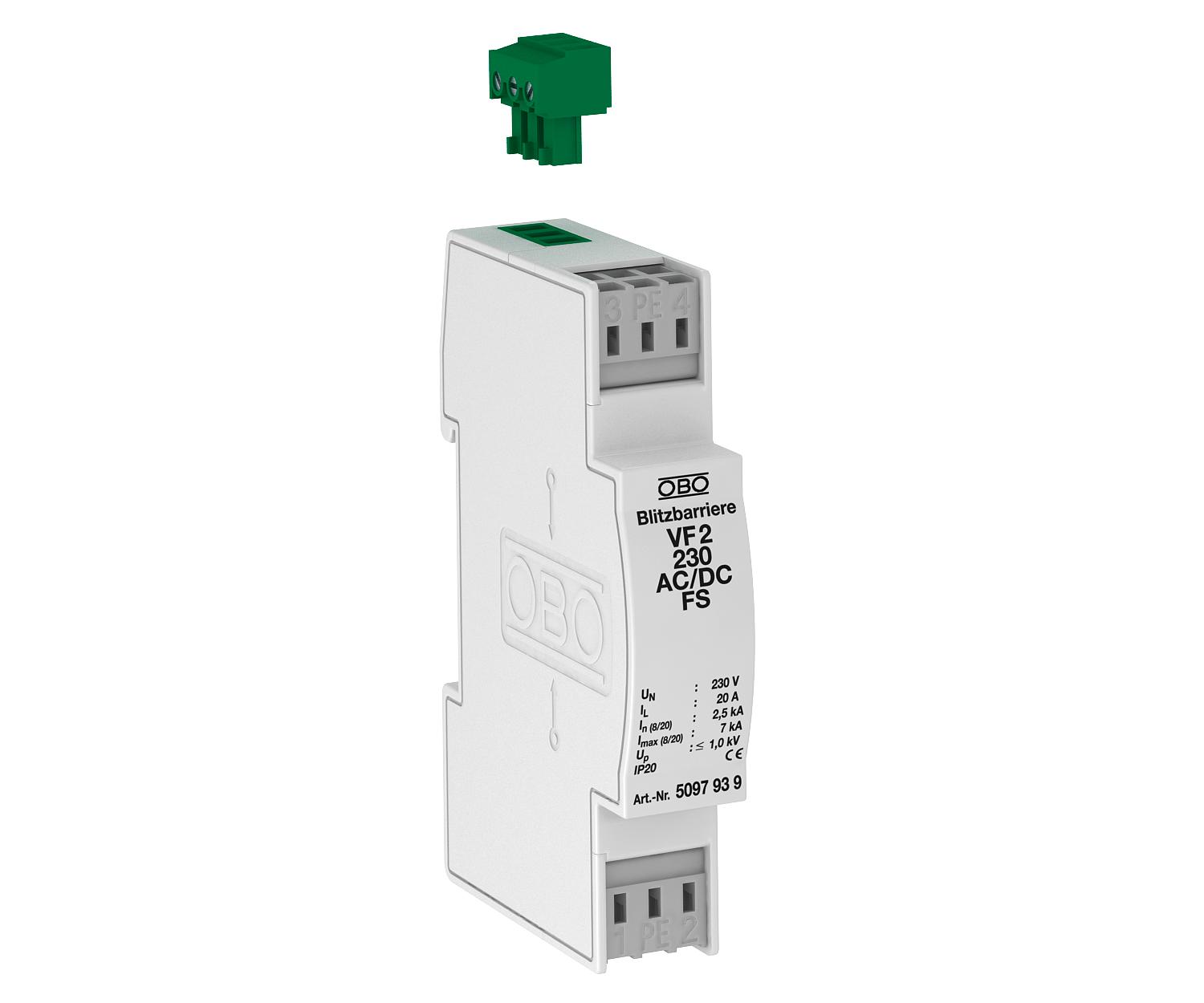

Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, szivárgóáram-mentes távjelzéssel, 230 V AC/DC

Rend. szám 5097939 | EAN-kód 4012195578260

Rend. szám / Típus	5097939 / VF2-230-AC/DC-FS

Max. tartós feszültség, AC	255 V

Legmagasabb tartós feszültség, DC	350 V

Védettség	IP20

Termékleírás

Termékleírás

T3 típusú SPD az MSZ EN 62305 szerint, szivárgóáram-mentes távjelzéssel, elosztóba történő beépítéshez

• Szivárgóáram-mentes távjelzéssel (potenciálmentes nyitóérintkező)

• Könnyen beköthető, rugós sorkapcsokkal

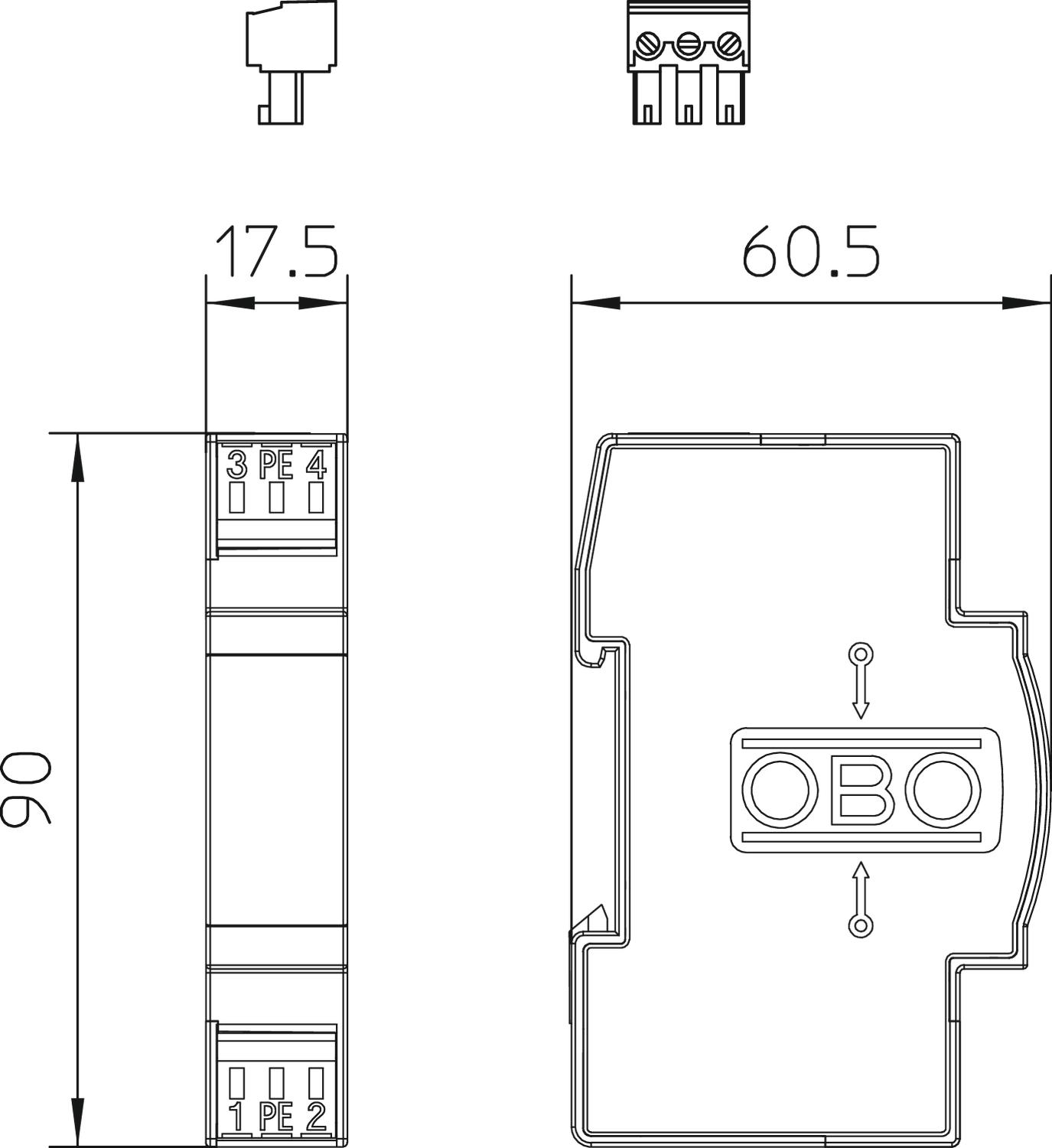

• Helytakarékos, 17,5 mm szélesség

• Y-kapcsolás

Alkalmazási terület: elosztóban, 35 mm-es kalapsínre pattíntva.

Műszaki adatok

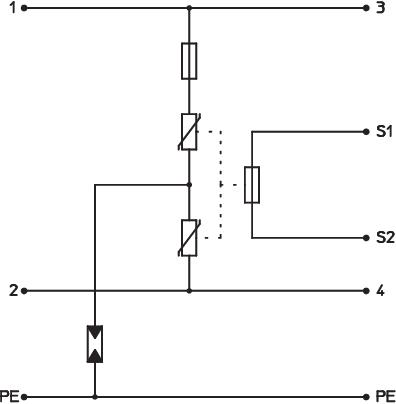

Kapcsolási rajz

FM-érintkezők	Öffner
Hálózattípus	egyéb
Jelzés a készüléken	nem tartalmaz
Kifúvató	nem
Legmagasabb tartós feszültség, DC	350 V
LPZ	2→3
Max. tartós feszültség, AC	255 V
Maximális levezetőképesség (8/20 μs)	7 kA
Méret	230V AC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,14 mm²
MSZ EN 61643-11 szerinti SPD	3-as típus
Névleges levezetőképesség (8/20 µs)	2,5 kA
OBO_névleges terhelőáram (be- / kimenő kapocs)	20 A

Pólusszám	3
SPD az IEC EN 61643-1 szerint	III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1000
Védelmi feszültségszint, ér - ér	< 1000 V
Védelmi feszültségszint, ér - föld	< 1400 V
Védettség	IP20
Vizsgálati osztály 3. típus	igen
