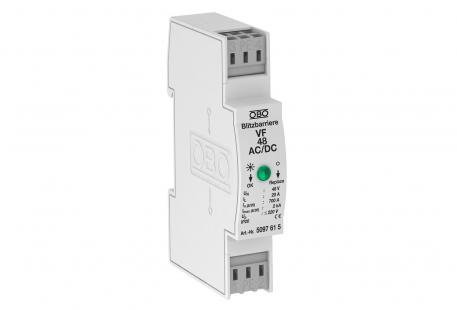

Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, 48 V
Rend. szám 5097615 | EAN-kód 4012195578130
- Termékleírás
-
TermékleírásMSZ EN 61643-11 szerinti T3 típusú túlfeszültség-védelmi eszköz
• Alkalmas egyen- és váltakozó feszültségű rendszerekhez
• Optikai funkciókijelzéssel
• Könnyen szerelhető, csavarmentes csatlakozókapcsokkal

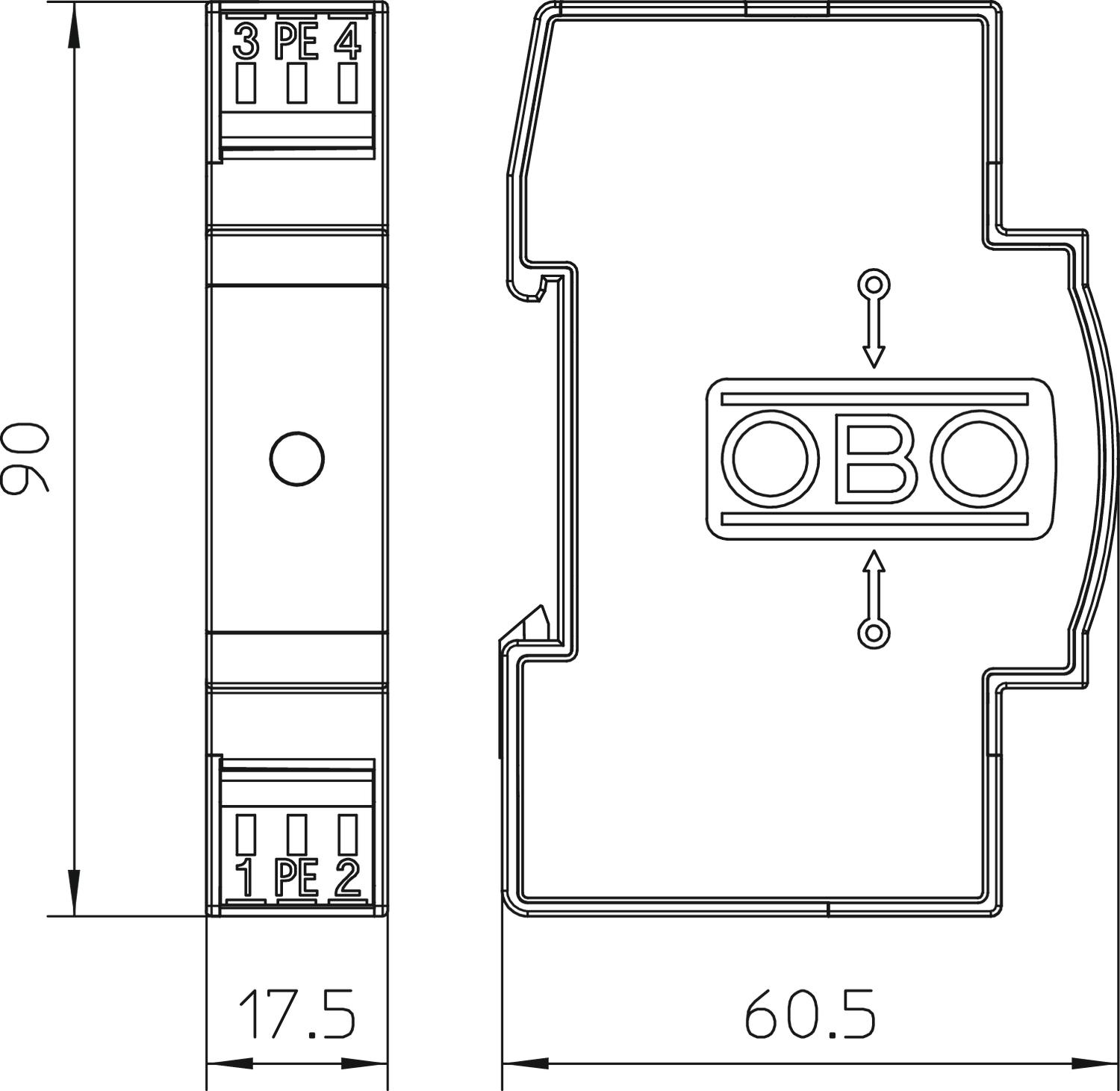

• Helytakarékos 17,5 mm raszterméretben

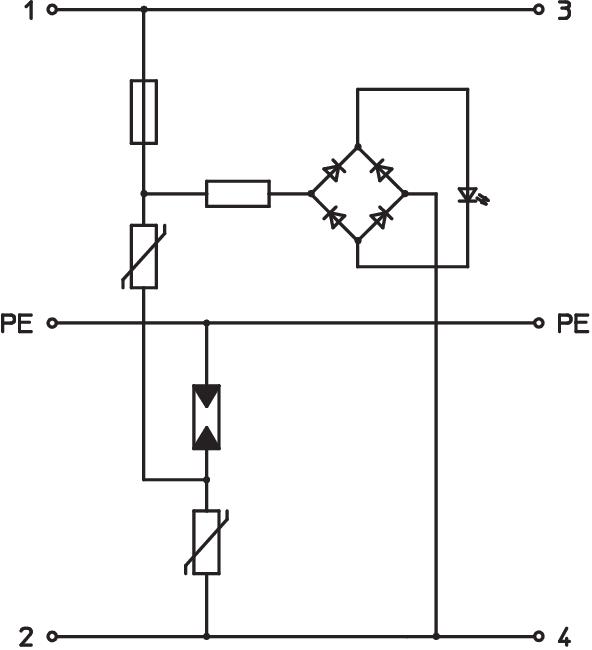

• Y-kapcsolás
Alkalmazás: univerzális használat 35 mm kalapprofilsínen minden kereskedelemben szokásos elosztóházban.
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 2 Hajlékony vezető keresztmetszete (finomhuzalos) min. 2,5 mm² Hálózattípus egyéb Jelzés a készüléken optikai Kifúvató nem Kivitel 48 V-os változat Legmagasabb tartós feszültség, DC 80 V LPZ 2→3 Max. hálózatoldali túláramvédelem 20 Max. tartós feszültség, AC 60 V Maximális előtétbiztosítás 20 A Maximális levezetőképesség (8/20 μs) 2 kA Méret 48V AC Merev vezető keresztmetszete (egy-/többhuzalos) max. 2,5 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 0,14 mm² MSZ EN 61643-11 szerinti SPD 3-as típus Névleges feszültség AC (50 / 60 Hz) 48 V Névleges levezetőképesség (8/20 µs) 0,7 kA OBO_névleges terhelőáram (be- / kimenő kapocs) 20 A Pólusszám 3 Robbanásbiztos kivitel nem SPD az IEC EN 61643-1 szerint III. osztály Szerelési mód Kalapsín 35 mm Távjelzés nem Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint, ér - ér <220 V Védelmi feszültségszint, ér - föld <1200 V Védettség IP20 Vizsgálati osztály 3. típus igen - Minden típus
-
Minden típus
