Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, 230 V 2 | 255 | 350 | IP20

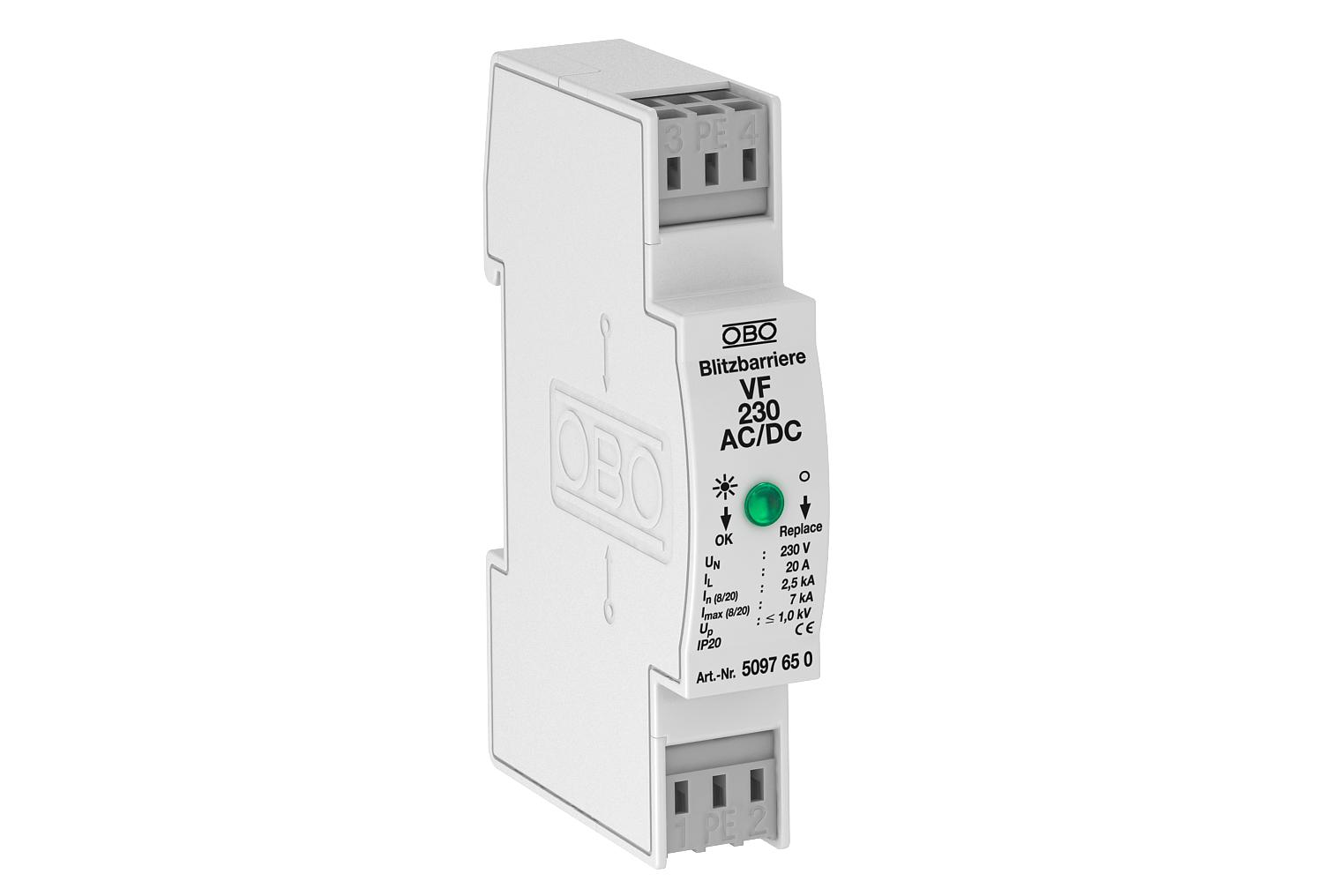

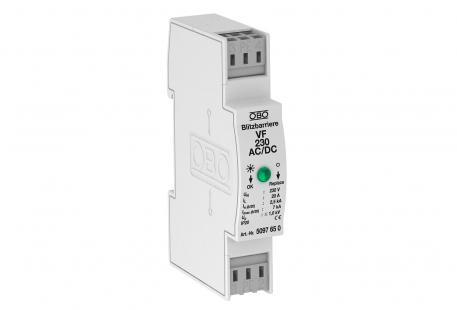

Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, 230 V

Rend. szám 5097650 | EAN-kód 4012195578161

Rend. szám / Típus

A pólusok kivitele	2

Max. tartós feszültség, AC

Legmagasabb tartós feszültség, DC

Védettség	IP20

Termékleírás

Termékleírás

MSZ EN 61643-11 szerinti T3 típusú túlfeszültség-védelmi eszköz

• Alkalmas egyen- és váltakozó feszültségű rendszerekhez

• Optikai funkciókijelzéssel

• Könnyen szerelhető, csavarmentes csatlakozókapcsokkal

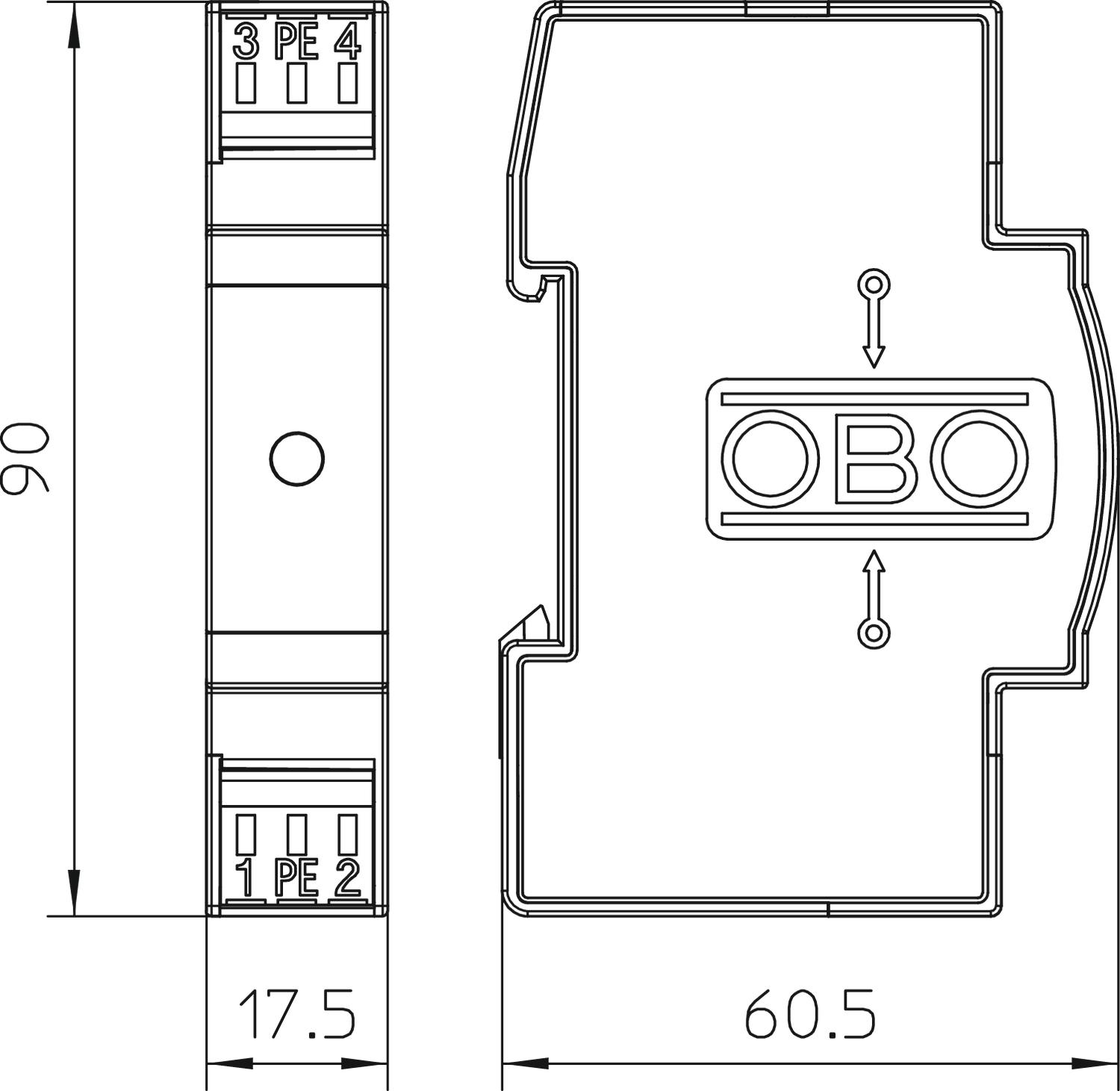

• Helytakarékos 17,5 mm raszterméretben

• Y-kapcsolás

Alkalmazás: univerzális használat 35 mm kalapprofilsínen minden kereskedelemben szokásos elosztóházban.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	2
Hajlékony vezető keresztmetszete (finomhuzalos) min.	2,5 mm²
Hálózattípus	egyéb
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	230 V-os változat
Legmagasabb tartós feszültség, DC	350 V
LPZ	2→3
Max. hálózatoldali túláramvédelem	20
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosítás	20 A
Maximális levezetőképesség (8/20 μs)	7 kA
Méret	230V AC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	0,14 mm²
MSZ EN 61643-11 szerinti SPD	3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V

Névleges levezetőképesség (8/20 µs)	2,5 kA
OBO_névleges terhelőáram (be- / kimenő kapocs)	20 A
Pólusszám	3
Robbanásbiztos kivitel	nem
SPD az IEC EN 61643-1 szerint	III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,0
Védelmi feszültségszint, ér - ér	<1000 V
Védelmi feszültségszint, ér - föld	<1400 V
Védettség	IP20
Vizsgálati osztály 3. típus	igen

Minden típus

Minden típus

Típus	A pólusok kivitele	Max. tartós feszültség, AC	Legmagasabb tartós feszültség, DC	Védettség	Rend. szám	Mennyiség	Legkisebb eladási egység
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Darab	1 Darab
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Darab	1 Darab
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Darab	1 Darab
VF60-AC/DC	2	80 V	110 V	IP20	5097623	Darab	1 Darab
VF110-AC DC	2	150 V	200 V	IP20	5097631	Darab	1 Darab
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Darab	1 Darab
