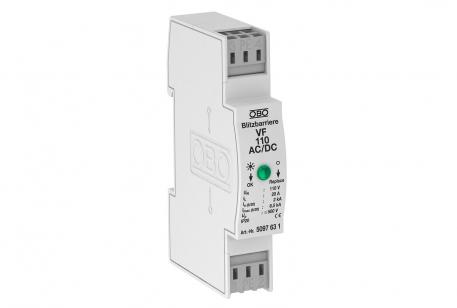

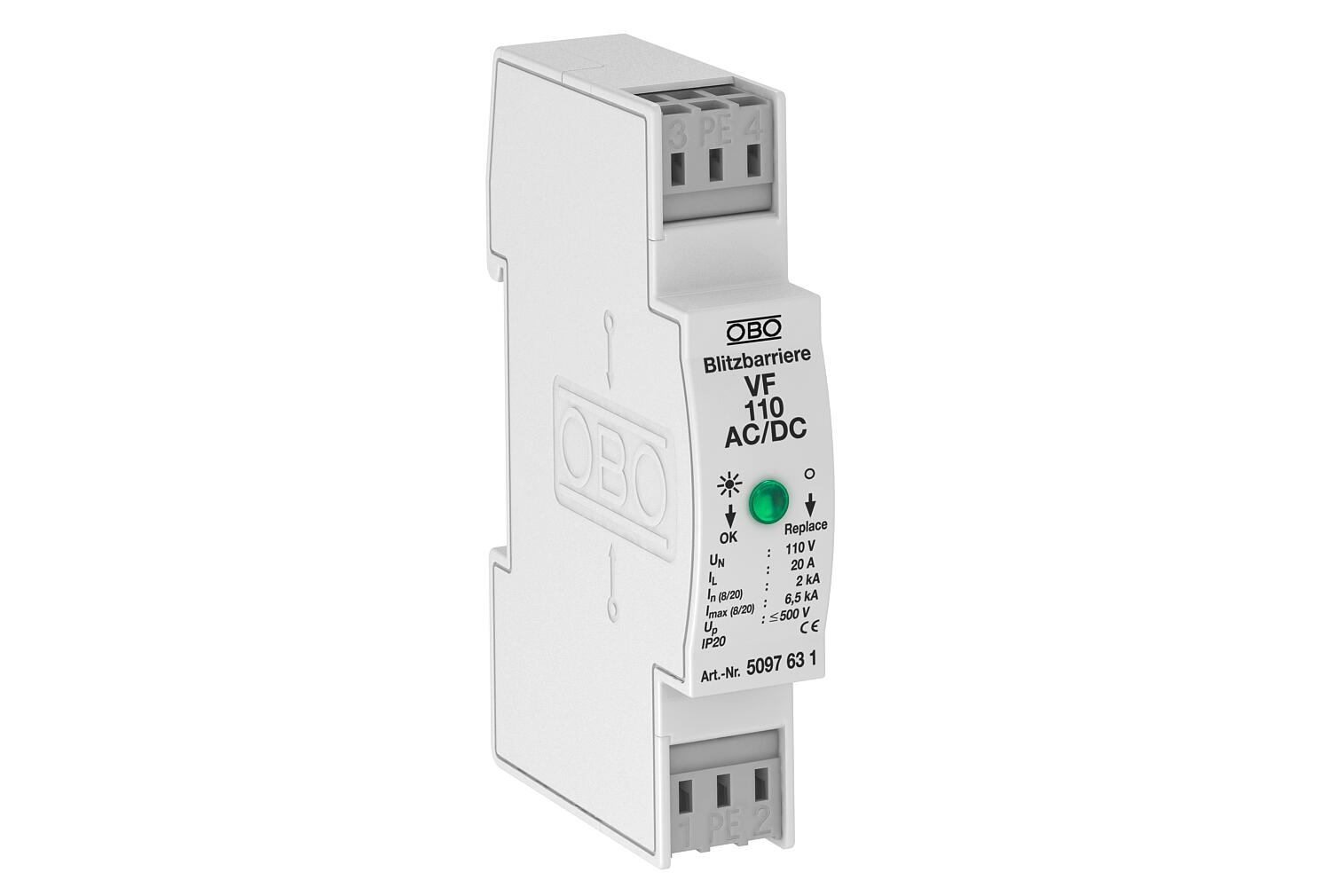

Mérés-, szabályozás- és vezérléstechnikai védelem 2-pólusú áramellátáshoz, 110 V
Rend. szám 5097631 | EAN-kód 4012195578154
- Termékleírás
-
TermékleírásMSZ EN 61643-11 szerinti T3 típusú túlfeszültség-védelmi eszköz
• Alkalmas egyen- és váltakozó feszültségű rendszerekhez
• Optikai funkciókijelzéssel
• Könnyen szerelhető, csavarmentes csatlakozókapcsokkal

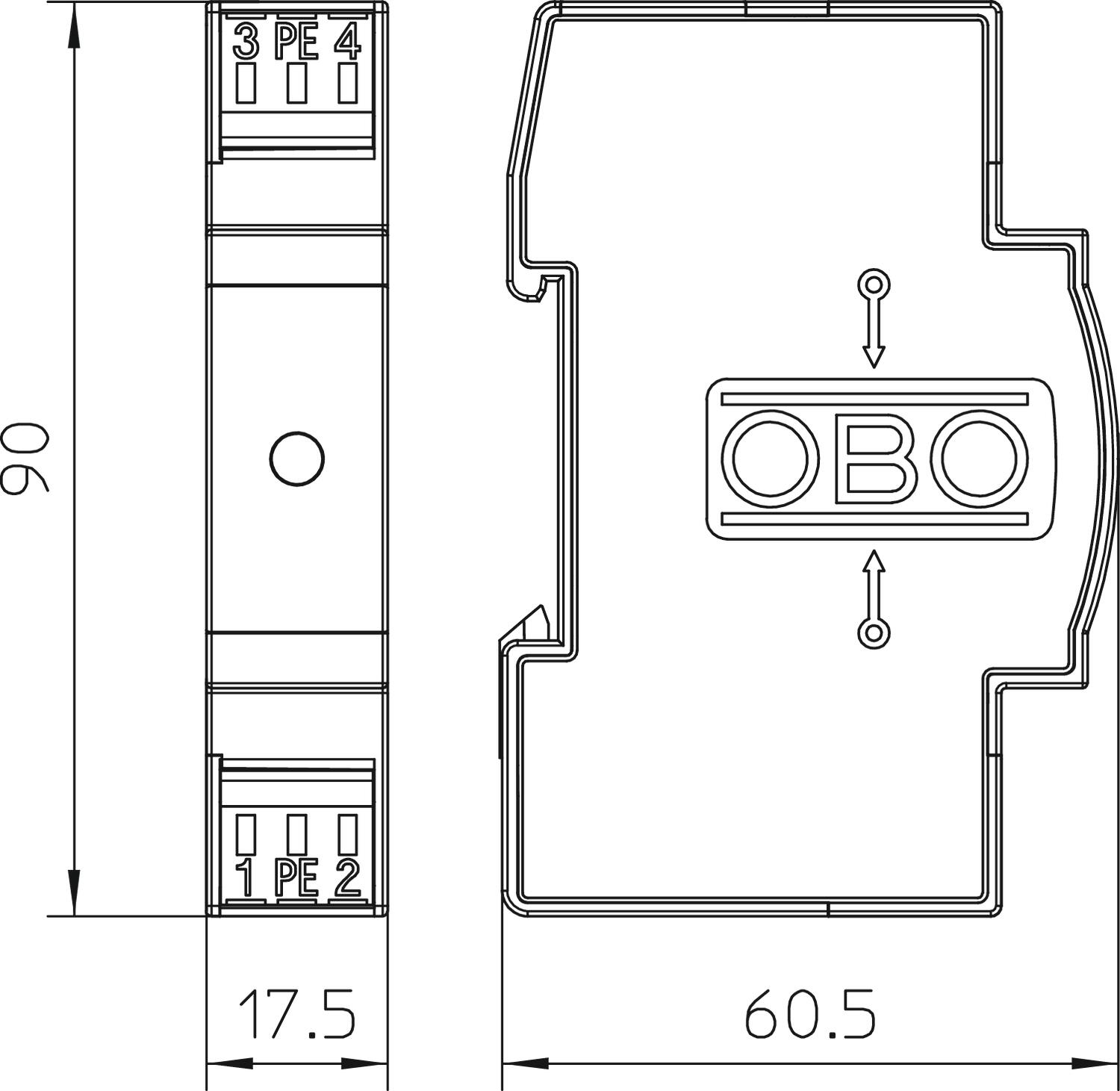

• Helytakarékos 17,5 mm raszterméretben

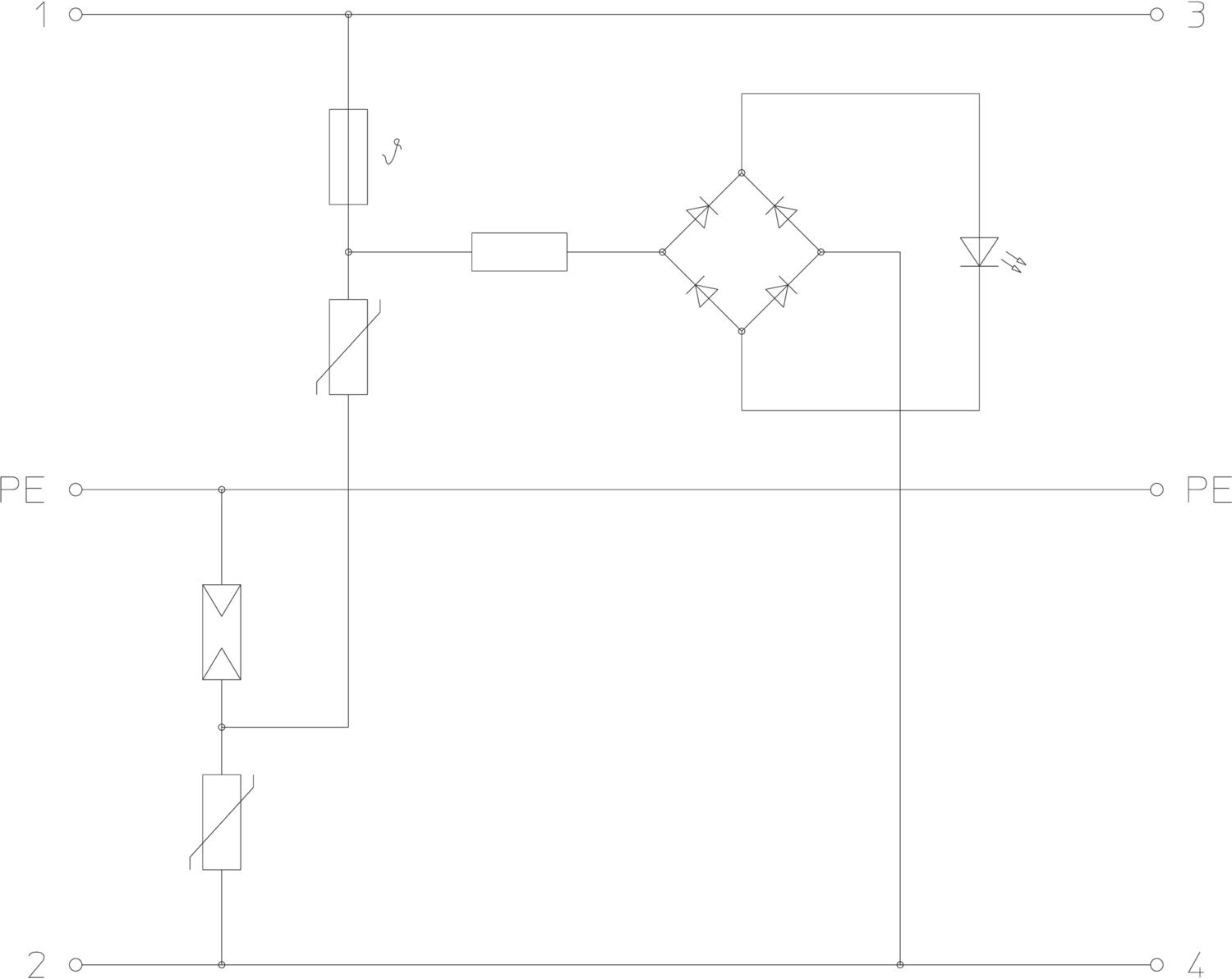

• Y-kapcsolás
Alkalmazás: univerzális használat 35 mm kalapprofilsínen minden kereskedelemben szokásos elosztóházban.
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 2 Hajlékony vezető keresztmetszete (finomhuzalos) min. 2,5 mm² Hálózattípus egyéb Jelzés a készüléken optikai Kifúvató nem Kivitel 110 V-os változat Legmagasabb tartós feszültség, DC 200 V LPZ 2→3 Max. hálózatoldali túláramvédelem 20 Max. tartós feszültség, AC 150 V Maximális előtétbiztosítás 20 A Maximális levezetőképesség (8/20 μs) 6,5 kA Méret 110V AC Merev vezető keresztmetszete (egy-/többhuzalos) max. 2,5 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 0,14 mm² MSZ EN 61643-11 szerinti SPD 3-as típus Névleges feszültség AC (50 / 60 Hz) 110 V Névleges levezetőképesség (8/20 µs) 2 kA OBO_névleges terhelőáram (be- / kimenő kapocs) 20 A Pólusszám 3 Robbanásbiztos kivitel nem SPD az IEC EN 61643-1 szerint III. osztály Szerelési mód Kalapsín 35 mm Távjelzés nem Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint, ér - ér <500 V Védelmi feszültségszint, ér - föld <1400 V Védettség IP20 Vizsgálati osztály 3. típus igen - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Überspannungsschutz , 28.42MB , pdfEU megfelelőségi nyilatkozat VF110-AC DC / 5097631 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat VF110-AC DC / 5097631 , 0.28MB , pdfRoHS Megfelelőségi nyilatkozat VF110-AC DC / 5097631 , 0.12MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 2.00MB , pdfKiválasztási segédlet Kiválasztási segédlet túlfeszültség-védelemhez , 2.00MB , pdf
