MCF100 sorozatjelű SPD 3+N/PE | 25 | igen | 255 | IP20

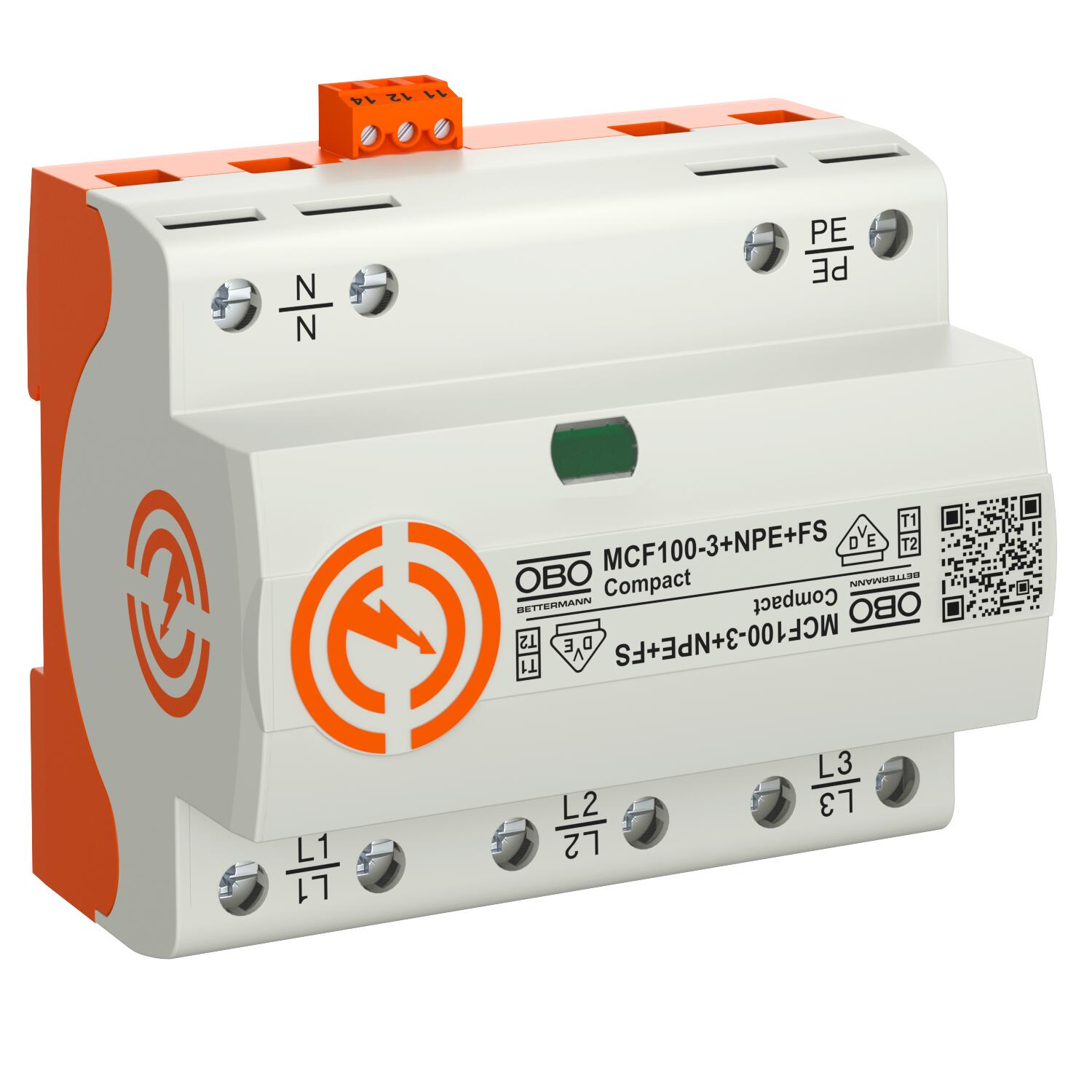

MCF100 sorozatjelű SPD

Rend. szám 5096987 | EAN-kód 4012196487332

Rend. szám / Típus	5096987 / MCF100-3+NPE+FS

A pólusok kivitele	3+N/PE

Villámáram levezetőképesség (10/350 μs)	25 kA

Távjelzés	igen

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T1+T2. típusú SPD, villámáram-levezetéséhez

• védelmi feszültségszint <1,5kV

• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

• villámáram-levezető képesség 100 kA (10/350) 3+NPE

• zárlati utánfolyó áram megszakító képesség 50 kA leff, levezető-előtétbiztosítás 315 A-ig gL/gG

• méretlen oldali beépítésre alkalmas, a hálózati engedélyes engedélyével

• ívkifúvás-mentes, vezérelt gyújtású szikraköz alapú SPD

Alkalmazás: ipari rendszerekben és I-IV. villámvédelmi fokozatú LPS-sel ellátott épületekben.
Compact védelmi-eszköz

Műszaki adatok

Műszaki adatok

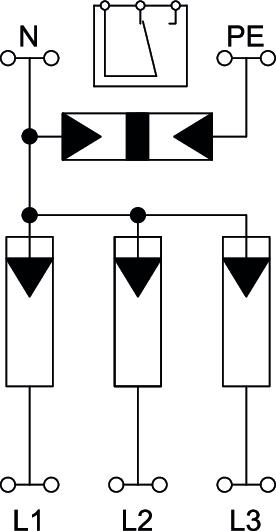

A pólusok kivitele	3+N/PE
FM-érintkezők	Váltó érintkező
FM-kapcsok csatlakozási keresztmetszete max.	16 AWG
FM-kapcsok csatlakozási keresztmetszete max.	1,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	0,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	28 AWG
Forgatónyomaték	5 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	3 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	25 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hálózattípus	TT
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Ház anyaga	PA UL 94 V-0

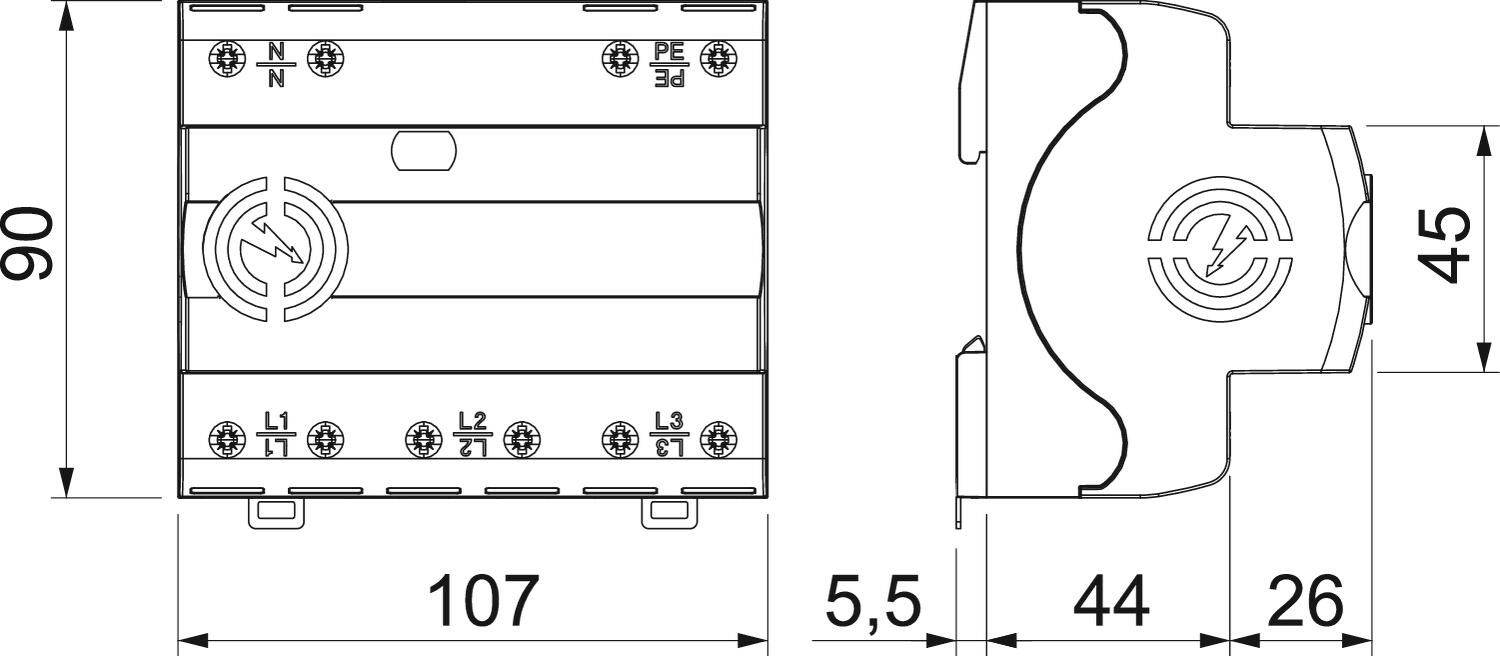

hossz	90 mm
Jelzés a készüléken	optikai
Kapcsolási teljesítmény AC	250V/ 1,5A
Kapcsolási teljesítmény DC	250V/ 0,1A
Legmagasabb tartós feszültség (L-N)	255 V
Legmagasabb tartós feszültség (N-PE)	255 V
Levezetőképesség (8/20 μs) [összes]	100 kA
Magasság	70 mm
Max. hálózatoldali túláramvédelem	315 A
Max. tartós feszültség, AC	255 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	100 kA
Maximális előtétbiztosítás	315 A
Maximális levezetőképesség (8/20 μs)	50 kA

Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	100 kA
Névleges levezetőképesség (8/20 µs)	35 kA
Névleges levezetőképesség (8/20 µs) [L-N]	35 kA
Pólusszám	4
SPD az IEC EN 61643-1 szerint	I+II. osztály
SPD az UL 1449 szerint	4. típus
szélesség	107 mm
Szerelési mód	Kalapsín 35 mm
Távjelzés	igen
TOV-Spannung [L-N] - fail safe mode - 120 min	442 V
TOV-Spannung [L-N] - withstand mode - 5 s	440 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	50 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,5
Védelmi feszültségszint [L-PE]	2,5 kV
Védettség	IP20
Villámáram (10/350) [összes]	100 kA
Villámáram levezetőképesség (10/350 μs)	25 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
Zulassungen	VDE
