MCD 50-B/3+1 elosztódobozba szerelve 3+N/PE | 255 | IP65

MCD 50-B/3+1 elosztódobozba szerelve

Rend. szám 5096875 | EAN-kód 4012195362036

Rend. szám / Típus	5096875 / MCD 50-B 3+1-VG

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	255 V

Védettség	IP65

Termékleírás

Termékleírás

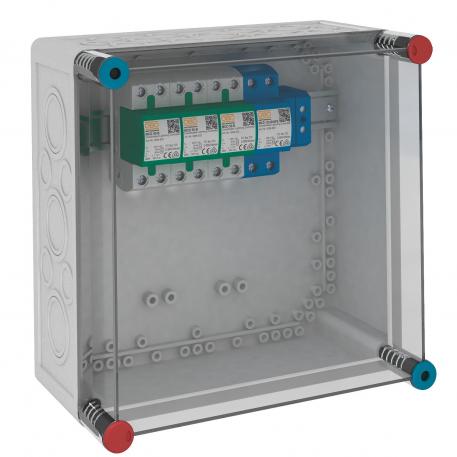

IP65 védettségű házban előszerelt SPD TN-S és TT-hálózatokban történő használatra.

Túlfeszültség-védelmi rendszermegoldás, MSZ EN 61643-11 szerinti T1+T2 típusú SPD-kből.

• LightningController MC 50-B és MCD 125-B/NPE, IP65 védettségű műanyag házba szerelve, a ház plombálható
• Levezetőképesség 125 kA (10/350 µs), BET-bevizsgálás
• Védelmi szint < 1,7 kV (L-N) és < 1,5kV (N-PE)
• Tokozott, ívkifúvás-mentes szikraközök
• TN-S és TT-hálózatokhoz

Alkalmazási terület: ipari rendszerekben, és I-IV villámvédelmi fokozatú LPL-el ellátott épületekben.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Hálózattípus	egyéb
Hálózattípus DC	nem
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	nem
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Jelzés a készüléken	nem tartalmaz
Kifúvató	nem
Levezetőképesség (8/20 μs) [összes]	125 kA
LPZ	0→2
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosítás	500 A
Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²

Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	50 kA
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szerelési mód	előszerelt a házban
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	25 kA
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,7
Védettség	IP65
Villámáram (10/350) [összes]	125 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
Zárlati szilárdság	25 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	25 kA
