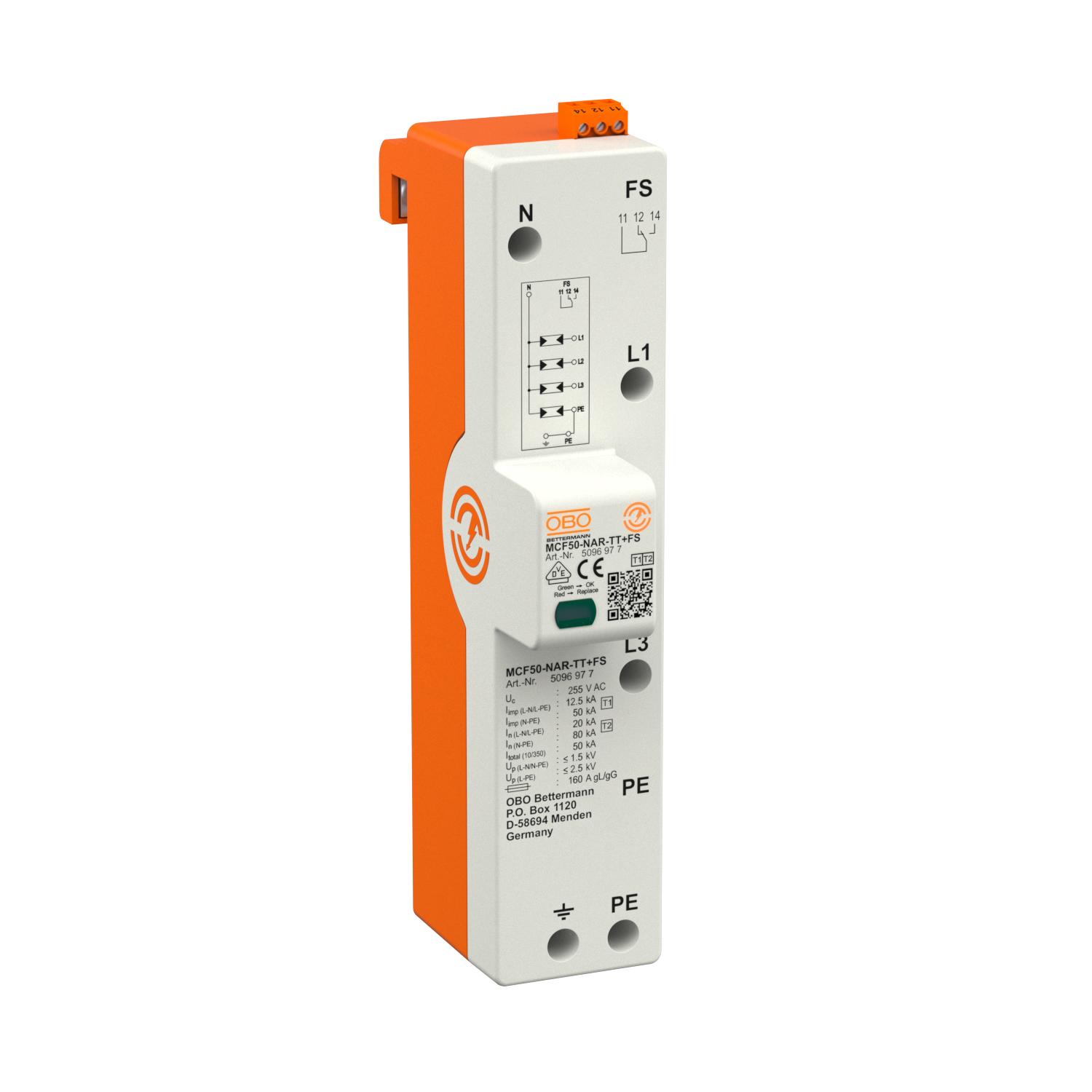

LightningController - MCF50-NAR-TT+FS

Rend. szám 5096977 | EAN-kód 4012196608799

3+N/PE
12,5 kA
255 V
IP20
Termékleírás
Termékleírás
T1 + T2. típusú SPD, 40 mm-es gyűjtősínre történő szerelés, TN-S- és TT-rendszerek

• Védelmi feszültségszint ≤1,5 kV a végberendezés védelme érdekében
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Akár 50 kA villámáram-levezetőképességgel (10/350) 3+NPE
• Megfelel az MSZ HD 60364-5-534 követelményeinek
• 50 kA zárlati áram megszakítóképesség, max. 160 A gL/gG előtét-biztosítók
• Méretlen oldali beépítésre alkalmas, a hálózati engedélyes engedélyével
• Potenciálmentes váltóérintkezővel a távjelzéshez

Alkalmazás: villámvédelemmel vagy szabadvezetékes betáplálással ellátott épületeknél.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • 5 év garancia
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • RoHS konform
  • 230/400 V-os rendszer
  • 1.+ 2. típusú védőkészülék az MSZ EN 61643-11 szerint
  • LPZ 0/2 zónahatár
  • Távjelzés
  • halogénmentes; klór, fluor és bróm nélkül
Műszaki adatok

Műszaki adatok

A pólusok kivitele 3+N/PE
FM-érintkezők Váltó érintkező
FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm²
FM-kapcsok csatlakozási keresztmetszete max. 16 AWG
FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm²
FM-kapcsok csatlakozási keresztmetszete min. 28 AWG
Forgatónyomaték 3,5 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min. 7 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min. 10 mm²
Hálózattípus TN-S, TT
Hálózattípus TN igen
Hálózattípus TN-C-S igen
Hálózattípus TN-S igen
Hálózattípus TT igen
Ház anyaga PA UL 94 V-0
hossz 226 mm
Jelzés a készüléken optikai
Kapcsolási teljesítmény AC 250 V/ 2 A
Kapcsolási teljesítmény DC 250 V/ 0,1 A
Kivitel 3+NPE
Legmagasabb tartós feszültség (L-N) 255 V
Legmagasabb tartós feszültség (N-PE) 255 V
Levezetőképesség (8/20 μs) [összes] 80 kA
Magasság 109 mm
Max. hálózatoldali túláramvédelem 160 A
Max. tartós feszültség, AC 255 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N] 50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE] 100 kA
Maximális előtétbiztosítás 160 A
Maximális levezetőképesség (8/20 μs) 50 kA
Méret 255V
Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min. 7 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm²
MSZ EN 61643-11 szerinti SPD 1+2-es típus
Névleges feszültség AC (50 / 60 Hz) 230 V
Névleges levezetőképesség (8/20 µs) [N-PE] 80 kA
Névleges levezetőképesség (8/20 µs) 20 kA
Névleges levezetőképesség (8/20 µs) [L-N] 20 kA
SPD az IEC EN 61643-1 szerint I+II. osztály
szélesség 50 mm
Szerelési mód Gyűjtősín 40 mm
Távjelzés igen
TOV-Spannung [L-N] - fail safe mode - 120 min 442 V
TOV-Spannung [L-N] - withstand mode - 5 s 440 V
TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA
Üzemi hőmérséklet max. 80 °C
Üzemi hőmérséklet min. -40 °C
Válaszidő <100 ns
Védelmi feszültségszint [L-N] ≤1,5
Védelmi feszültségszint [L-PE] 2,5 kV
Védettség IP20
Villámáram (10/350) [összes] 50 kA
Villámáram levezetőképesség (10/350 μs) 12,5 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff
Zulassungen VDE
Minden típus

Minden típus

Típus A pólusok kivitele Villámáram levezetőképesség (10/350 μs) Távjelzés Max. tartós feszültség, AC Védettség Rend. szám Mennyiség Legkisebb eladási egység
MCF50-NAR-TT 3+N/PE 12,5 kA nem 255 V IP20 5096975
1 Darab
MCF50-NAR-TT+FS 3+N/PE 12,5 kA igen 255 V IP20 5096977
1 Darab
