LightningController - MCF50-NAR-TT 3+N/PE | 12,5 | nem | 255 | IP20

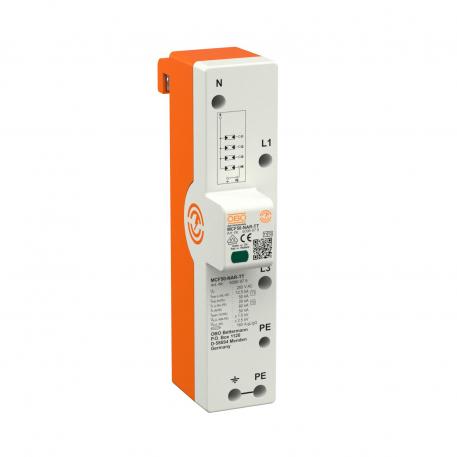

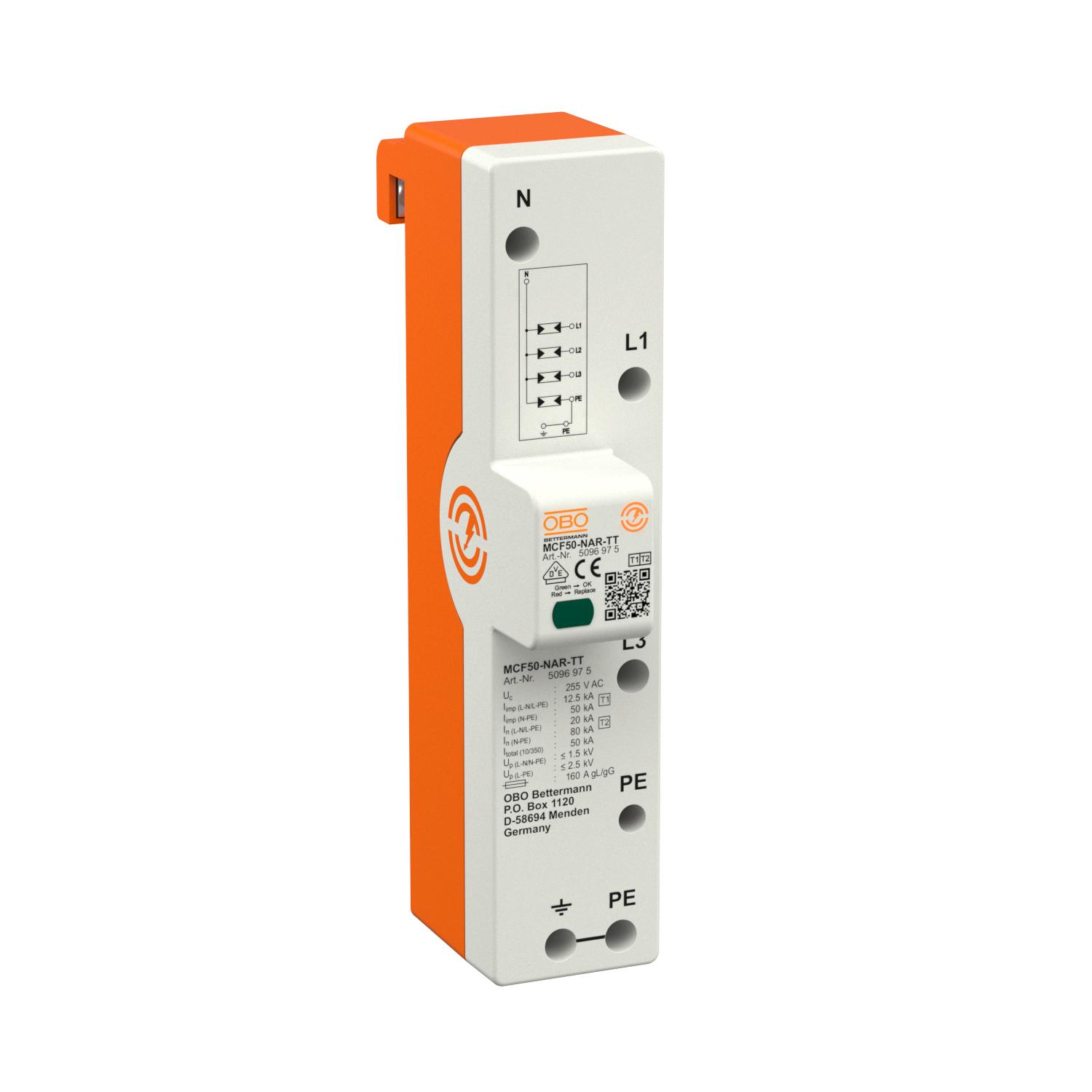

LightningController - MCF50-NAR-TT

Rend. szám 5096975 | EAN-kód 4012196608782

Rend. szám / Típus

A pólusok kivitele	3+N/PE

Villámáram levezetőképesség (10/350 μs)	12,5 kA

Távjelzés

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T1 + T2. típusú SPD, 40 mm-es gyűjtősínre történő szereléshez, TN-S- és TT-rendszerek

• Védelmi feszültségszint <1,5 kV a végberendezés védelme érdekében
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Akár 50 kA (10/350) villámáram-levezetőképességgel 3+NPE
• Megfelel az MSZ HD 60364-5-53 követelményeinek
• 50 kA zárlati áram megszakítóképesség, max. 160 A gL/gG előtét-biztosítók
• Szikraközös technológia

Alkalmazás: villámvédelemmel vagy szabadvezetékes betáplálással ellátott épületekben.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Forgatónyomaték	3,5 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	7 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	10 mm²
Hálózattípus	TN-S, TT
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Ház anyaga	PA UL 94 V-0
hossz	226 mm
Jelzés a készüléken	optikai
Kivitel	3+NPE
Legmagasabb tartós feszültség (L-N)	255 V
Legmagasabb tartós feszültség (N-PE)	255 V
Levezetőképesség (8/20 μs) [összes]	80 kA
Magasság	109 mm
Max. hálózatoldali túláramvédelem	160 A
Max. tartós feszültség, AC	255 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	50 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	100 kA
Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	50 kA
Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG

Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	7 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	80 kA
Névleges levezetőképesség (8/20 µs)	20 kA
Névleges levezetőképesség (8/20 µs) [L-N]	20 kA
SPD az IEC EN 61643-1 szerint	I+II. osztály
szélesség	50 mm
Szerelési mód	Gyűjtősín 40 mm
Távjelzés	nem
TOV-Spannung [L-N] - fail safe mode - 120 min	442 V
TOV-Spannung [L-N] - withstand mode - 5 s	440 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,5
Védelmi feszültségszint [L-PE]	2,5 kV
Védettség	IP20
Villámáram (10/350) [összes]	50 kA
Villámáram levezetőképesség (10/350 μs)	12,5 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
Zulassungen	VDE
