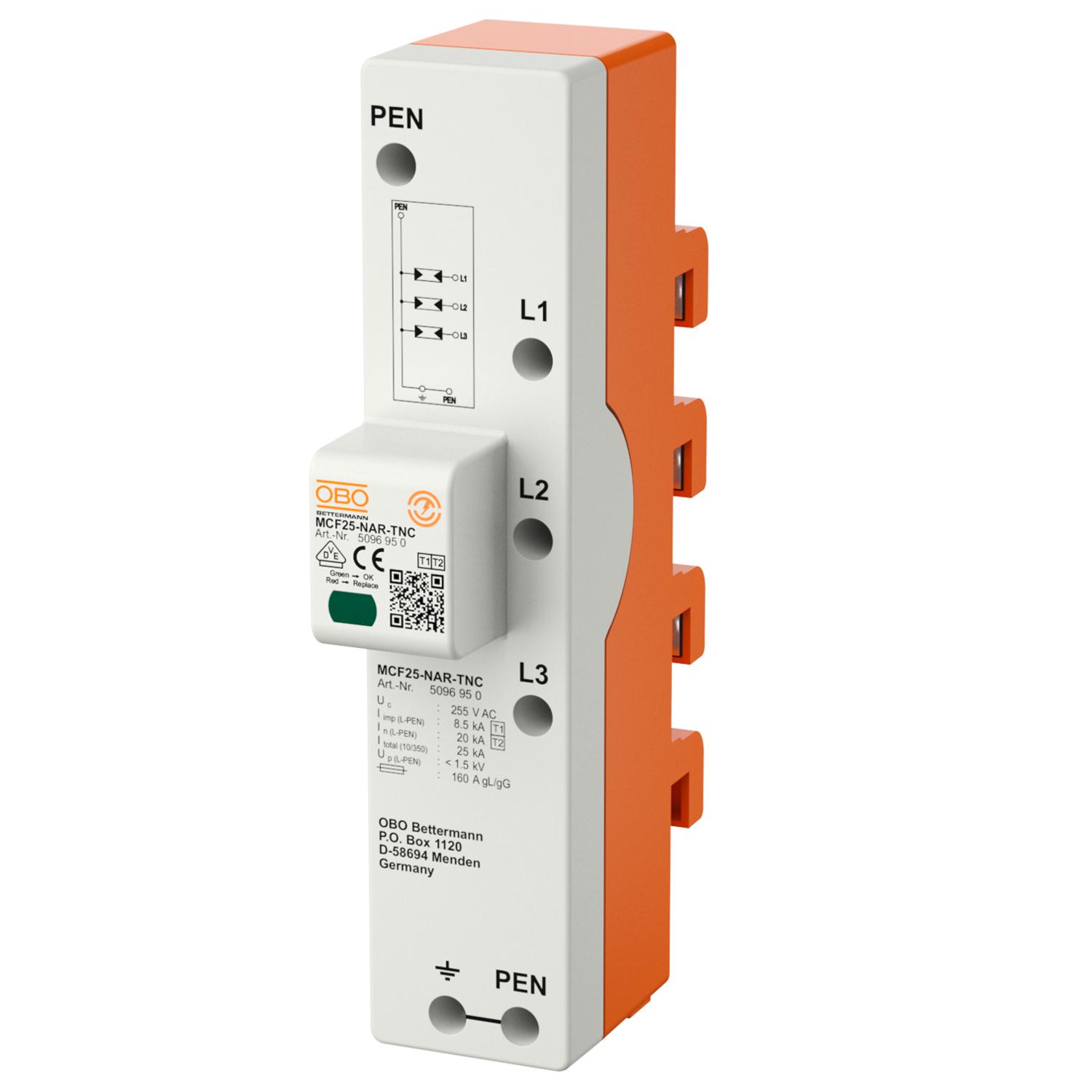

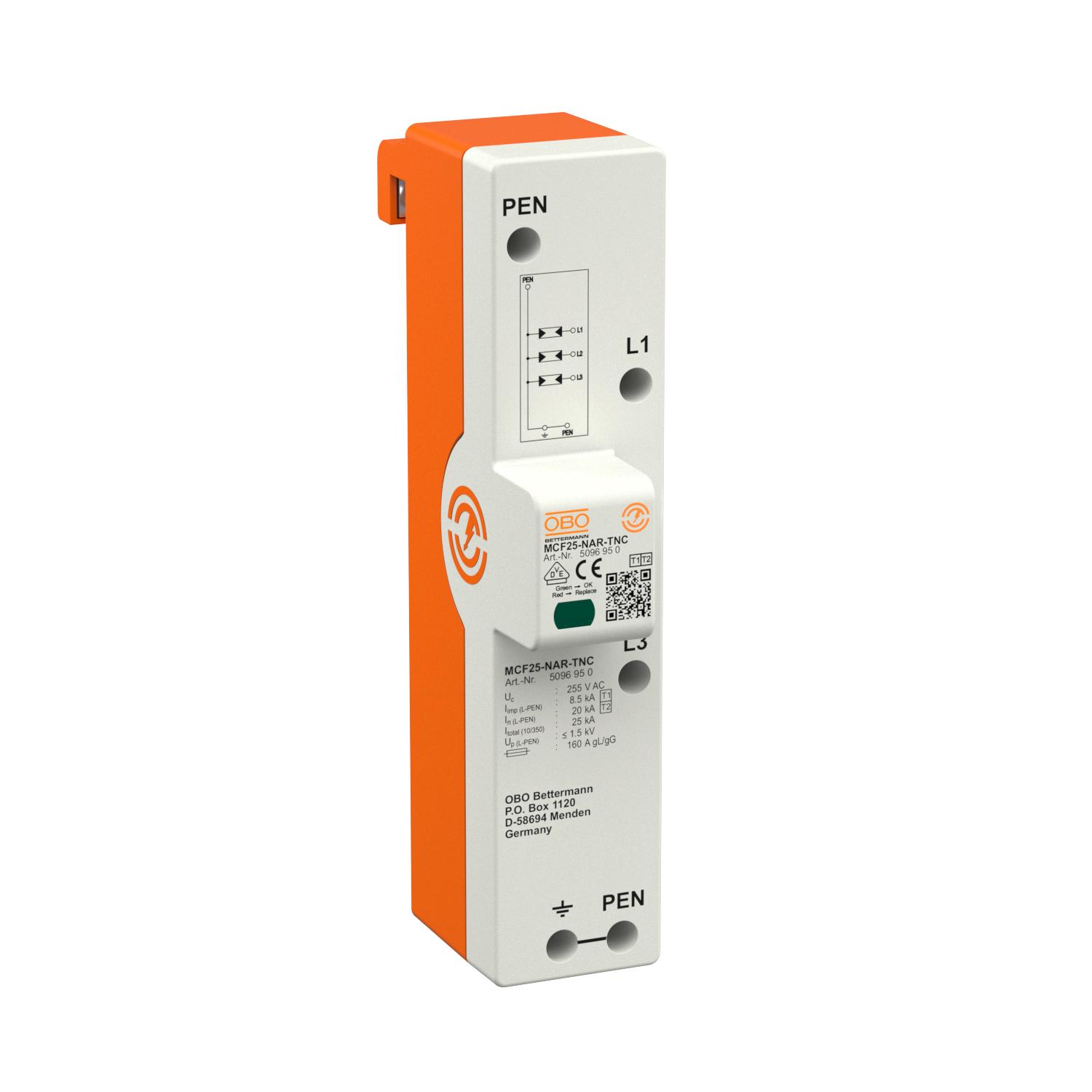

TermékleírásT1+T2 típusú SPD, 40 mm-es gyűjtősínre történő szerelés, TN-C rendszerek
• Védelmi feszültségszint ≤ 1,5 kV a végberendezés védelme érdekében
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Akár 25 kA (10/350) villámáram levezetőképességgel, 3-pólusú
• Megfelel a VDE 0100-534 (IEC 60364-5-53) szerinti követelményeknek
• Zárlati áram megszakítóképesség 50 kA-ig, max. 160 A gL/gG előtét-biztosítók
• Potenciálmentes váltóérintkezővel a távjelzéshez
Alkalmazás: szabadvezetékes betáplálással ellátott épületekben.
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 3 Forgatónyomaték 3,5 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 7 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 10 mm² Hálózattípus TN-C Hálózattípus TN igen Hálózattípus TN-C igen Ház anyaga PA UL 94 V-0 hossz 226 mm Jelzés a készüléken optikai Kivitel 3+NPE Legmagasabb tartós feszültség (L-N) 255 V Levezetőképesség (8/20 μs) [összes] 60 kA Magasság 109 mm Max. hálózatoldali túláramvédelem 160 A Max. tartós feszültség, AC 255 V Maximaler Ableitstoßstrom (8/20 μs) [L-N] 50 kA Maximális előtétbiztosítás 160 A Maximális levezetőképesség (8/20 μs) 50 kA Méret 255V Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 7 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm² MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) 20 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA SPD az IEC EN 61643-1 szerint I+II. osztály szélesség 50 mm Szerelési mód Gyűjtősín 40 mm Távjelzés nem TOV-Spannung [L-N] - fail safe mode - 120 min 442 V TOV-Spannung [L-N] - withstand mode - 5 s 440 V Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <100 ns Védettség IP20 Villámáram (10/350) [összes] 25 kA Villámáram levezetőképesség (10/350 μs) 8,5 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Zulassungen VDE - Minden típus
- Letöltések
-
Katalógus Überspannungsschutz , 28.42MB , pdfEU megfelelőségi nyilatkozat MCF25-NAR-TNC / 5096950 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat MCF25-NAR-TNC / 5096950 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat MCF25-NAR-TNC / 5096950 , 0.12MB , pdfJelhasználati engedély VDE Jelhasználati engedély MCF NAR , 0.12MB , pdfJelhasználati engedély VDE jelölésengedély, MCF 75, MCF 100 , 0.12MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 2.00MB , pdfKiválasztási segédlet Kiválasztási segédlet túlfeszültség-védelemhez , 2.00MB , pdfSzerelési útmutató Szerelési útmutató, MCF25-NAR - MCF30-NAR , 0.17MB , pdf
