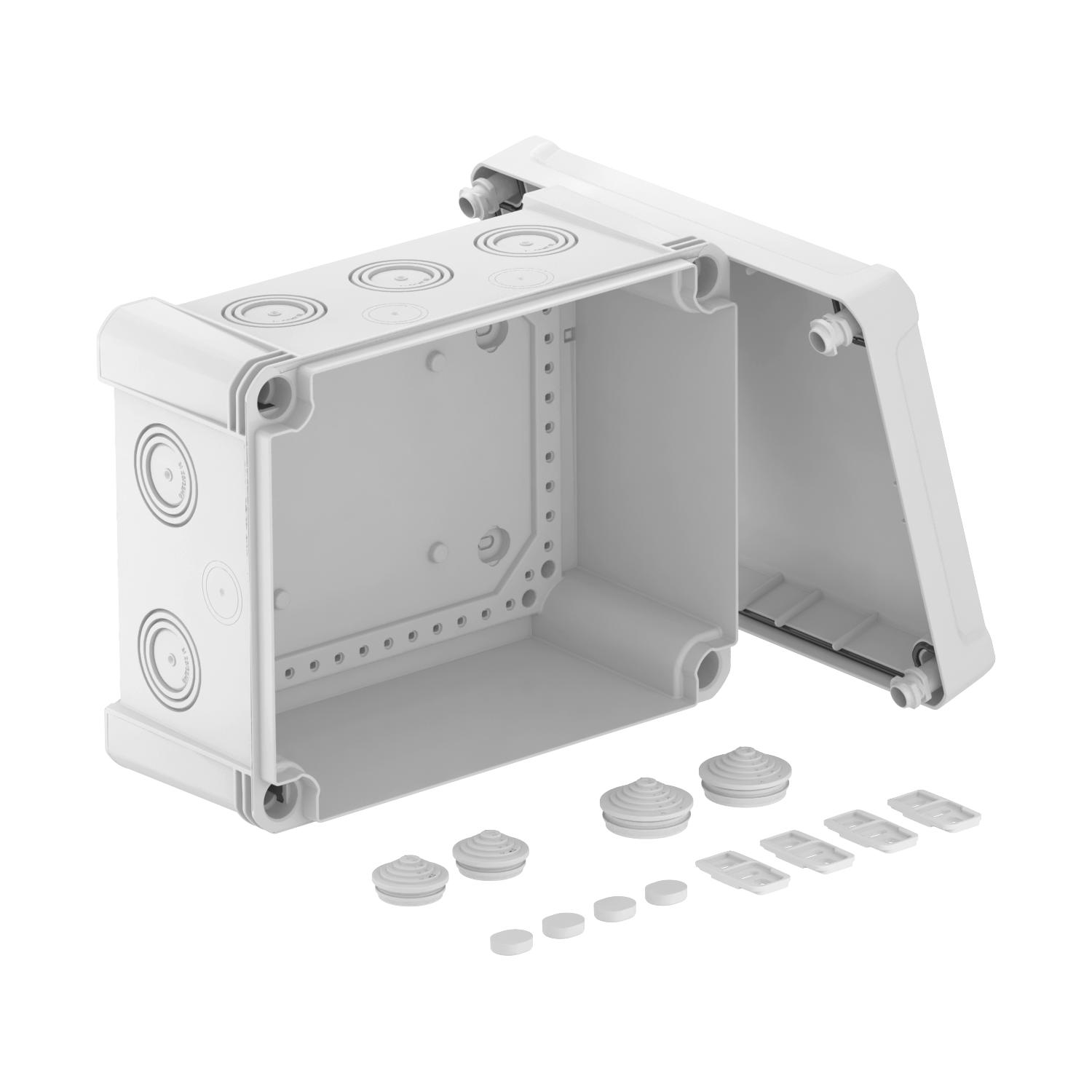

Leágazódoboz, X 16
Rend. szám 2005020 | EAN-kód 4012196577446
- Termékleírás
-
TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült. Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag Polikarbonát Árnyékolással nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,0078 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 241 mm Időjárásálló igen kitörhető cső-bevezetőnyílással rendelkezik. 10 x Ø25/32/40
lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 126 mm Max. Vezeték-keresztmetszet 16 mm² Méret 240x191x125 Névleges belső méret 227x177x110 mm Névleges feszültség 750 V Névleges keresztmetszet max. 16 mm² Névleges keresztmetszet min. 6 mm² Plombálható igen Robbanásbiztos kivitel nem Schutzgrad IK-Code IK09 Sorolható igen szélesség 191 mm Szerelési mód Falra/mennyezetre szerelés Szín világosszürke; RAL 7035 Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 - Minden típus
-
Minden típus
