Leágazódoboz, X 06, kalapsínnel 137x105x68 | 8 | IP67 | grau / transparent

Leágazódoboz, X 06, kalapsínnel

Rend. szám 2005092 | EAN-kód 4012196582723

Rend. szám / Típus	2005092 / X06 R LGR-TR

Névleges belső méret	137x105x68 mm

Bevezető nyílások száma	8

Védettség	IP67

Szín	grau / transparent

Termékleírás

Termékleírás

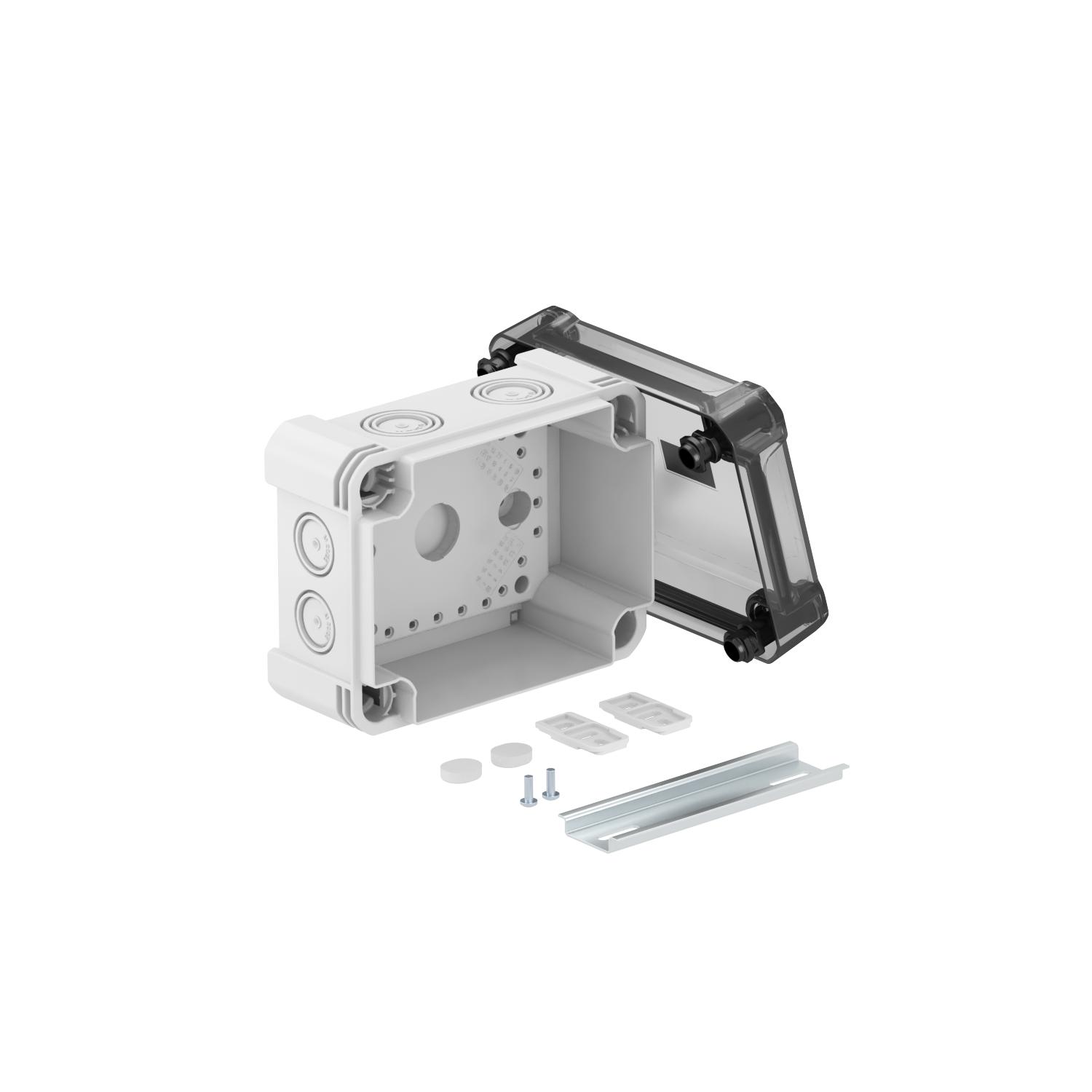

Leágazódoboz kalapsínnel kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Átlátszó fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
2069-es típusú kalapsínnel.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.

Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája	Elősajtolás
a szerelvényezésnél	tartósín
Alak	derékszögű
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Anyag	Polikarbonát
Árnyékolással	nem
Bevezetés fajtája	Lépcsős membrán, méretre vágható
Bevezető nyílások száma	8
Bevezetőnyílás hátulról	nem
CO₂-lábnyom (GWP) bölcsőtől a kapuig	1,941 kg CO₂e / 1 Darab
Fedél	nem átlátszó
Fedéllel	igen
Fedélrögzítés	csavarozott
Halogénmentes	igen
hossz	151 mm
Időjárásálló	igen
kitörhető cső-bevezetőnyílással rendelkezik.	4 x Ø20/25, 4 x Ø20/25/32
lángálló	VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C

Magasság	86 mm
Max. Vezeték-keresztmetszet	6 mm²

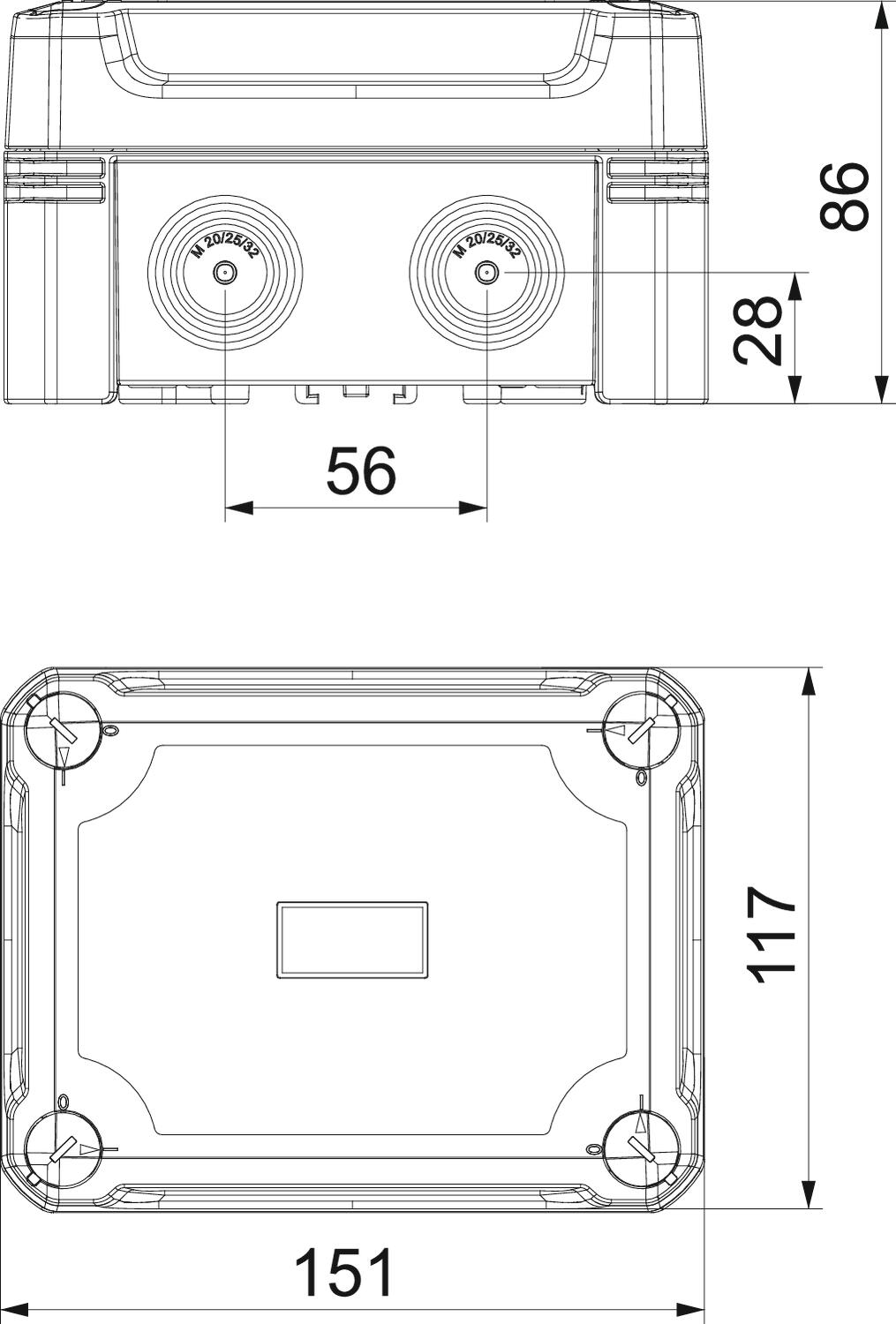

Méret	150x116x86
Névleges belső méret	137x105x68 mm
Névleges feszültség	750 V
Névleges keresztmetszet max.	6 mm²
Névleges keresztmetszet min.	2,5 mm²
Plombálható	igen
Robbanásbiztos kivitel	nem
Schutzgrad IK-Code	IK09
Sorolható	igen
szélesség	117 mm
Szerelési mód	Falra/mennyezetre szerelés
Szín	grau / transparent
Ui névleges szigetelési feszültség	750 V
Ütésálló	igen
Üvegszállal erősített	igen
Védettség	IP67
