Leágazódoboz, X 04
Rend. szám 2005118 | EAN-kód 4012196580491
- Termékleírás
-

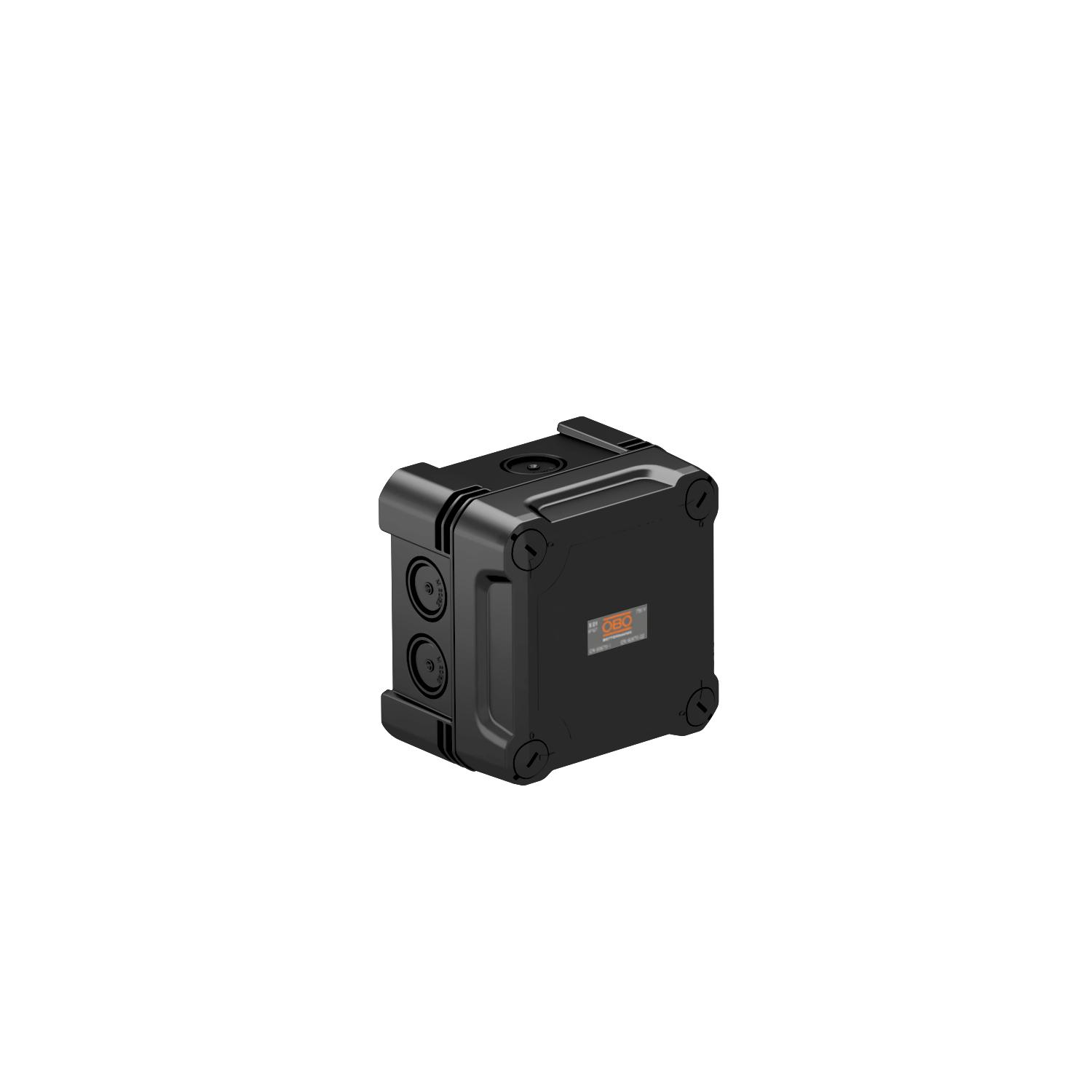

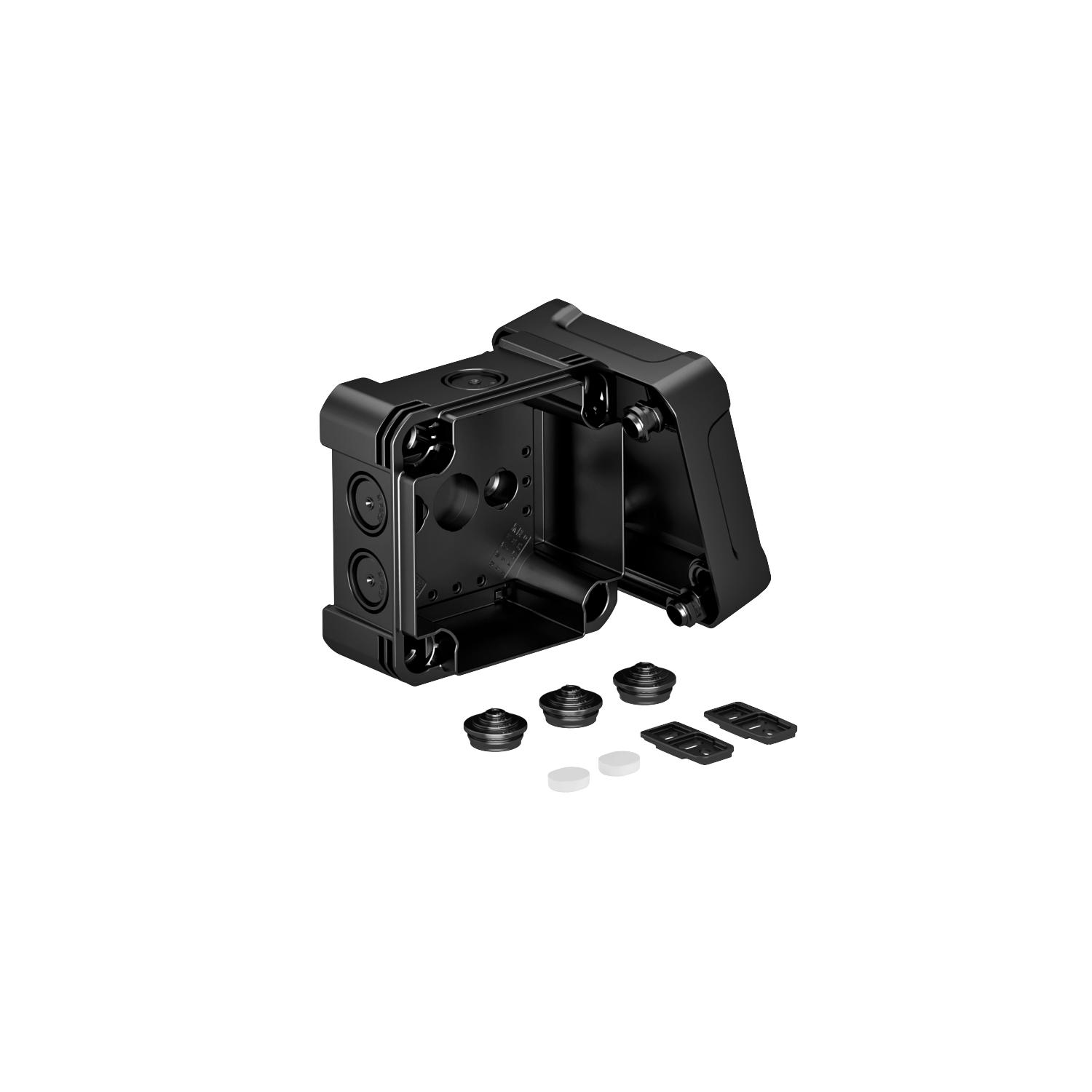

TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Négyszögletes forma kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak Négyzetes Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag Polikarbonát Árnyékolással nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 7 Bevezetőnyílás hátulról nem CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,0503 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 114 mm Időjárásálló igen kitörhető cső-bevezetőnyílással rendelkezik. 7 x Ø20/25

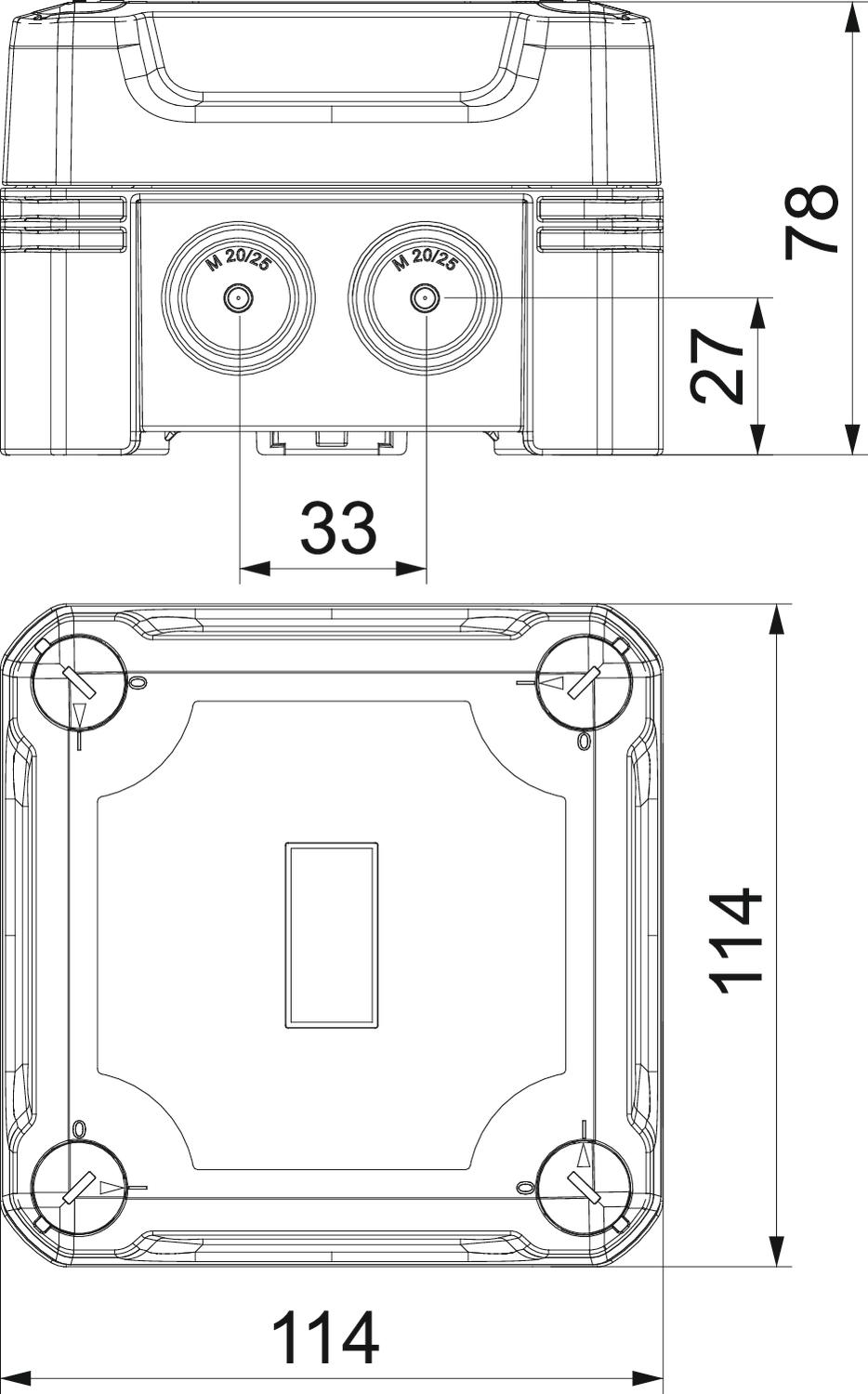

lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 78 mm Max. Vezeték-keresztmetszet 4 mm² Méret 114x114x78 Névleges belső méret 102x102x60 mm Névleges feszültség 750 V Névleges keresztmetszet max. 4 mm² Névleges keresztmetszet min. 1,5 mm² Plombálható igen Robbanásbiztos kivitel nem Schutzgrad IK-Code IK09 Sorolható igen szélesség 114 mm Szerelési mód Falra/mennyezetre szerelés Szín grafitszürke; RAL 9011 Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 - Minden típus
-
Minden típus
- Letöltések
-
Adatlap X04 SW / 2005118 , 0.33MB , pdfEU megfelelőségi nyilatkozat X04 SW / 2005118 , 0.13MB , pdfUK megfelelőségi nyilatkozat X04 SW / 2005118 , 0.10MB , pdfREACH Megfelelőségi nyilatkozat X04 SW / 2005118 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat X04 SW / 2005118 , 0.13MB , pdfSzerelési útmutató Szerelési útmutató, X-sorozat , 2.29MB , pdfHasználati útmutató Fúrósablon, X04 , 0.03MB , pdf
