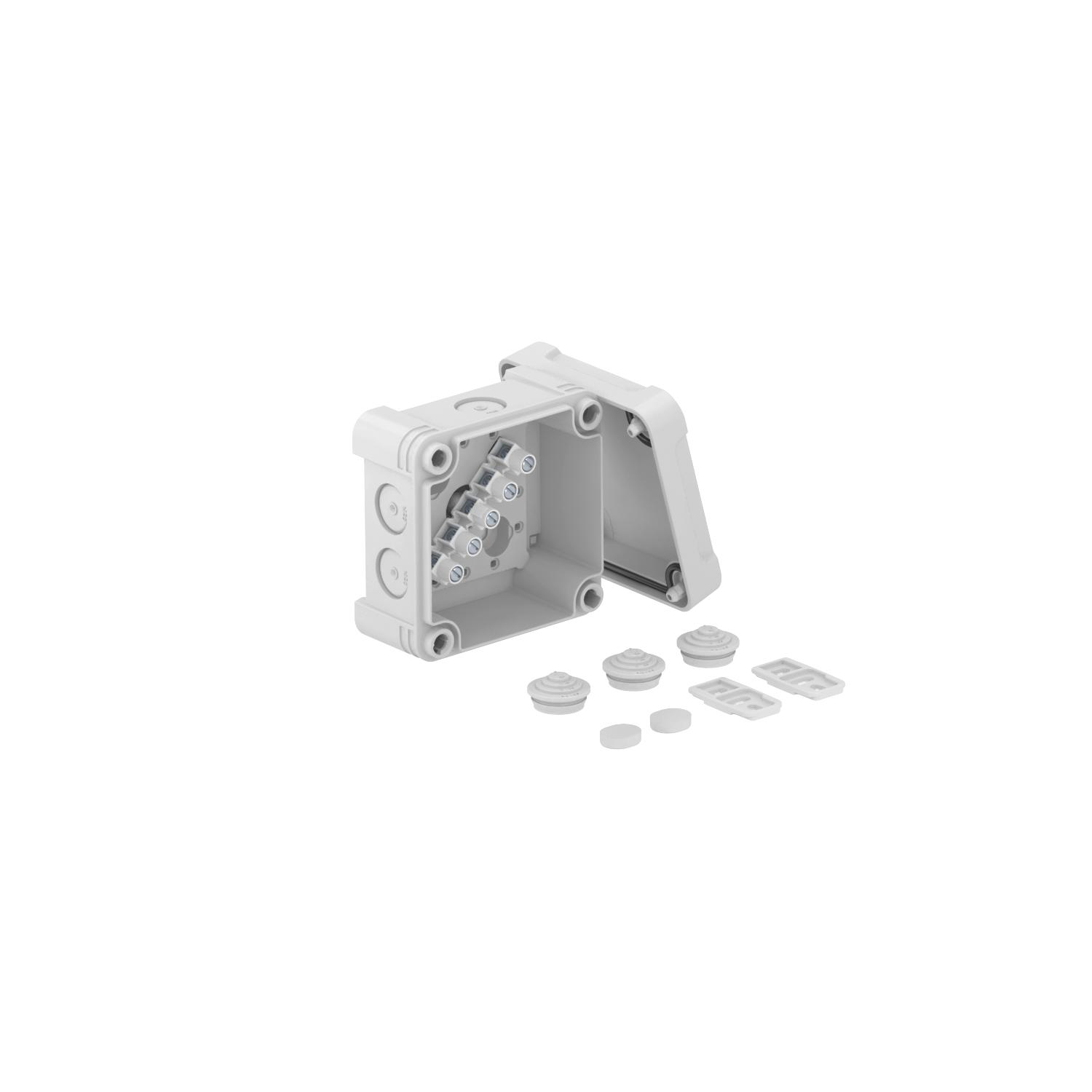

Leágazódoboz, X 01, sorkapoccsal 85x85x45 | 7 | IP67 | világosszürke; RAL 7035

Leágazódoboz, X 01, sorkapoccsal

Rend. szám 2005190 | EAN-kód 4012196584420

Rend. szám / Típus	2005190 / X01 T LGR

Névleges belső méret	85x85x45 mm

Bevezető nyílások száma	7

Védettség	IP67

Szín	világosszürke; RAL 7035

Termékleírás

Termékleírás

Leágazódoboz sorkapoccsal kábelek és vezetékek csatlakoztatására beltéren és kültéren. Négyszögletes forma kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Tartalmazza az 5-pólusú sorkapcsot.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.

Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája	Elősajtolás
a szerelvényezésnél	Kapocs
Alak	Négyzetes
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Anyag	Polikarbonát
Árnyékolással	nem
Bevezetés fajtája	Lépcsős membrán, méretre vágható
Bevezető nyílások száma	7
Bevezetőnyílás hátulról	nem
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,7644 kg CO₂e / 1 Darab
Fedél	nem átlátszó
Fedéllel	igen
Fedélrögzítés	csavarozott
Halogénmentes	igen
hossz	95 mm
Időjárásálló	igen
kitörhető cső-bevezetőnyílással rendelkezik.	7 x Ø20
lángálló	VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C

Magasság	60 mm
Max. Vezeték-keresztmetszet	1,5 mm²

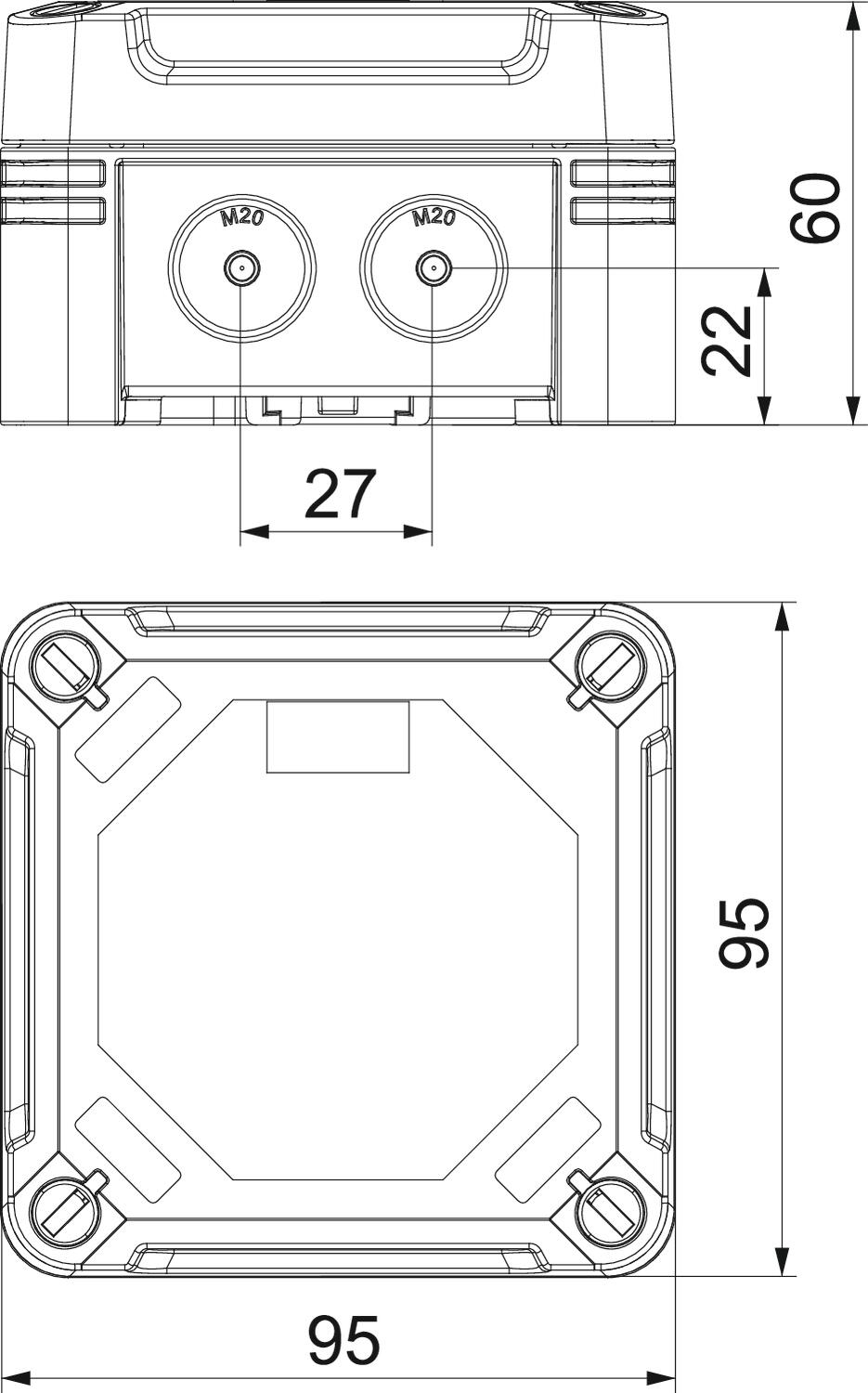

Méret	95x95x60
Névleges belső méret	85x85x45 mm
Névleges feszültség	750 V
Névleges keresztmetszet max.	1,5 mm²
Névleges keresztmetszet min.	0,8 mm²
Plombálható	igen
Robbanásbiztos kivitel	nem
Schutzgrad IK-Code	IK09
Sorolható	igen
szélesség	95 mm
Szerelési mód	Falra/mennyezetre szerelés
Szín	világosszürke; RAL 7035
Ui névleges szigetelési feszültség	750 V
Ütésálló	igen
Üvegszállal erősített	igen
Védettség	IP67
