Leágazódoboz, X 01 85x85x45 | 7 | IP67 | világosszürke; RAL 7035

Leágazódoboz, X 01

Rend. szám 2005000 | EAN-kód 4012196577361

Rend. szám / Típus

Névleges belső méret	85x85x45 mm

Bevezető nyílások száma	7

Védettség	IP67

Szín

Termékleírás

Termékleírás

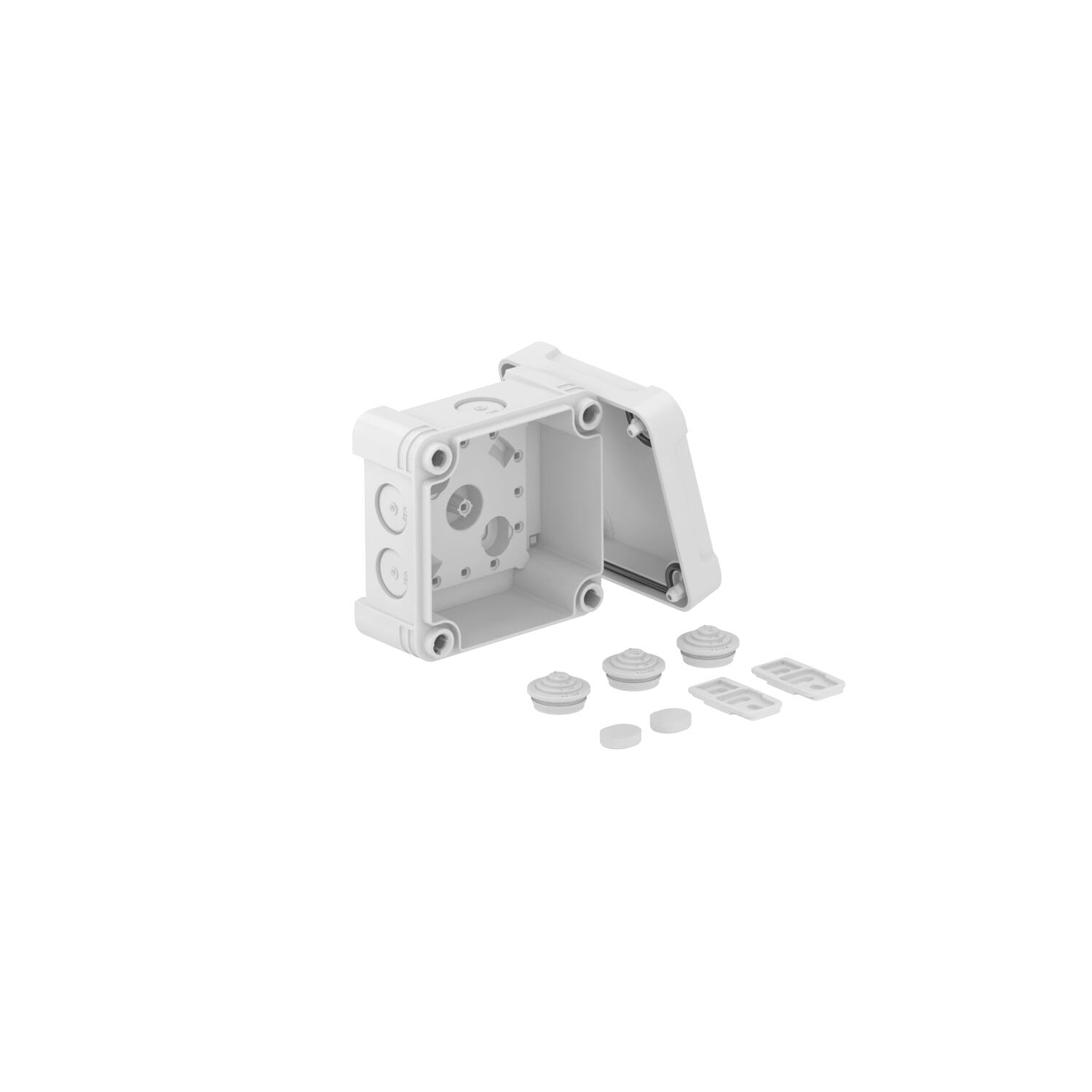

Leágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Négyszögletes forma kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.

Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája	Elősajtolás
a szerelvényezésnél	nélkül
Alak	Négyzetes
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Anyag	Polikarbonát
Árnyékolással	nem
Bevezetés fajtája	Lépcsős membrán, méretre vágható
Bevezető nyílások száma	7
Bevezetőnyílás hátulról	nem
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,6855 kg CO₂e / 1 Darab
Fedél	nem átlátszó
Fedéllel	igen
Fedélrögzítés	csavarozott
Halogénmentes	igen

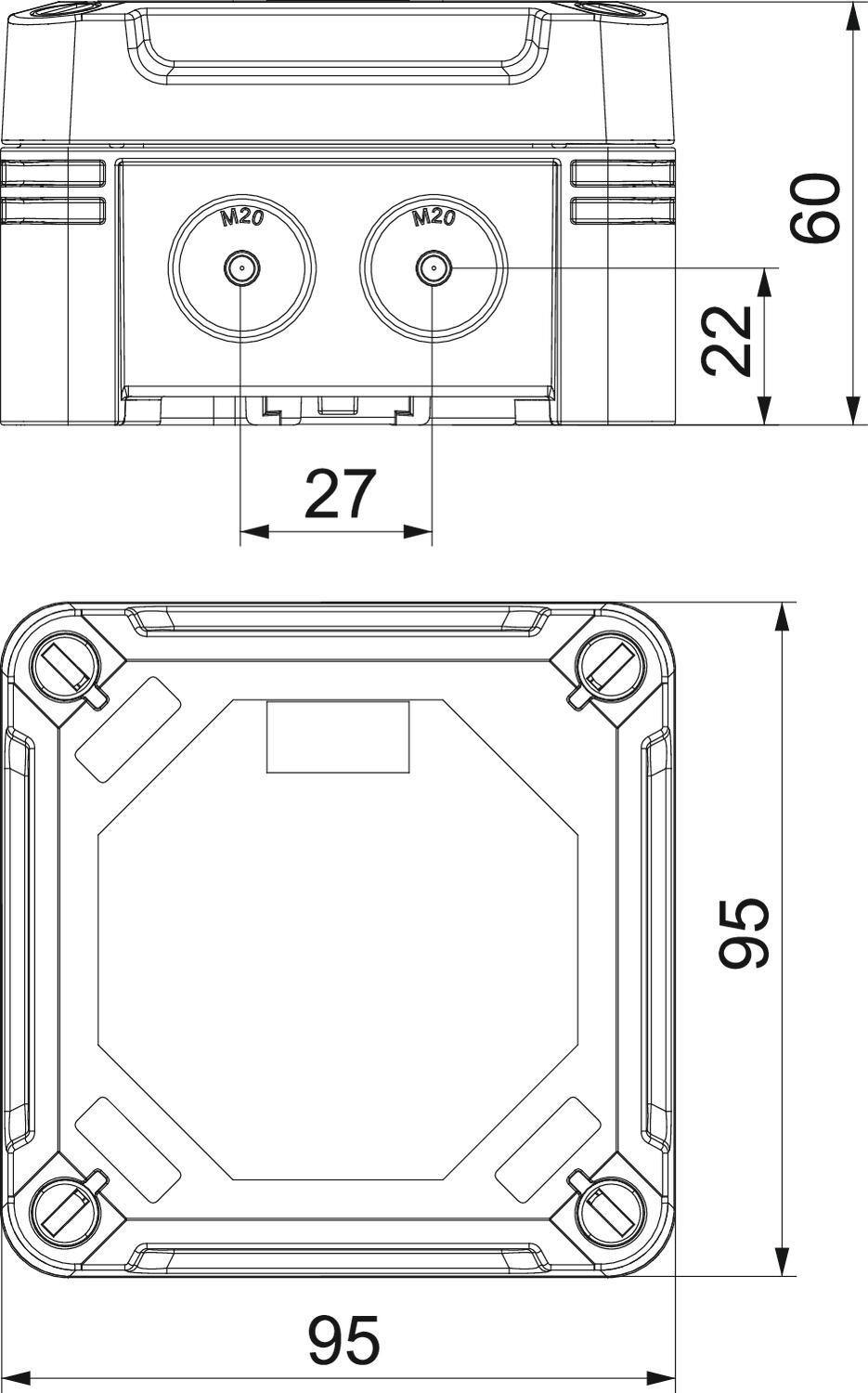

hossz	95 mm
Időjárásálló	igen
kitörhető cső-bevezetőnyílással rendelkezik.	7 x Ø20
lángálló	VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C

Magasság	60 mm
Max. Vezeték-keresztmetszet	1,5 mm²
Méret	95x95x60
Névleges belső méret	85x85x45 mm
Névleges feszültség	750 V
Névleges keresztmetszet max.	1,5 mm²
Névleges keresztmetszet min.	0,8 mm²
Plombálható	igen
Robbanásbiztos kivitel	nem
Schutzgrad IK-Code	IK09
Sorolható	igen
szélesség	95 mm
Szerelési mód	Falra/mennyezetre szerelés
Szín	világosszürke; RAL 7035
Ui névleges szigetelési feszültség	750 V
Ütésálló	igen
Üvegszállal erősített	igen
Védettség	IP67

Minden típus

Minden típus

Típus	Névleges belső méret	Bevezető nyílások száma	Védettség	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
X01 LGR	85x85x45 mm	7	IP67	világosszürke; RAL 7035	2005000	Darab	1 Darab
X01 LGR-TR	85x85x45 mm	7	IP67	grau / transparent	2005050	Darab	1 Darab
X01 SW	85x85x45 mm	7	IP67	grafitszürke; RAL 9011	2005110	Darab	1 Darab
X01 SW-RO	85x85x45 mm	7	IP67	schwarz / rot	2005140	Darab	1 Darab
