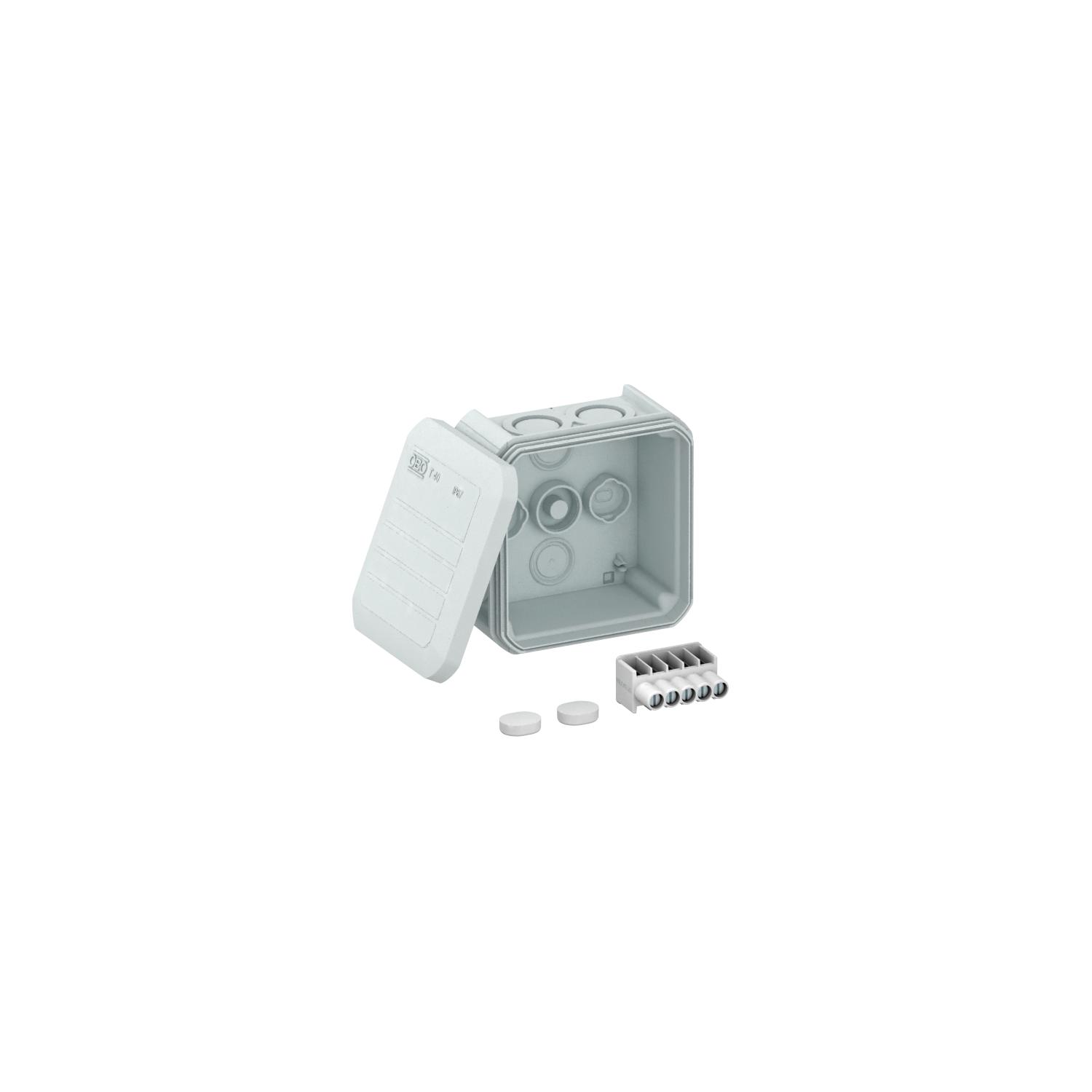

Leágazódoboz T 40, kikönnyítéssel, sorkapocsléccel
Rend. szám 2007904 | EAN-kód 4012195885382
- Termékleírás
-
TermékleírásLeágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Négyzetes forma kikönnyítéssel az oldalán és az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Erős rögzítőfedéllel. Halogénmentes és UV-álló anyagokból készült. Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK07 a DIN EN 50102 szerint.
névleges belső méret: 77x77x46 mm
Leágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Négyzetes forma kikönnyítéssel az oldalán és az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség a belső rögzítésre és sarokdómon keresztül történő szerelésre. Erős rögzítőfedéllel. Halogénmentes és UV-álló anyagokból készült. Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK07 a DIN EN 50102 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A kapcsok darabszáma 5 A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak Négyzetes Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag Polipropilén Árnyékolással nem Bevezetés fajtája Tömszelence Bevezetés típusa Dugaszolható tömítés Bevezető nyílások száma 7 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,2692 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés rápattintható Halogénmentes igen hossz 90 mm Időjárásálló nem kitörhető cső-bevezetőnyílással rendelkezik. 7 x Ø20

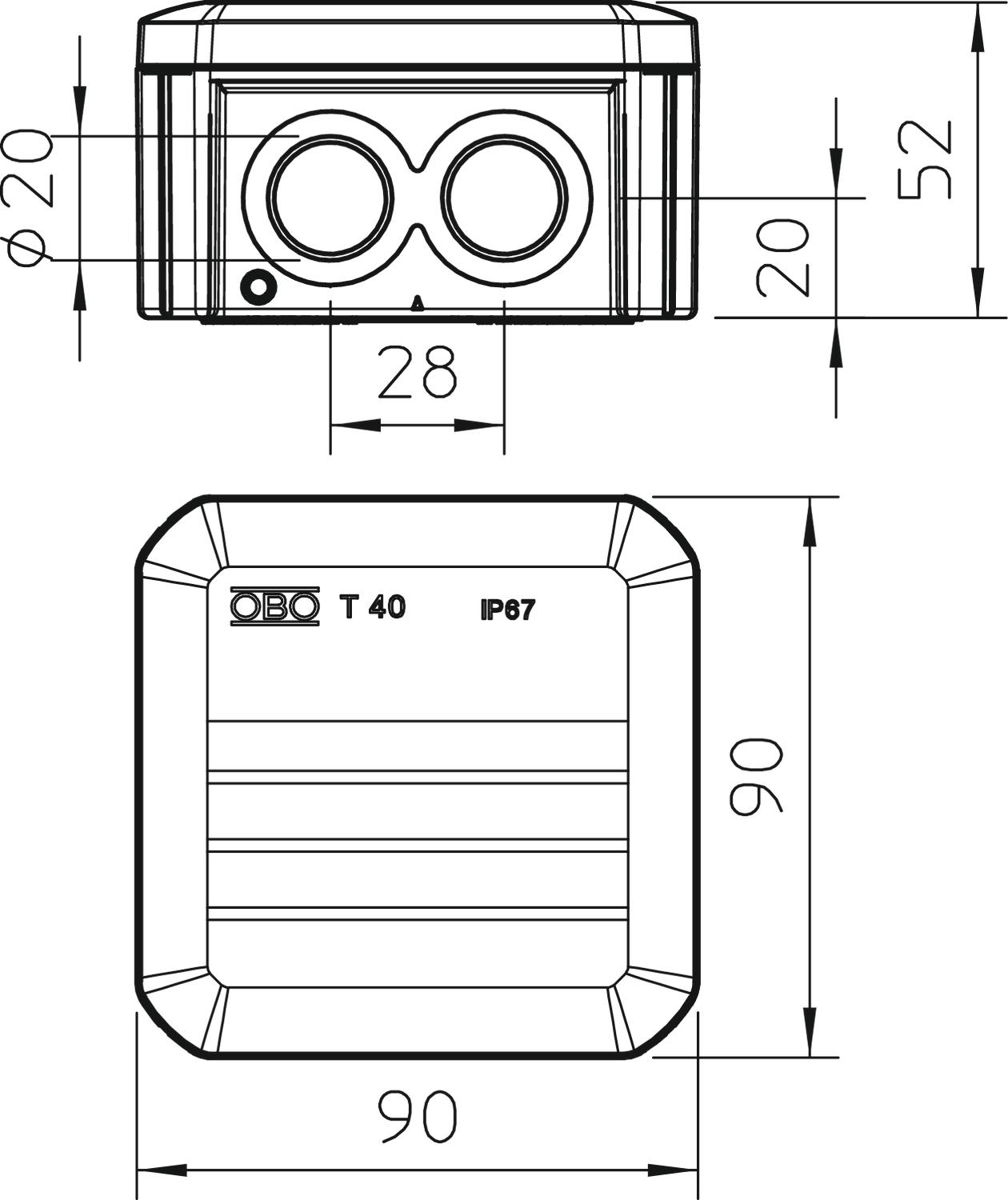

lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 52 mm Méret 90x90x52 Névleges belső méret 77x77x46 mm Névleges feszültség 500 V Névleges keresztmetszet min. 4 mm² Plombálható igen Porrobbanásveszélyes zónákhoz nélkül Robbanásbiztos kivitel nem robbanásveszélyes zónához nélkül Robbanásveszélyes zónához nélkül Schutzgrad IK-Code IK07 Sorolható igen szélesség 90 mm Szerelési mód Falra/mennyezetre szerelés Szín világosszürke; RAL 7035 Tűzálló kábelrendszerek – nélkül Ui névleges szigetelési feszültség 500 V Üvegszállal erősített nem Védettség IP67 - Minden típus
