Leágazódoboz T 250, lépcsős kábelbevezetővel, magasított fedéllel
Rend. szám 2007716 | EAN-kód 4012195985884
- Termékleírás
-

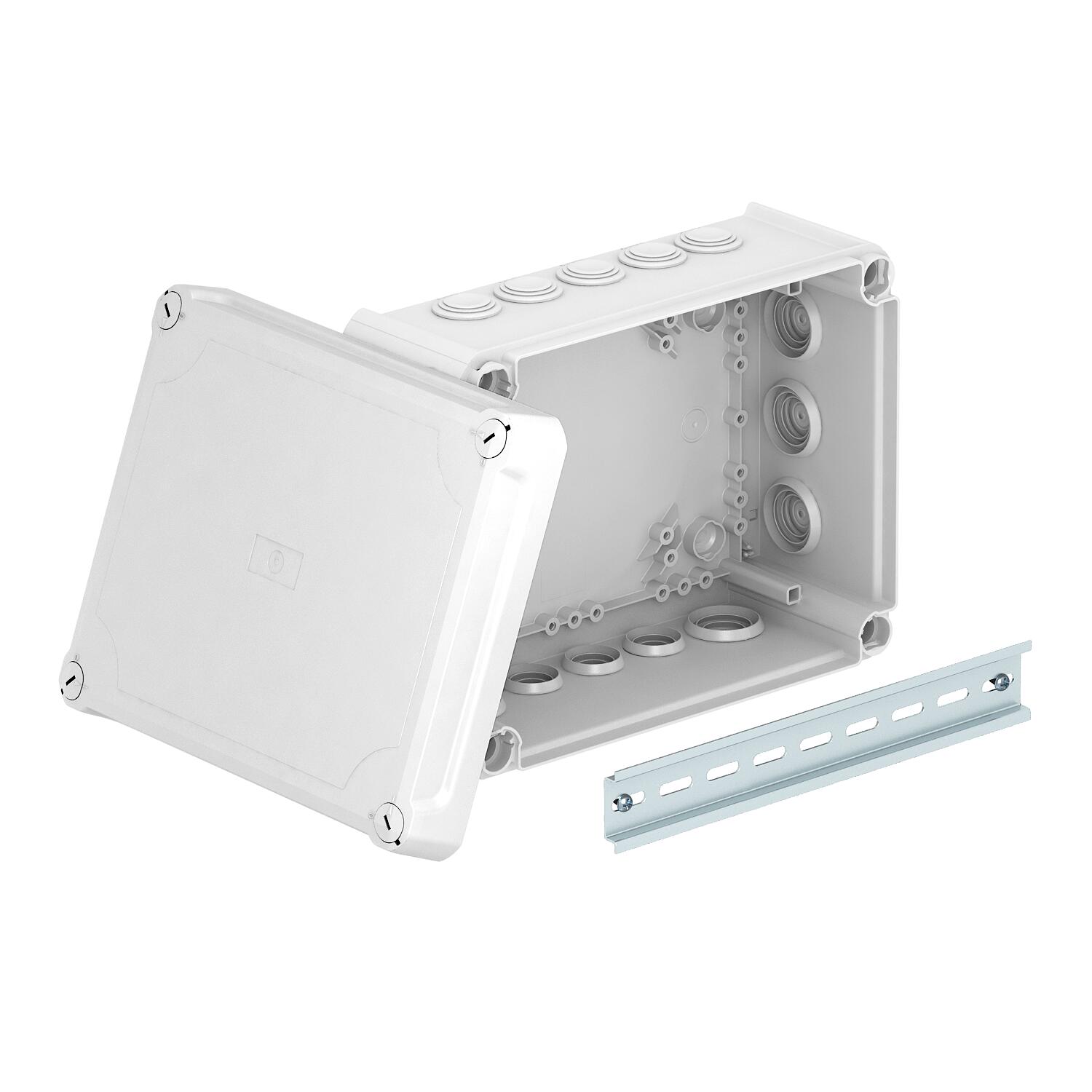

TermékleírásLeágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Téglalap alakú, membrános kábelbevezetőkkel az oldalán és kitörhető nyílásokkal az alján. Alkalmas fali vagy mennyezeti szereléshez, szerelőlemezekre történő rögzítéshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Magasított fedél, gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Kalapsínnel együtt.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK05 a DIN EN 50102 szerint.

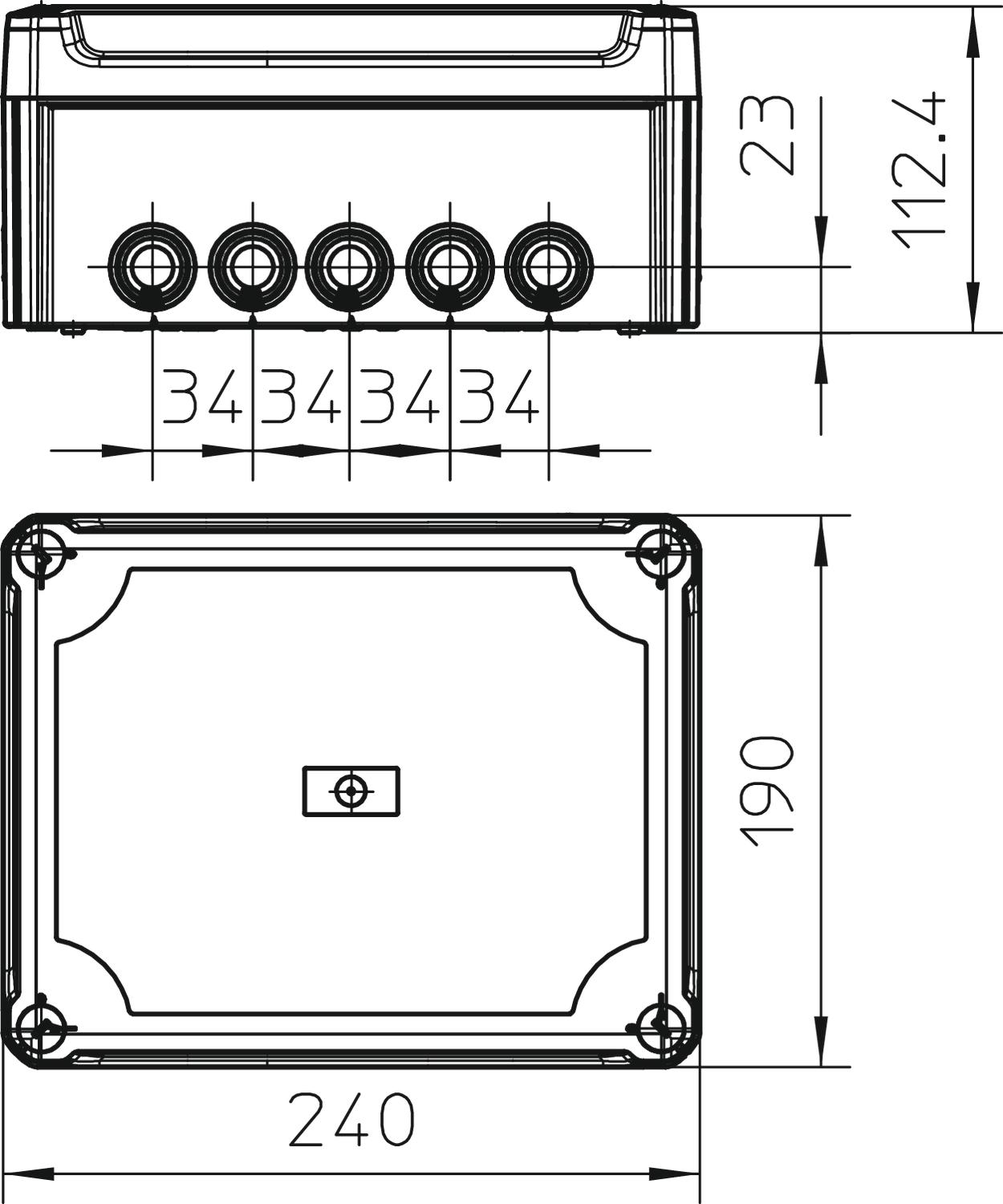

névleges belső méret: 225x173x103 mm
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája egyéb a szerelvényezésnél nélkül Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag polipropilén / polikarbonát Árnyékolással nem Bevezetés fajtája Kábel Bevezetés típusa Csőbetvezető idom Bevezető nyílások száma 16 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,3276 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 240 mm Időjárásálló nem kitörhető cső-bevezetőnyílással rendelkezik. 9xM25
7xM32
lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 112 mm Méret 240x190x115 Névleges belső méret 225x173x103 mm Névleges feszültség 500 V Plombálható igen Porrobbanásveszélyes zónákhoz nélkül Robbanásbiztos kivitel nem robbanásveszélyes zónához nélkül Robbanásveszélyes zónához nélkül Schutzgrad IK-Code IK05 Sorolható igen szélesség 190 mm Szerelési mód Falra/mennyezetre szerelés Szín világosszürke; RAL 7035 Tűzálló kábelrendszerek – nélkül Ui névleges szigetelési feszültség 500 V Üvegszállal erősített igen Védettség IP66 - Minden típus
