Leágazódoboz T 160, zárt, magasított fedéllel

Rend. szám 2007734 | EAN-kód 4012195985914

2007734 / T 160 OE HD LGR
176x135x84 mm
IP66
világosszürke; RAL 7035
Termékleírás
Termékleírás

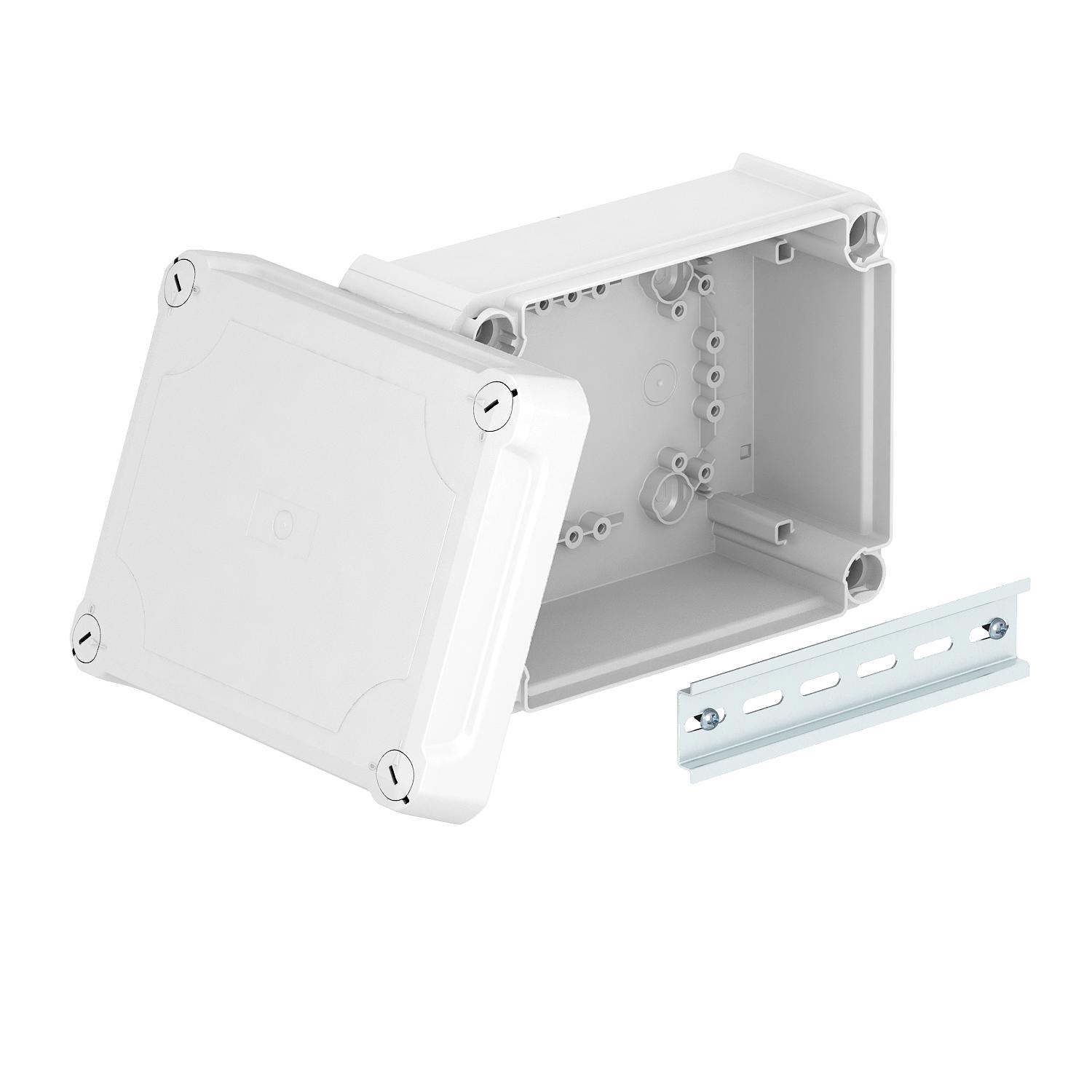

Zárt leágazódoboz a kábelek és vezetékek csatlakoztatásához beltéren és védett kültéri területeken. Téglalap alakú, bevezetések nélkül, merev oldalfallal. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Magasított fedél, gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Kalapsínnel együtt.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK04 a DIN EN 50102 szerint.
névleges belső méret: 176x135x84 mm
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • halogénmentes; klór, fluor és bróm nélkül
  • lángálló 650°C
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • névleges feszültség 500 V
  • védettség: IP66
  • IK05
Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája nélkül
a szerelvényezésnél nélkül
Alak derékszögű
Alkalmazási hőmérséklet-tartomány max. 60 °C
Alkalmazási hőmérséklet-tartomány min. -5 °C
Anyag polipropilén / polikarbonát
Árnyékolással nem
Bevezetés fajtája Kábel
Bevezetés típusa nincs
Bevezetőnyílás hátulról igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,5198 kg CO₂e / 1 Darab
Fedél nem átlátszó
Fedéllel igen
Fedélrögzítés csavarozott
Halogénmentes igen
hossz 190 mm
Időjárásálló nem
kitörhető cső-bevezetőnyílással rendelkezik.

nincs

lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C
Magasság 94 mm

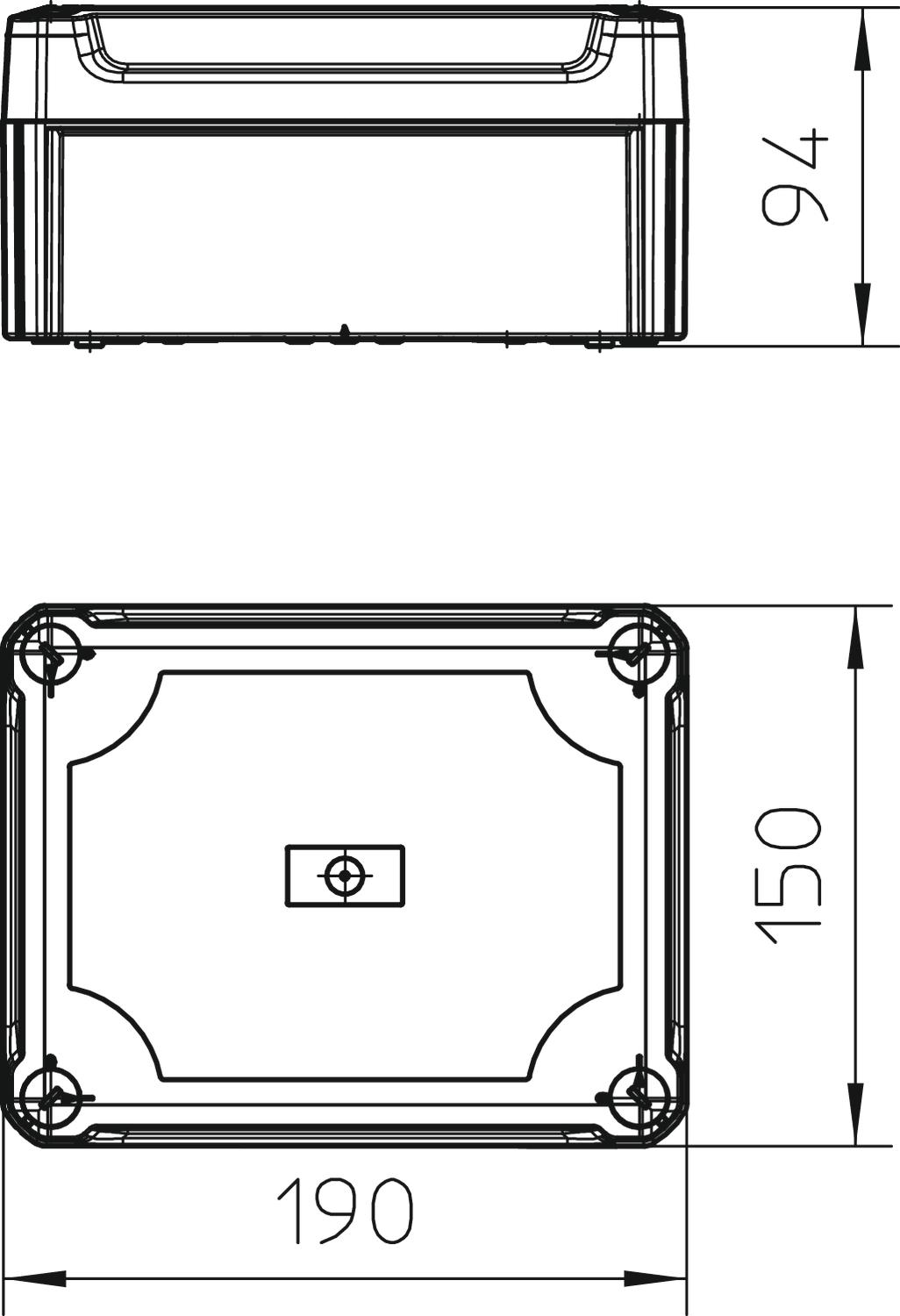

Méret 190x150x94
Névleges belső méret 176x135x84 mm
Névleges feszültség 500 V
Plombálható igen
Porrobbanásveszélyes zónákhoz nélkül
Robbanásbiztos kivitel nem
robbanásveszélyes zónához nélkül
Robbanásveszélyes zónához nélkül
Schutzgrad IK-Code IK04
Sorolható igen
szélesség 150 mm
Szerelési mód Falra/mennyezetre szerelés
Szín világosszürke; RAL 7035
Tűzálló kábelrendszerek – nélkül
Ui névleges szigetelési feszültség 500 V
Üvegszállal erősített igen
Védettség IP66
Minden típus

Minden típus

Típus Névleges belső méret Védettség Szín Rend. szám Mennyiség Legkisebb eladási egység
T 160 OE HD LGR 176x135x84 mm IP66 világosszürke; RAL 7035 2007734
1 Darab
