Leágazódoboz T 160, lépcsős kábelbevezetővel, magasított fedéllel 176x135x84 | 12 | IP66 | világosszürke; RAL 7035

Leágazódoboz T 160, lépcsős kábelbevezetővel, magasított fedéllel

Rend. szám 2007714 | EAN-kód 4012195985877

Rend. szám / Típus

Névleges belső méret	176x135x84 mm

Bevezető nyílások száma	12

Védettség	IP66

Szín	világosszürke; RAL 7035

Termékleírás

Termékleírás

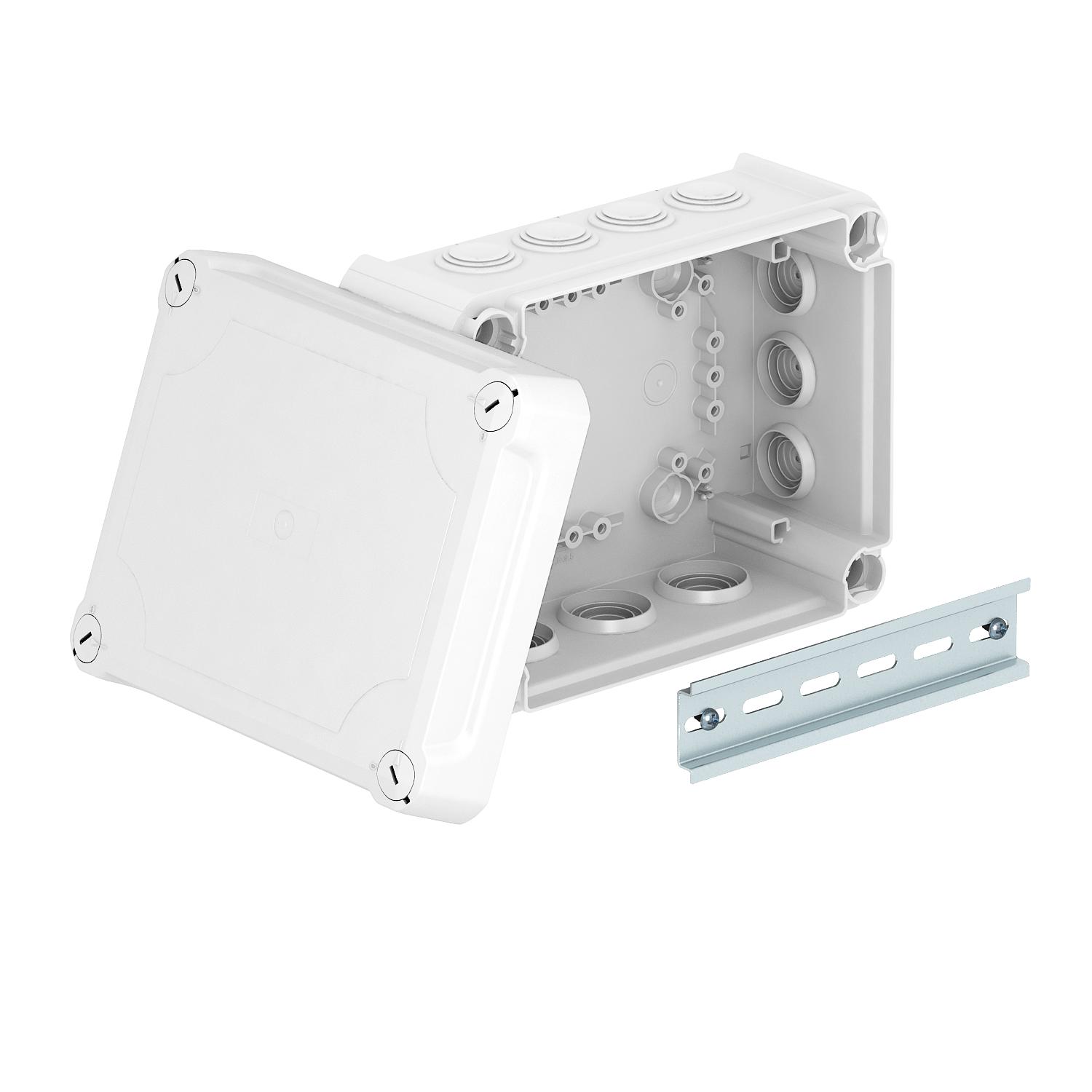

Leágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Téglalap alakú, membrános kábelbevezetőkkel az oldalán és kitörhető nyílásokkal az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Magasított fedél, gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Kalapsínnel együtt.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK05 a DIN EN 50102 szerint.
névleges belső méret: 176x135x84 mm

Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája	egyéb
a szerelvényezésnél	nélkül
Alak	derékszögű
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Anyag	polipropilén / polikarbonát
Árnyékolással	nem
Bevezetés fajtája	Kábel
Bevezetés típusa	Csőbetvezető idom
Bevezető nyílások száma	12
Bevezetőnyílás hátulról	igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig	1,5829 kg CO₂e / 1 Darab
Fedél	nem átlátszó
Fedéllel	igen
Fedélrögzítés	csavarozott
Halogénmentes	igen
hossz	190 mm
Időjárásálló	nem
kitörhető cső-bevezetőnyílással rendelkezik.	7xM25 5xM32

lángálló	VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C
Magasság	94 mm

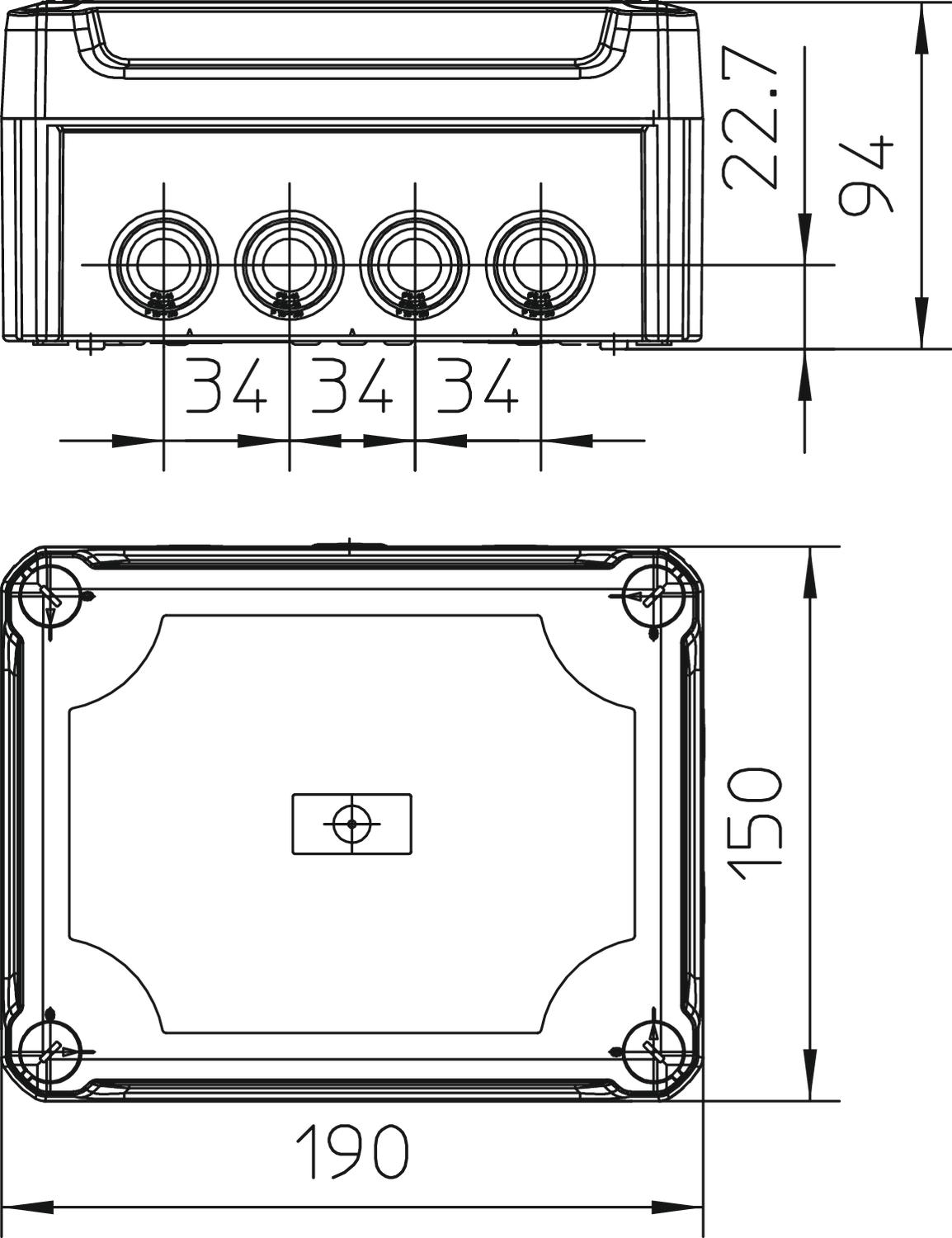

Méret	190x150x94
Névleges belső méret	176x135x84 mm
Névleges feszültség	500 V
Plombálható	igen
Porrobbanásveszélyes zónákhoz	nélkül
Robbanásbiztos kivitel	nem
Robbanásveszélyes zónához	nélkül
robbanásveszélyes zónához	nélkül
Schutzgrad IK-Code	IK05
Sorolható	igen
szélesség	150 mm
Szerelési mód	Falra/mennyezetre szerelés
Szín	világosszürke; RAL 7035
Tűzálló kábelrendszerek –	nélkül
Ui névleges szigetelési feszültség	500 V
Üvegszállal erősített	igen
Védettség	IP66
