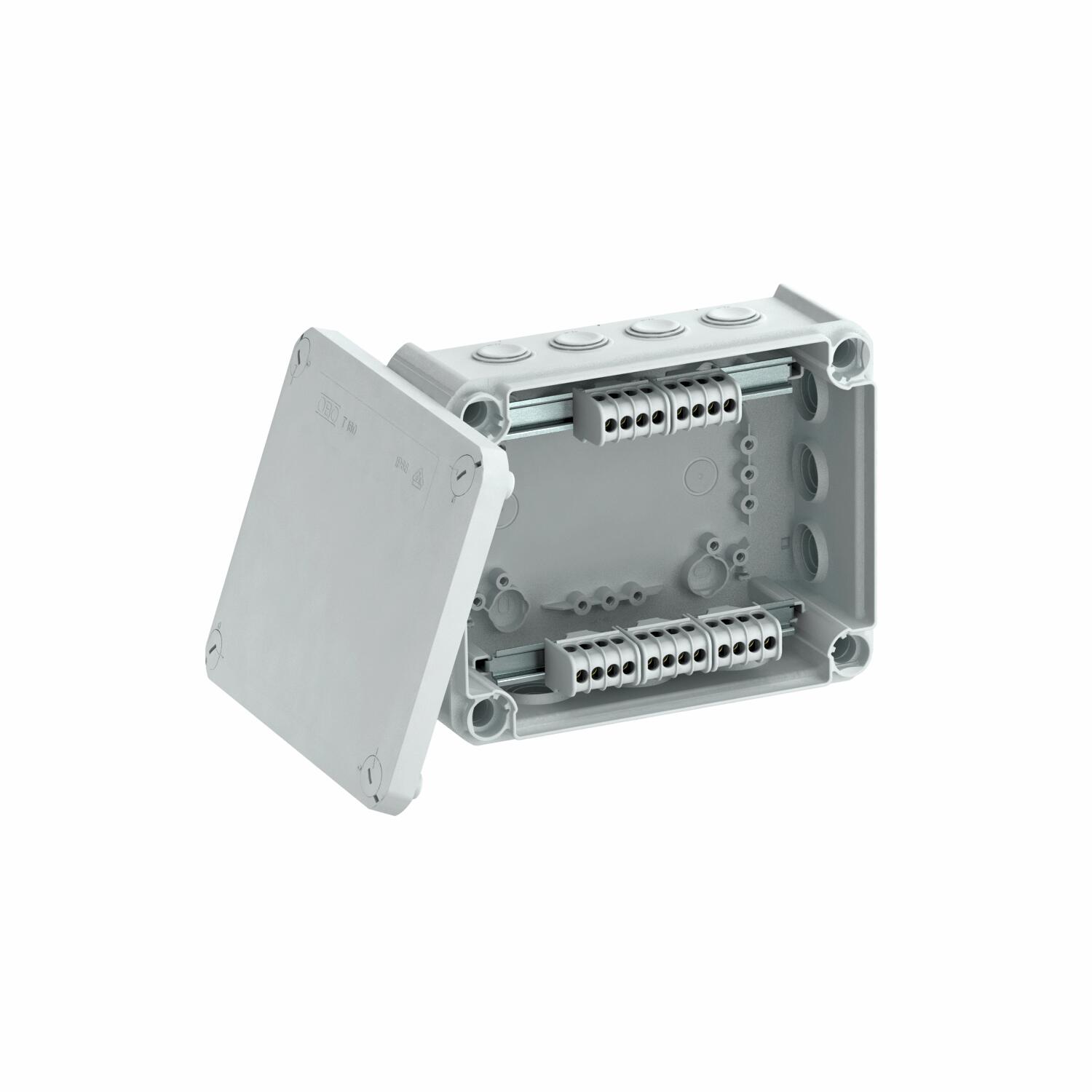

Leágazódoboz T 160, lépcsős kábelátvezetőkkel és sorkapocsléccel
Rend. szám 2007440 | EAN-kód 4012195682189
- Termékleírás
-
TermékleírásLeágazódoboz sorkapoccsal a kábelek és vezetékek csatlakoztatásához beltéren és védett kültéri területeken. Téglalap alakú, membrános kábelbevezetőkkel az oldalán és kitörhető nyílásokkal az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK05 a DIN EN 50102 szerint.
A sorkapocslécek és a szerelősínek nincsenek előszerelve
-
- Műszaki adatok
-
Műszaki adatok
A kapcsok darabszáma 5 A készülékház-átvezetés fajtája Lépcsős membrán, méretre vágható a szerelvényezésnél Kapocs Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag polipropilén, üvegszállal erősített Árnyékolással nem Bevezetés fajtája Kábel Bevezetés típusa Csőbetvezető idom Bevezető nyílások száma 12 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,9141 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 190 mm Időjárásálló nem kitörhető cső-bevezetőnyílással rendelkezik. 7 x M25
5 x M32

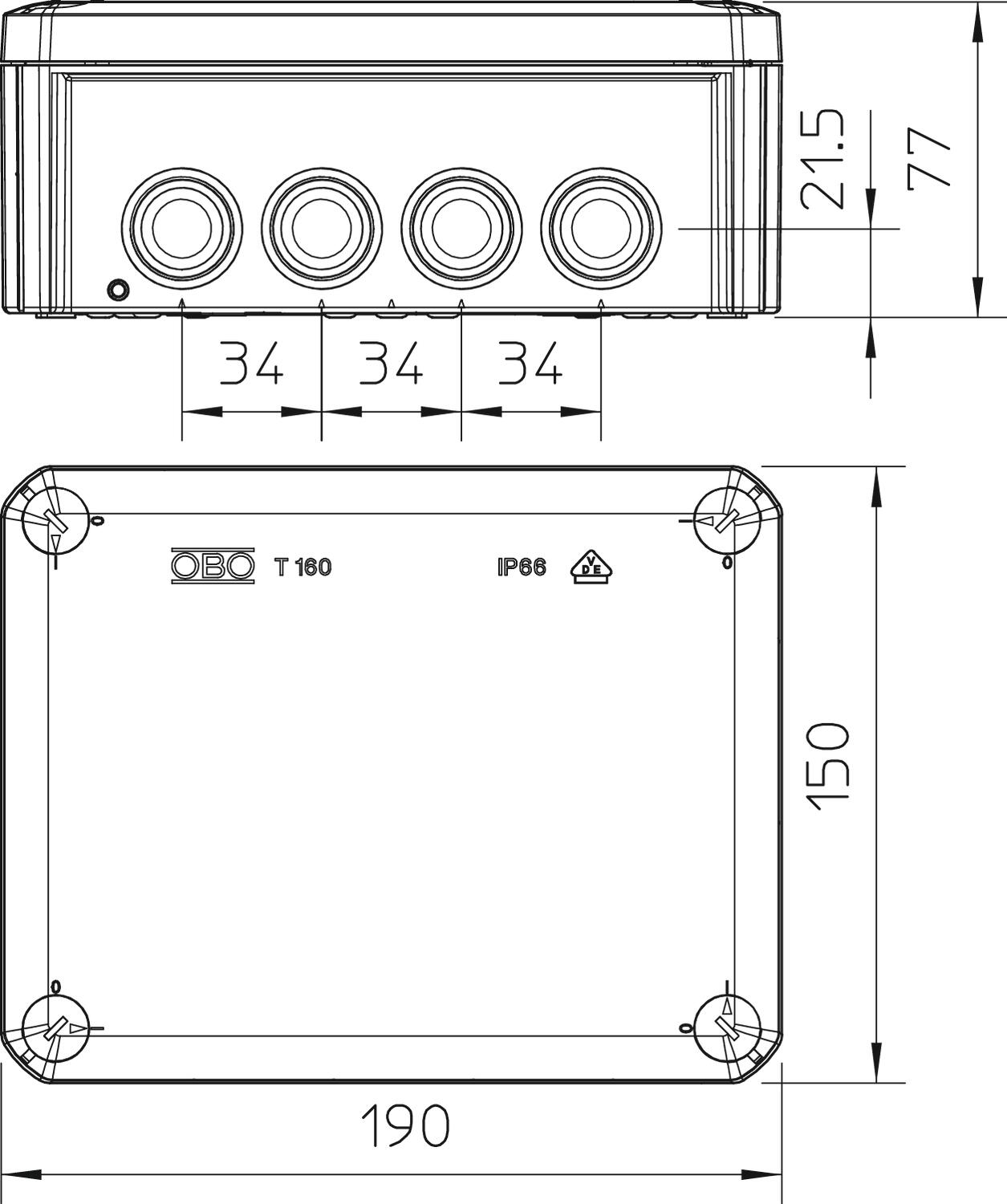

lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 77 mm Méret 190x150x77 Névleges belső méret 176x135x67 mm Névleges feszültség 500 V Névleges keresztmetszet min. 16 mm² Plombálható igen Porrobbanásveszélyes zónákhoz nélkül Robbanásbiztos kivitel nem Robbanásveszélyes zónához nélkül robbanásveszélyes zónához nélkül Schutzgrad IK-Code IK05 Sorolható igen szélesség 150 mm Szerelési mód Falra/mennyezetre szerelés Szín világosszürke; RAL 7035 Tűzálló kábelrendszerek – nélkül Ui névleges szigetelési feszültség 500 V Üvegszállal erősített igen Védettség IP66 - Minden típus
