Leágazódoboz T 100, bevezető nyílásokkal
Rend. szám 2007468 | EAN-kód 4012197353742
- Termékleírás
-

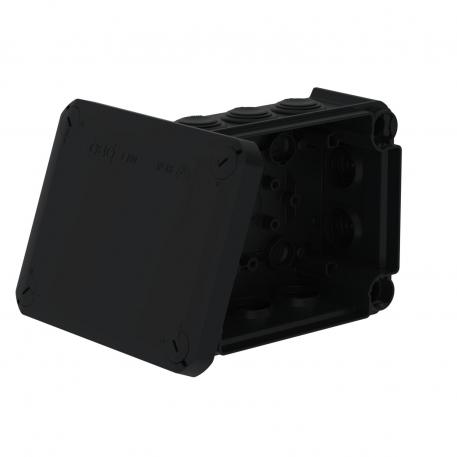

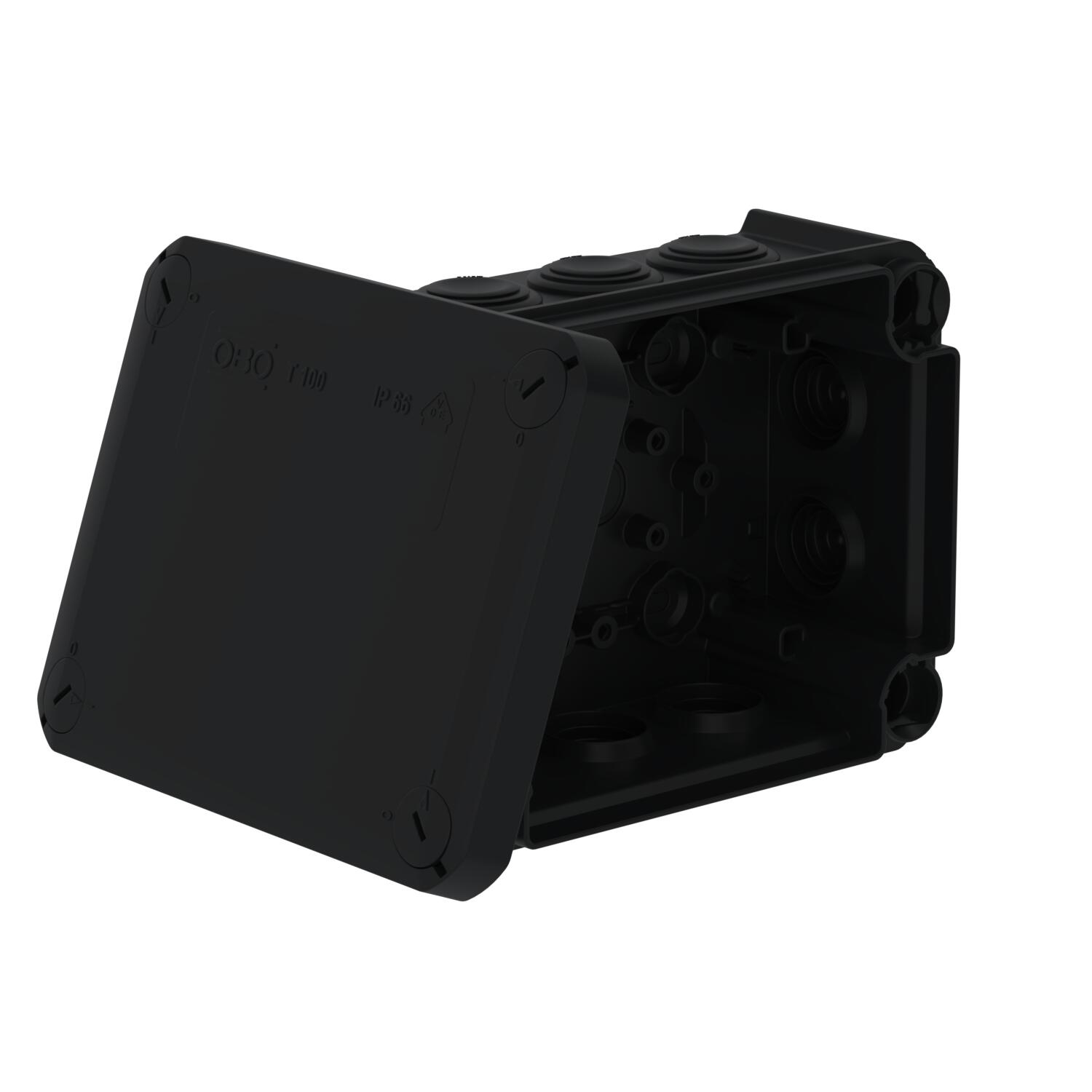

TermékleírásLeágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Téglalap alakú, membrános kábelbevezetőkkel az oldalán és kitörhető nyílásokkal az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK07 a DIN EN 50102 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Lépcsős membrán, méretre vágható Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag Polipropilén Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Kábel Bevezetés típusa Csőbetvezető idom Bevezető nyílások száma 10 Bevezetőnyílás hátulról igen Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 150 mm Időjárásálló nem kitörhető cső-bevezetőnyílással rendelkezik. 10 x M25

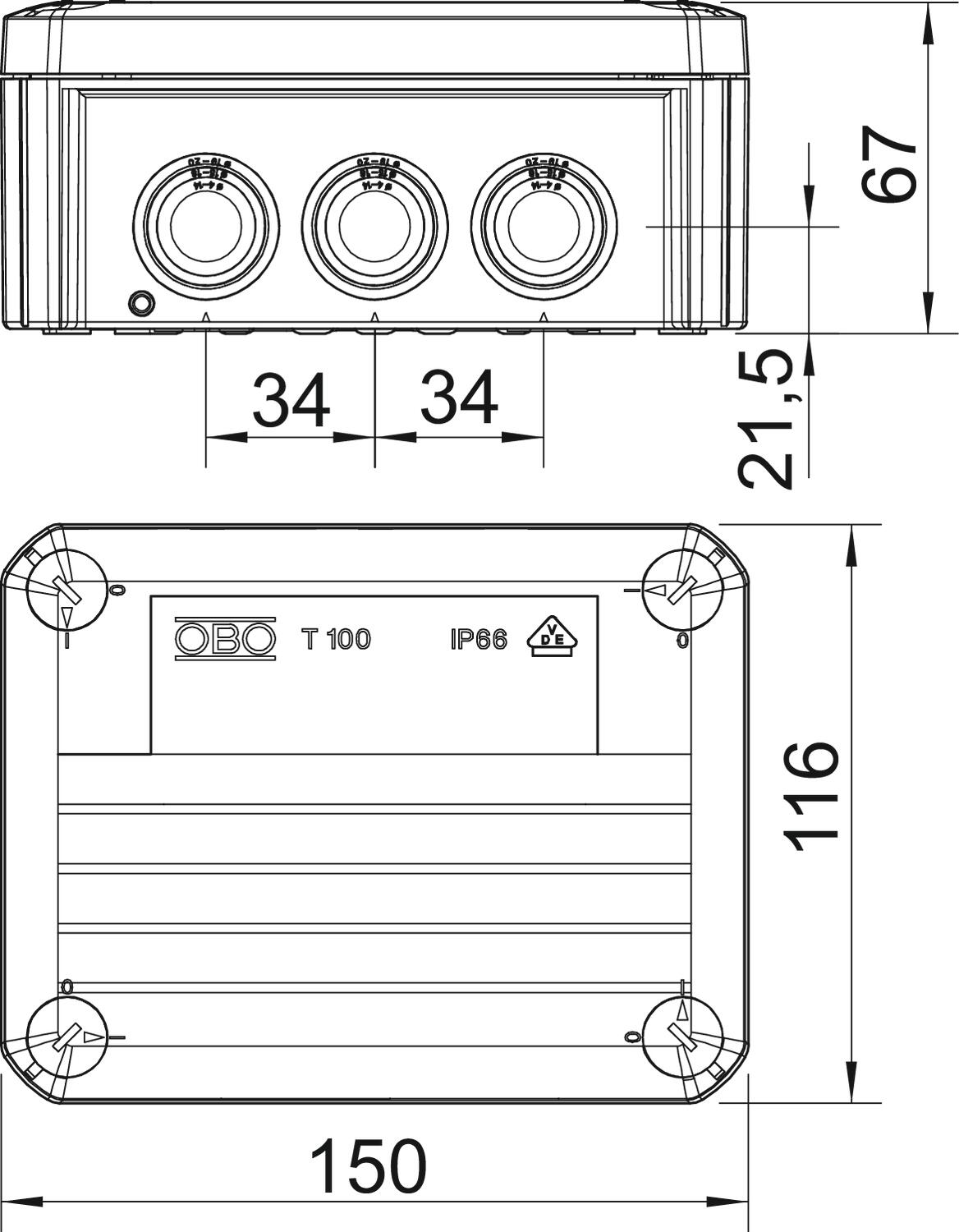

lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 67 mm Méret 150x116x67 Névleges belső méret 136x102x57 mm Névleges feszültség 500 V Névleges keresztmetszet min. 10 mm² Plombálható igen Porrobbanásveszélyes zónákhoz nélkül Robbanásbiztos kivitel nem robbanásveszélyes zónához nélkül Robbanásveszélyes zónához nélkül Schutzgrad IK-Code IK07 Sorolható igen szélesség 116 mm Szerelési mód Falra/mennyezetre szerelés Szín grafitszürke; RAL 9011 Tűzálló kábelrendszerek – nélkül Ui névleges szigetelési feszültség 500 V Üvegszállal erősített nem Védettség IP66 - Minden típus
-
Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat T 100 SW / 2007468 , 0.13MB , pdfUK megfelelőségi nyilatkozat T 100 SW / 2007468 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat T 100 SW / 2007468 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat T 100 SW / 2007468 , 0.13MB , pdfJelhasználati engedély VDE jelhasználati engedély, T 100 , 0.32MB , pdfJelhasználati engedély KEMA-KEUR tanúsítvány, T 60 - T 350 , 0.61MB , pdf
