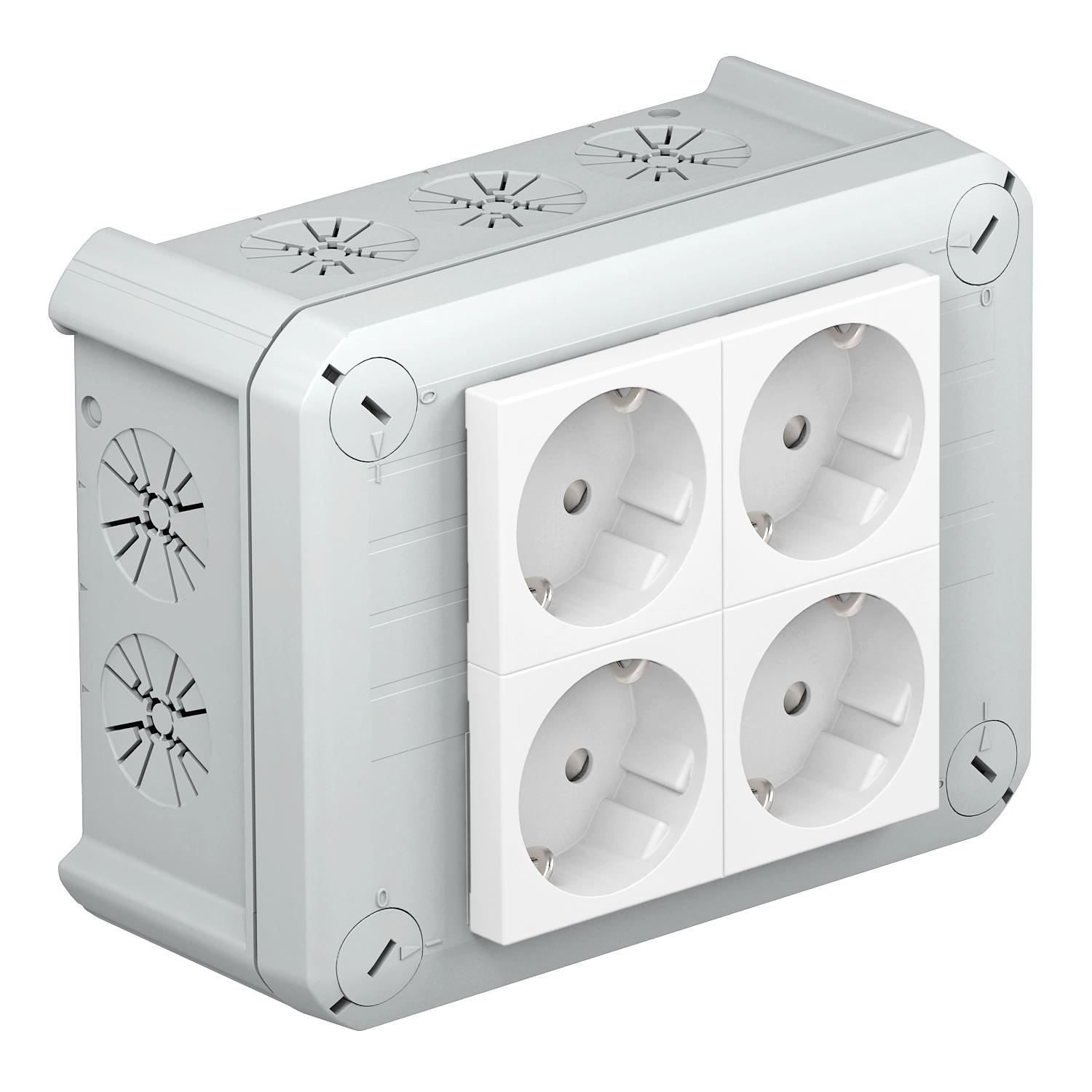

Leágazódoboz, T 100, 4 db Modul 45 fedélbe épített 2-pólusú csatlakozóaljzattal.
Rend. szám 2007825 | EAN-kód 4012195615903
- Termékleírás
-
TermékleírásLeágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Téglalap alakú, kitörhető nyílásokkal az oldalán és az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon történő rögzítésre. Fedél gyorszárral, plombálható, elvesztés elleni védelemmel és 4 Modul45-csatlakozóaljzattal. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C.

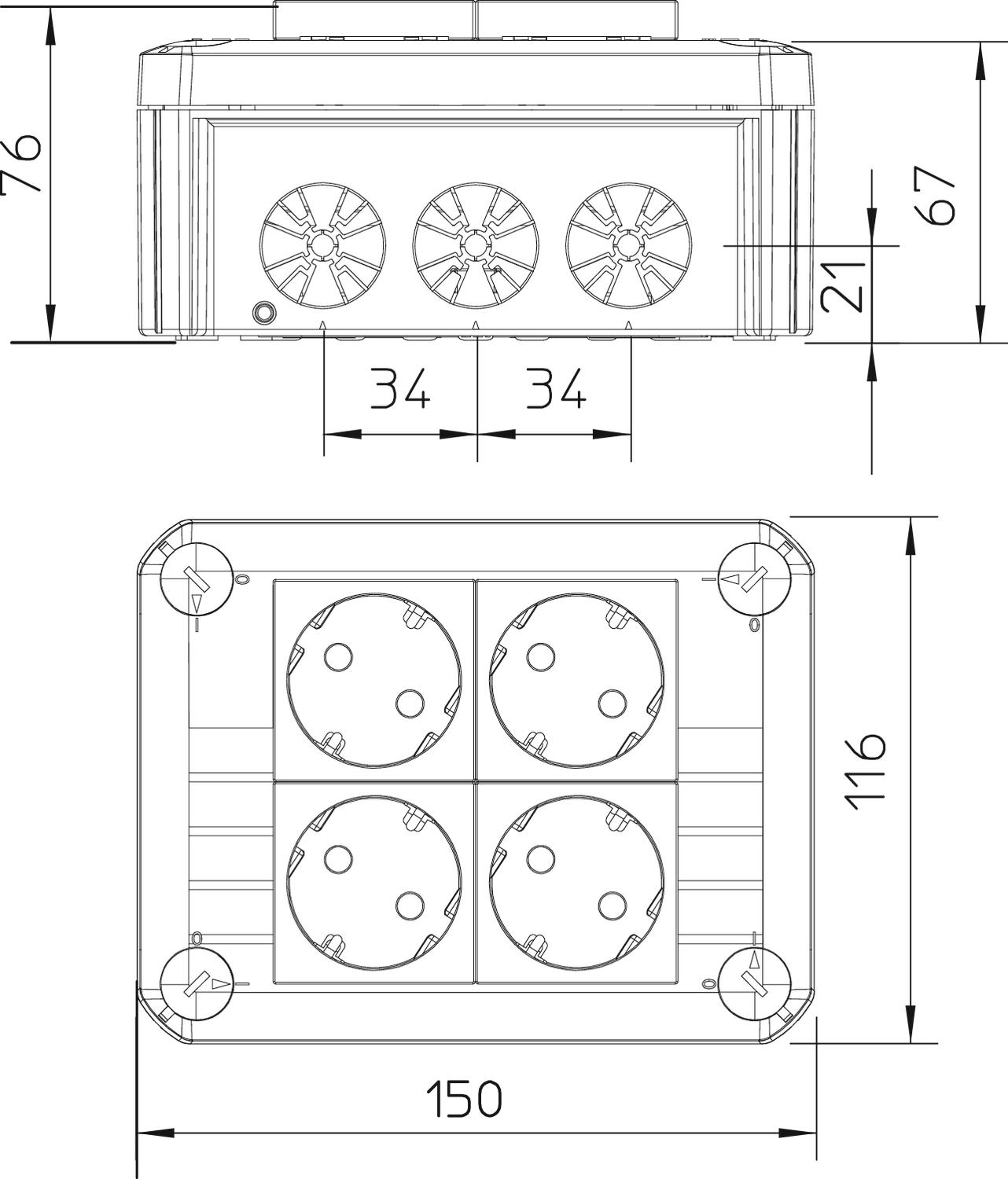

névleges belső méret: 136x102x57 mm
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél egyéb Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag Polipropilén Árnyékolással nem Bevezetés fajtája Kábel Bevezetés típusa Húzásmentesítő bevezetők a közvetlen átlyukasztáshoz Bevezető nyílások száma 10 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,4799 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 150 mm Időjárásálló nem kitörhető cső-bevezetőnyílással rendelkezik. 10
lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 750 °C Magasság 67 mm Méret 150x116x67 Névleges belső méret 136x102x57 mm Névleges feszültség 500 V Névleges keresztmetszet min. 2,5 mm² Plombálható igen Porrobbanásveszélyes zónákhoz nélkül Robbanásbiztos kivitel nem robbanásveszélyes zónához nélkül Robbanásveszélyes zónához nélkül Sorolható igen szélesség 116 mm Szín világosszürke; RAL 7035 Tűzálló kábelrendszerek – nélkül Ui névleges szigetelési feszültség 500 V Védettség IP30 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

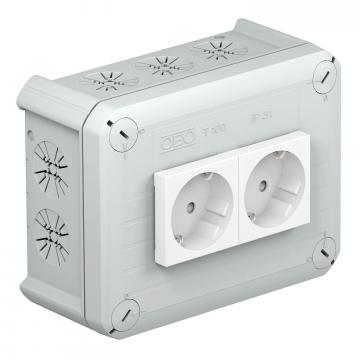

Leágazódoboz, T 100, 2 db Modul 45 fedélbe épített 1-pólusú csatlakozóaljzattal.
T 100 2MSD WS 2007821 1 Darab - Letöltések
-
