Leágazódoboz B 9/T, átszúrható membránnal és sorkapoccsal, PG 98x98x40 | 9 | IP67 | világosszürke; RAL 7035

Leágazódoboz B 9/T, átszúrható membránnal és sorkapoccsal, PG

Rend. szám 2001802 | EAN-kód 4012195879671

Rend. szám / Típus	2001802 / B 9 T 5

Névleges belső méret	98x98x40 mm

Bevezető nyílások száma	9

Védettség	IP67

Szín	világosszürke; RAL 7035

Termékleírás

Termékleírás

B9/T...: leágazódoboz két különböző halogénmentes műanyag komponensből áll, 8 db menetes bevezetéssel (PG16) átlyukasztható membránnal a doboz alján (maximum 15 mm kábelátmérőig). Tömszelencék használatakor (járulékos húzásmentesítés) nincs szükség a membrán eltávolítására (időnyereség); IP 67 védettség átlyukasztható membrán és tömszelence esetén. Névleges feszültség 400 V; névleges keresztmetszet 4 - 6 mm². A dobozfedél 4 db elveszíthetetlen műanyag fedélcsavar 180°-os elfordításával rögzíthető. A furatokat lágy műanyag tölti ki. A rögzítőfurat átmérő 5 mm (a furattávolság 75 mm). Névleges belső méret: 98x98x40
B9/T M VBX/KL 60-nal
2 db rögzítőcsavar-takaró
1 db VBX/KL 60 sorkapocs és 1 db rögzítőcsavar

Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája	Menet és tömítő membrán
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Anyag	Polipropilén
Bevezetés fajtája	Kábel
Bevezetés típusa	Kábel/csavarozás
Bevezető nyílások száma	9
Bevezetőnyílás hátulról	igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig	1,7412 kg CO₂e / 1 Darab
Fedéllel	igen
Halogénmentes	igen
hossz	110 mm
Időjárásálló	nem
kitörhető cső-bevezetőnyílással rendelkezik.	8 db menetes bevezetéssel (PG16)
lángálló	VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C
Magasság	51 mm
Max. Vezeték-keresztmetszet	6 mm²

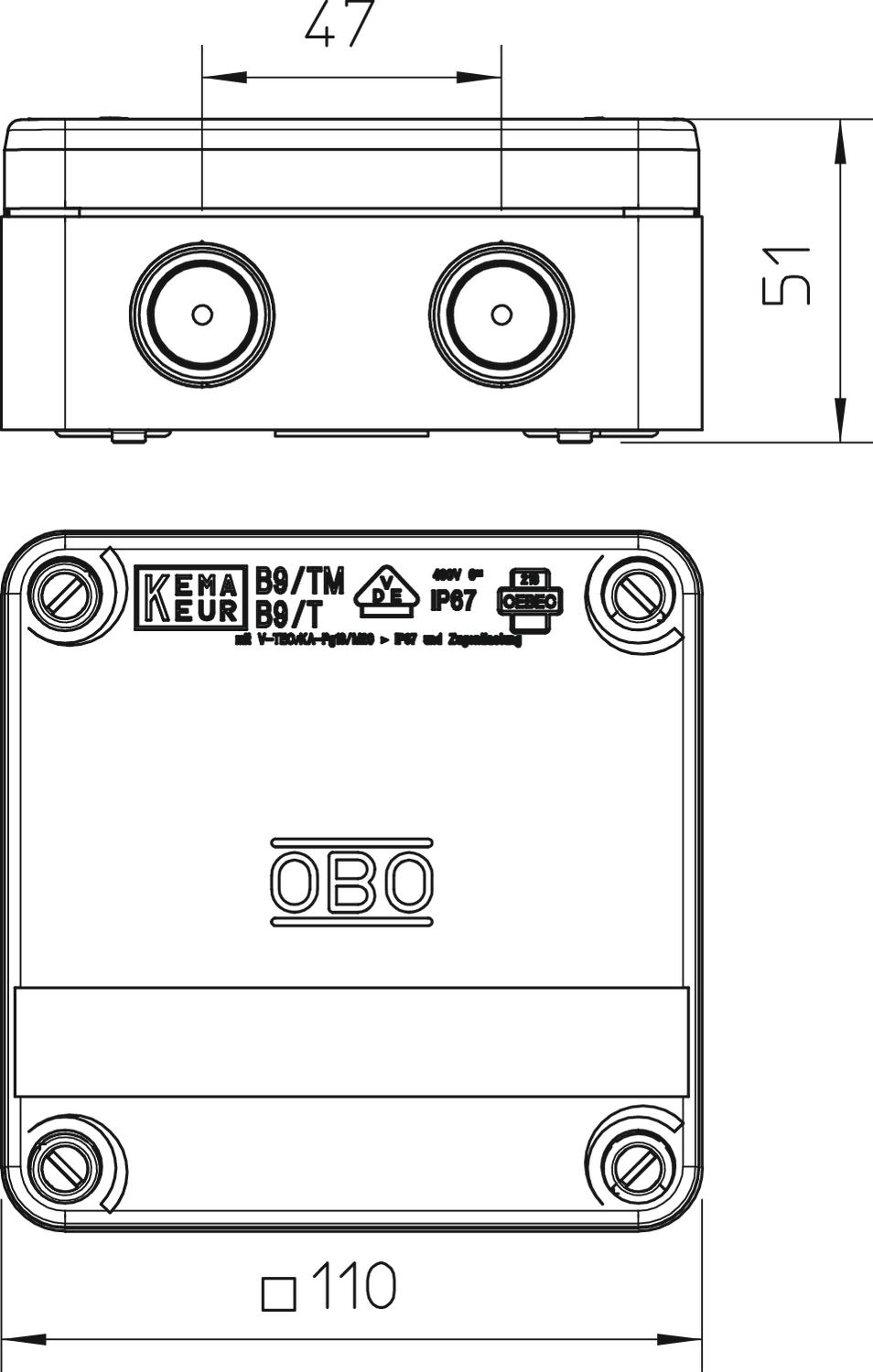

Méret	110x110x50
Névleges belső méret	98x98x40 mm
Névleges feszültség	400 V
Névleges keresztmetszet max.	6 mm²
Névleges keresztmetszet min.	4 mm²
Plombálható	igen
Porrobbanásveszélyes zónákhoz	nélkül
Robbanásbiztos kivitel	nem
Robbanásveszélyes zónához	nélkül
robbanásveszélyes zónához	nélkül
Sorolható	igen
szélesség	110 mm
Szerelési mód	Falra/mennyezetre szerelés
Szín	világosszürke; RAL 7035
Tűzálló kábelrendszerek –	nélkül
Ui névleges szigetelési feszültség	400 V
Védettség	IP67
