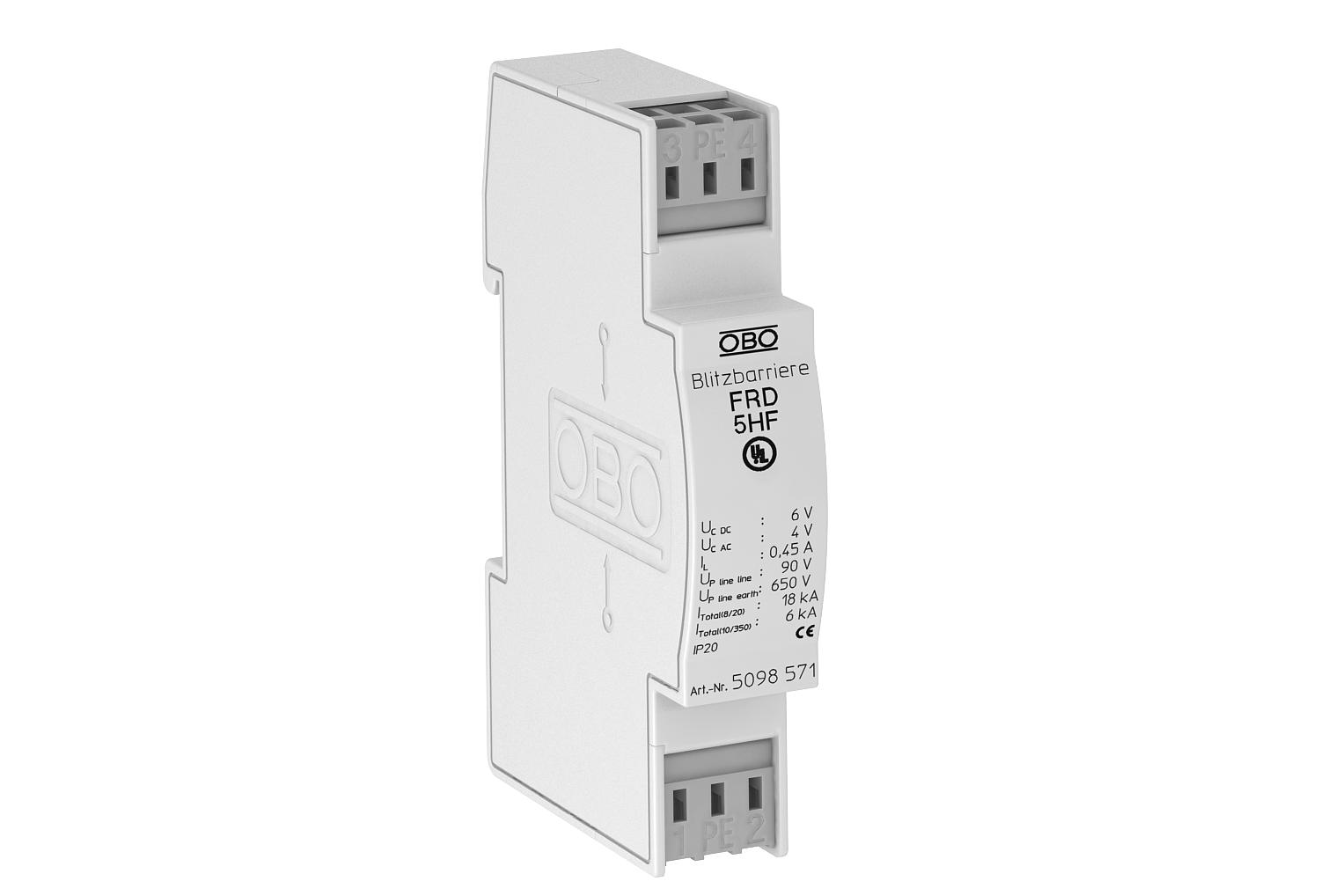

Kombinált védelem földfüggetlen kéteres, 5 V-os, nagyfrekvenciás alkalmazásokhoz 2 | 4 | 6 | Kapocs

Kombinált védelem földfüggetlen kéteres, 5 V-os, nagyfrekvenciás alkalmazásokhoz

Rend. szám 5098571 | EAN-kód 4012195578345

Rend. szám / Típus

Pólusszám	2

Max. tartós feszültség, AC

Legmagasabb tartós feszültség, DC

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

Túlfeszültség védelem mérés-, vezérlés- és szabályozástechnikai rendszerekhez.

• Alap-, közepes és finomvédelem

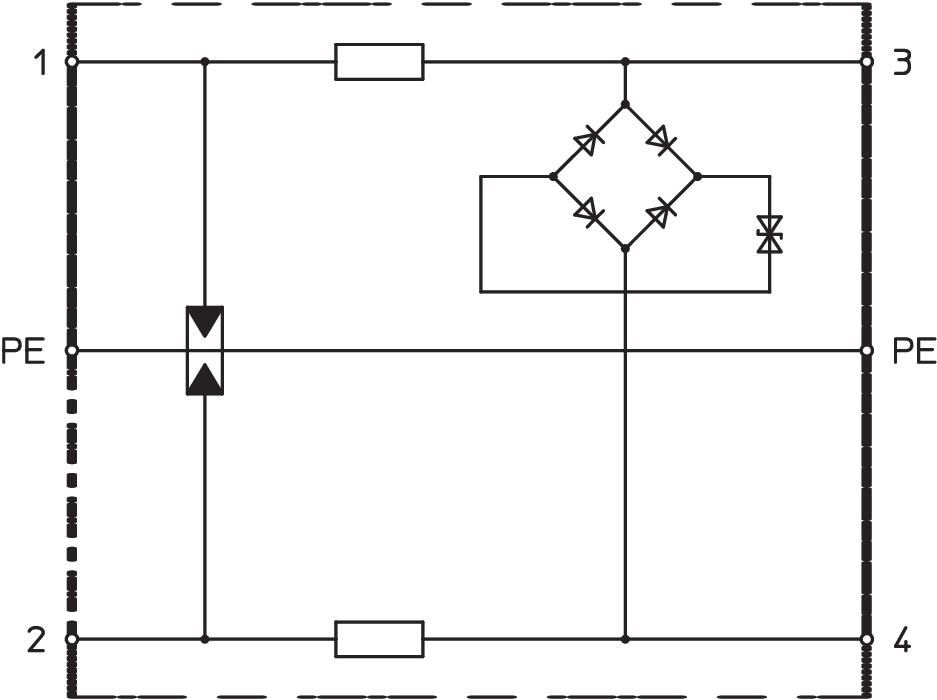

• Kétfokozatú védőkapcsolás nagy levezetőképességgel

• Nagy sávszélesség (100 MHz)

• Buszrendszerekhez (például Profibus-hoz)

• Könnyen beköthető, rugós sorkapcsokkal

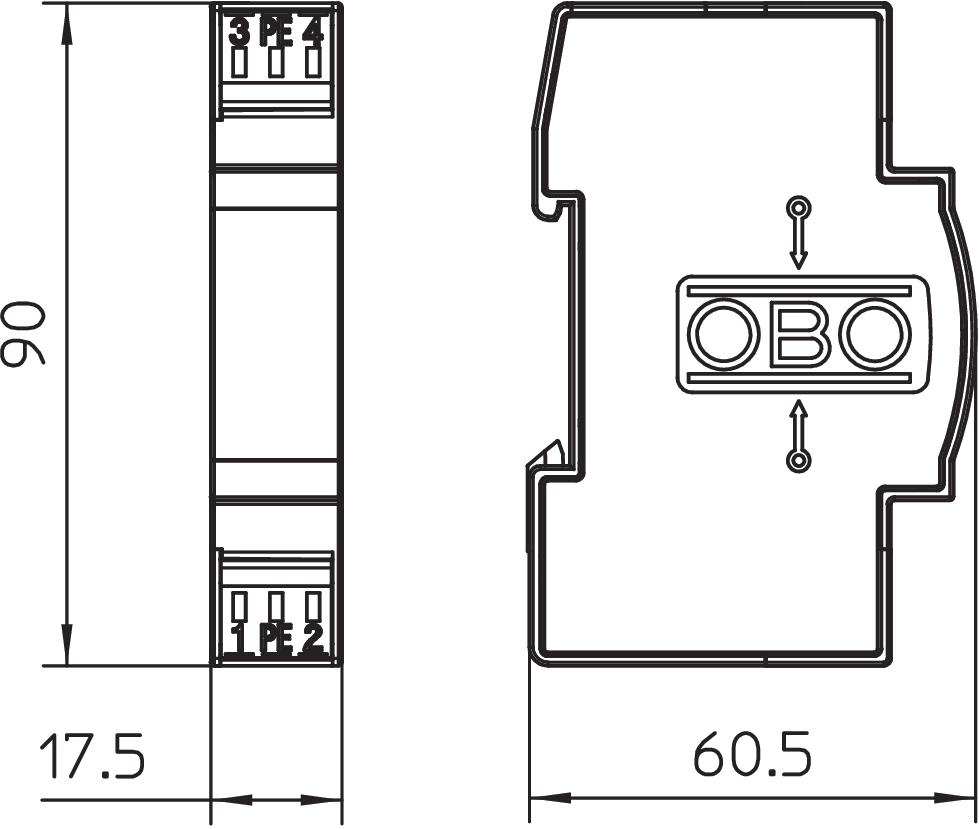

• Helytakarékos, 17,5 mm-es szélesség

Alkalmazási terület: elosztóban, 35 mm-es kalapsínen.

Műszaki adatok

Műszaki adatok

Ableiterüberwachung	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás-csatlakoztatás	nem
Beiktatási csillapítás (Insertion loss)	≤3 dB
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	2,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Elosztóegység TE (17,5 mm)	1
Földelés következőkkel:	Kapocs
Határfrekvencia	100 MHz
Kapacitás (ér-ér között)	<40 pF
Kapacitás (ér-föld között)	<40 pF
Kategorie	Typ 1+2+3 / D1+C2+C1
Legmagasabb tartós feszültség, DC	6 V
Levezetőképesség	3 kA
Lökőfeszültségállóság, ér-ér	C2: 18 kV / 9 kA (8/20µs)

Lökőfeszültségállóság, ér-föld	C2: 18 kV / 9 kA (8/20µs)
LPZ	0→3
Max. tartós feszültség, AC	4 V
Méret	5V AC
Nennlaststrom AC	0,32 A
Nennlaststrom DC	0,45 A
Névleges feszültség	5 V
Névleges levezetőképesség (8/20 µs)	9 kA
Összes levezetési lökőáram (10/350)	D1: 6 kA
Összes-levezetőképesség (8/20)	18 kA
Pólusszám	2
Robbanásbiztos kivitel	nem
Soros ellenállás erenként	2,2 Ω ± 10 %
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>10 MΩ
Távjelző érintkező	nem
Védelmi feszültségszint, ér - ér	<90 V
Védelmi feszültségszint, ér - föld	<650 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
Zulassungen	UL
