Kombinált védelem földfüggetlen kéteres, 12 V-os alkalmazásokhoz 2 | 9 | 13 | Kapocs

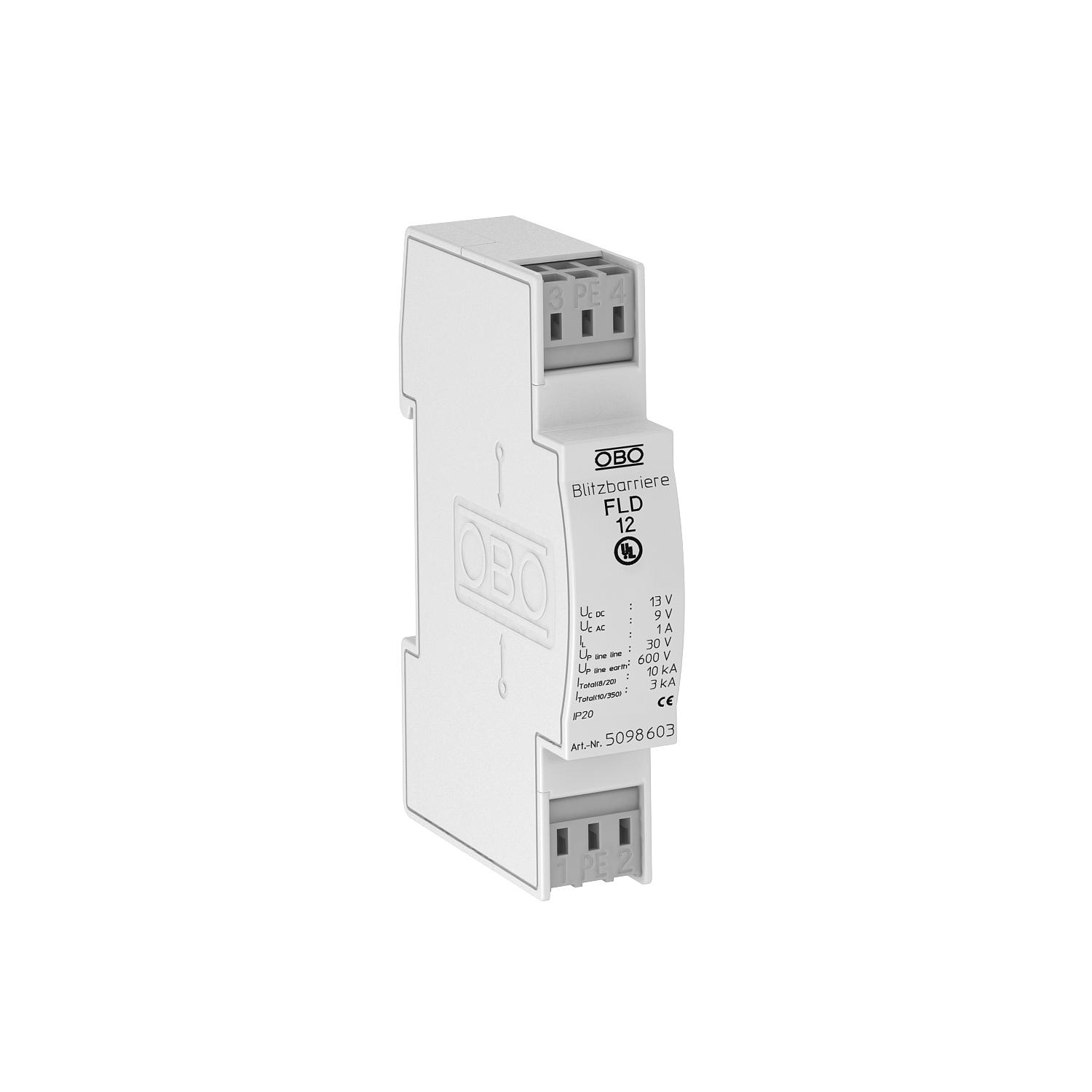

Kombinált védelem földfüggetlen kéteres, 12 V-os alkalmazásokhoz

Rend. szám 5098603 | EAN-kód 4012195578376

Rend. szám / Típus

Pólusszám	2

Max. tartós feszültség, AC

Legmagasabb tartós feszültség, DC

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

Túlfeszültség-védelem mérés-, vezérlés- és szabályozástechnikai rendszerekhez

• Kombinált védelem

• Földfüggetlen kéteres rendszerekhez

• Kétfokozatú védőkapcsolás

• Könnyen beköthető, rugós sorkapcsokkal

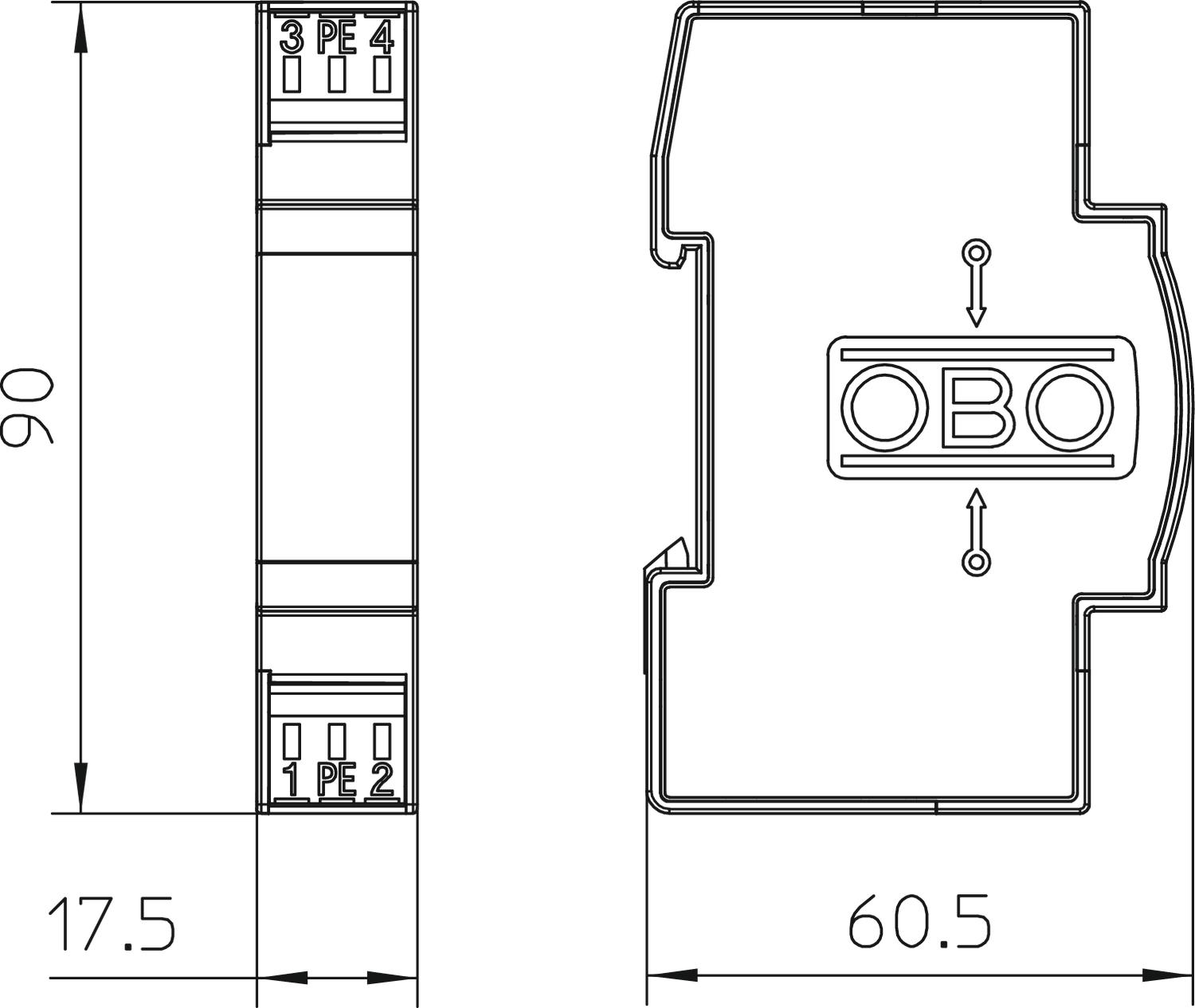

• Helytakarékos, 17,5 mm-es szélesség

• Beépített koordináló induktivitással

Alkalmazási terület: elosztóban, 35 mm-es kalapsínen.

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás-csatlakoztatás	nem
Beiktatási csillapítás (Insertion loss)	3 dB @ 180 kHz dB
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	2,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Elosztóegység TE (17,5 mm)	1
Földelés következőkkel:	Kapocs
Határfrekvencia	0,18 MHz
Kapacitás (ér-ér között)	<10 nF
Kapacitás (ér-föld között)	<1 nF
Kategorie	Typ 1+2+3 / D1+C2+C1
Legmagasabb tartós feszültség, DC	13 V
Levezetőképesség	1,5 kA
Lökőfeszültségállóság, ér-ér	C1: 1 kV / 0,5 kA (8/20µs)

Lökőfeszültségállóság, ér-föld	C2: 10 kV / 5 kA (8/20µs)
LPZ	0→3
Max. tartós feszültség, AC	9 V
Méret	12V AC
Nennlaststrom AC	0,7 A
Nennlaststrom DC	1 A
Névleges levezetőképesség (8/20 µs)	5 kA
Összes levezetési lökőáram (10/350)	D1: 3 kA
Összes-levezetőképesség (8/20)	10 kA
Pólusszám	2
Robbanásbiztos kivitel	nem
Soros induktivitás erenként	120 µH ± 20 %
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>1 MΩ
Távjelző érintkező	nem
Védelmi feszültségszint, ér - ér	<30 V
Védelmi feszültségszint, ér - föld	<600 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
Zulassungen	UL

Minden típus

Minden típus

Típus	Pólusszám	Max. tartós feszültség, AC	Legmagasabb tartós feszültség, DC	Dugaszolórendszer	Rend. szám	Mennyiség	Legkisebb eladási egység
FLD 5	2	5 V	8 V	Kapocs	5098600	Darab	1 Darab
FLD 12	2	9 V	13 V	Kapocs	5098603	Darab	1 Darab
FLD 24	2	19 V	28 V	Kapocs	5098611	Darab	1 Darab
FLD 48	2	37 V	53 V	Kapocs	5098630	Darab	1 Darab
FLD 110	2	86 V	122 V	Kapocs	5098646	Darab	1 Darab
