Kombinált védelem földelt kéteres, 24 V-os alkalmazásokhoz 2 | 19 | 28 | Kapocs

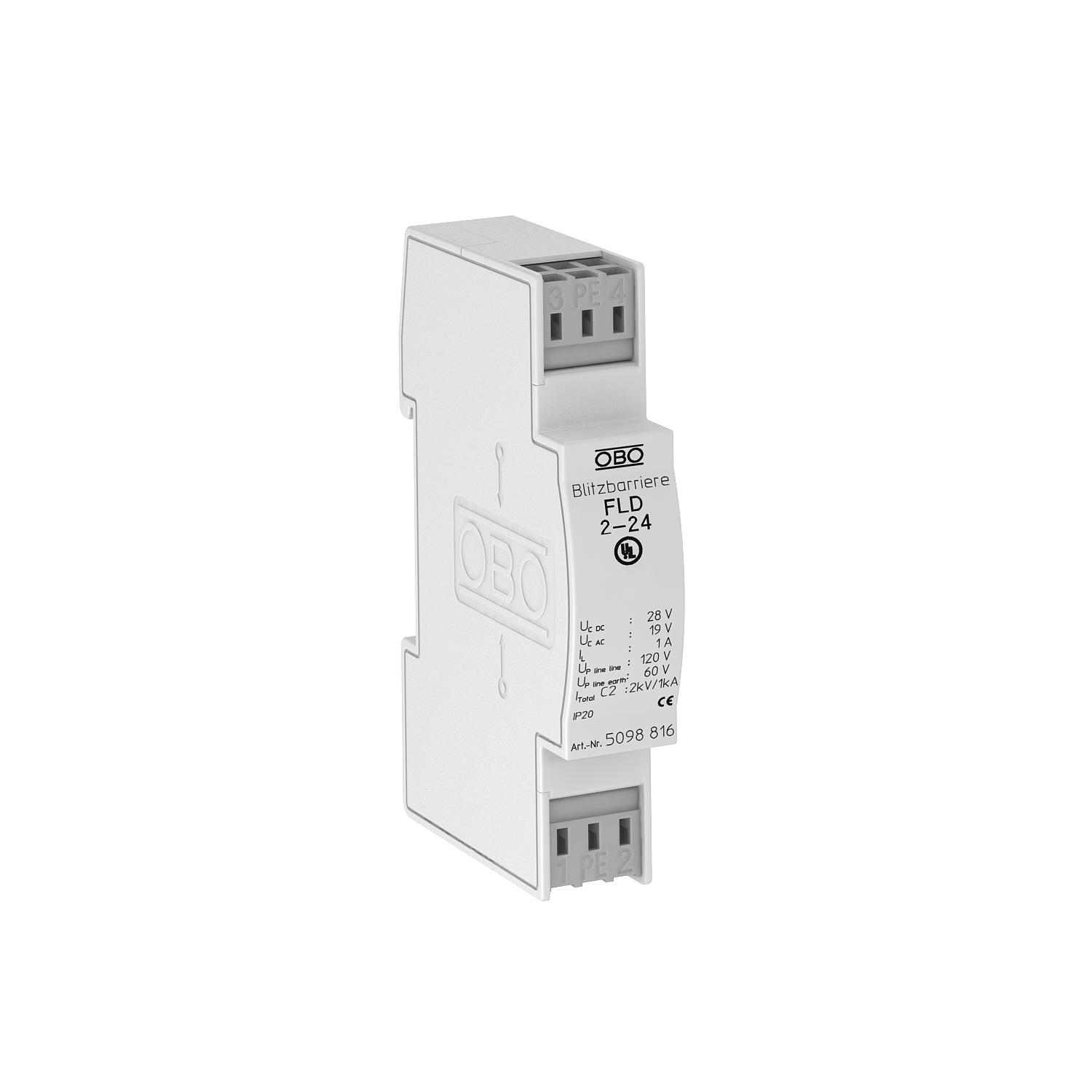

Kombinált védelem földelt kéteres, 24 V-os alkalmazásokhoz

Rend. szám 5098816 | EAN-kód 4012195578451

Rend. szám / Típus	5098816 / FLD 2-24

Pólusszám	2

Max. tartós feszültség, AC	19 V

Legmagasabb tartós feszültség, DC	28 V

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

Túlfeszültség-védelem mérés-, vezérlés- és szabályozástechnikai rendszerekhez

• Kombinált védelem

• Földfüggetlen kéteres rendszerekhez

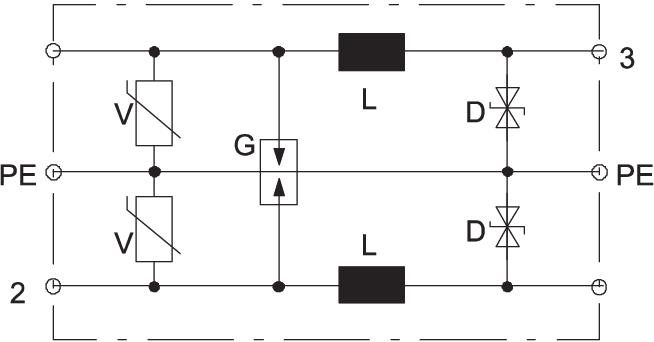

• Kétfokozatú védőkapcsolás

• Könnyen beköthető, rugós sorkapcsokkal

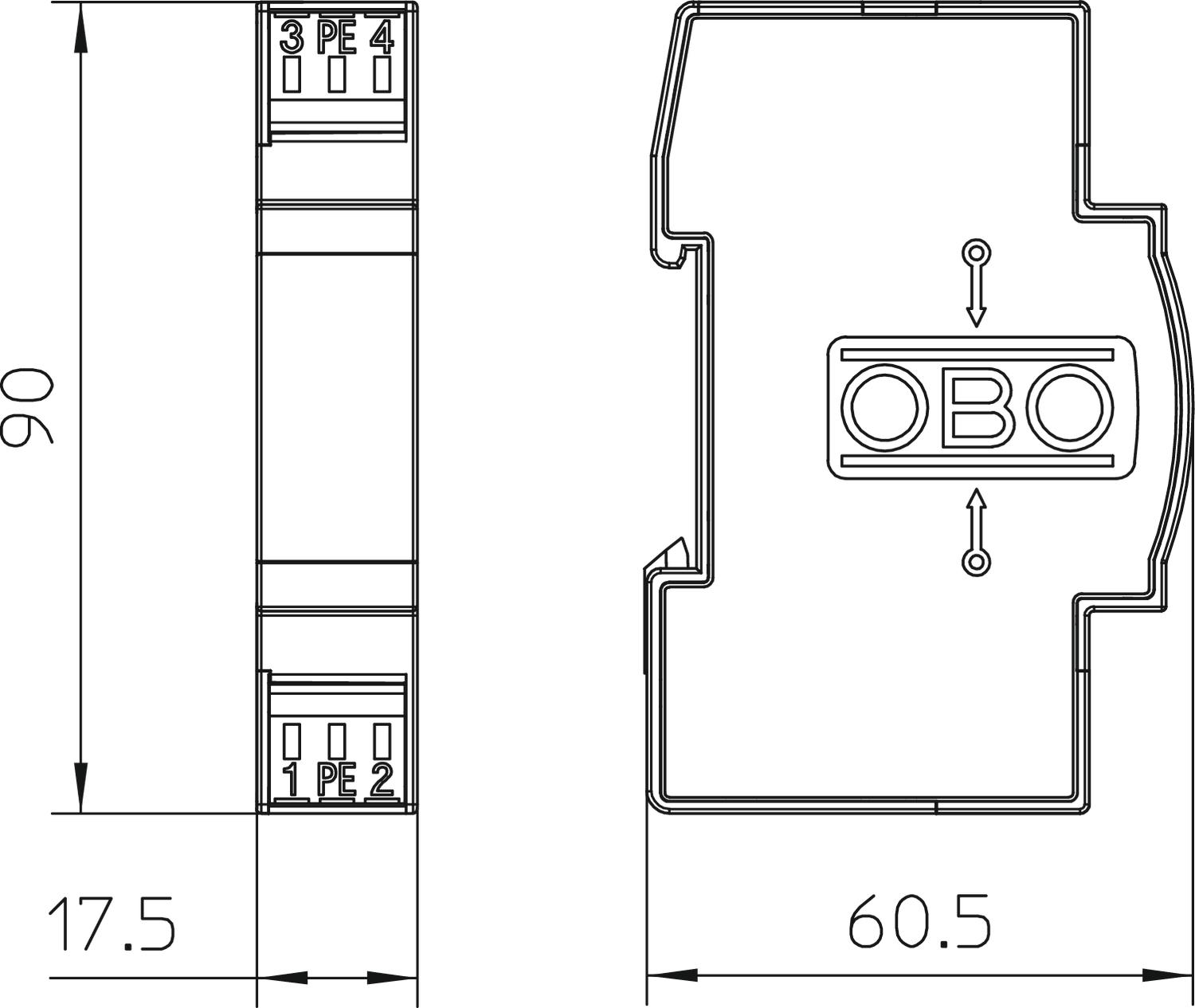

• Helytakarékos, 17,5 mm-es szélesség

• Beépített koordináló induktivitással

Alkalmazási terület: elosztóban, 35 mm-es kalapsínen.

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás-csatlakoztatás	nem
Beiktatási csillapítás (Insertion loss)	3dB @ 150 kHz dB
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	2,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Elosztóegység TE (17,5 mm)	1
Földelés következőkkel:	Kapocs
Kapacitás (ér-ér között)	<10 nF
Kapacitás (ér-föld között)	<10 nF
Kategorie	Typ 2+3 / C2+C1
Legmagasabb tartós feszültség, DC	28 V
Lökőfeszültségállóság, ér-ér	C1: 1 kV / 0,5 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C1: 1 kV / 0,5 kA (8/20µs)

LPZ	1→3
Max. tartós feszültség, AC	19 V
Méret	24V AC
Nennlaststrom AC	0,7 A
Nennlaststrom DC	1 A
Névleges levezetőképesség (8/20 µs)	0,5 kA
Összes-levezetőképesség (8/20)	1 kA
Pólusszám	2
Robbanásbiztos kivitel	nem
Soros induktivitás erenként	120 µH ± 10 %
SPD az MSZ EN 61643-21 szerint	Class II+III / C2+C1
Szigetelési ellenállás	> 10 MΩ
Távjelző érintkező	nem
Védelmi feszültségszint, ér - ér	<120 V
Védelmi feszültségszint, ér - föld	<60 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
Zulassungen	UL
