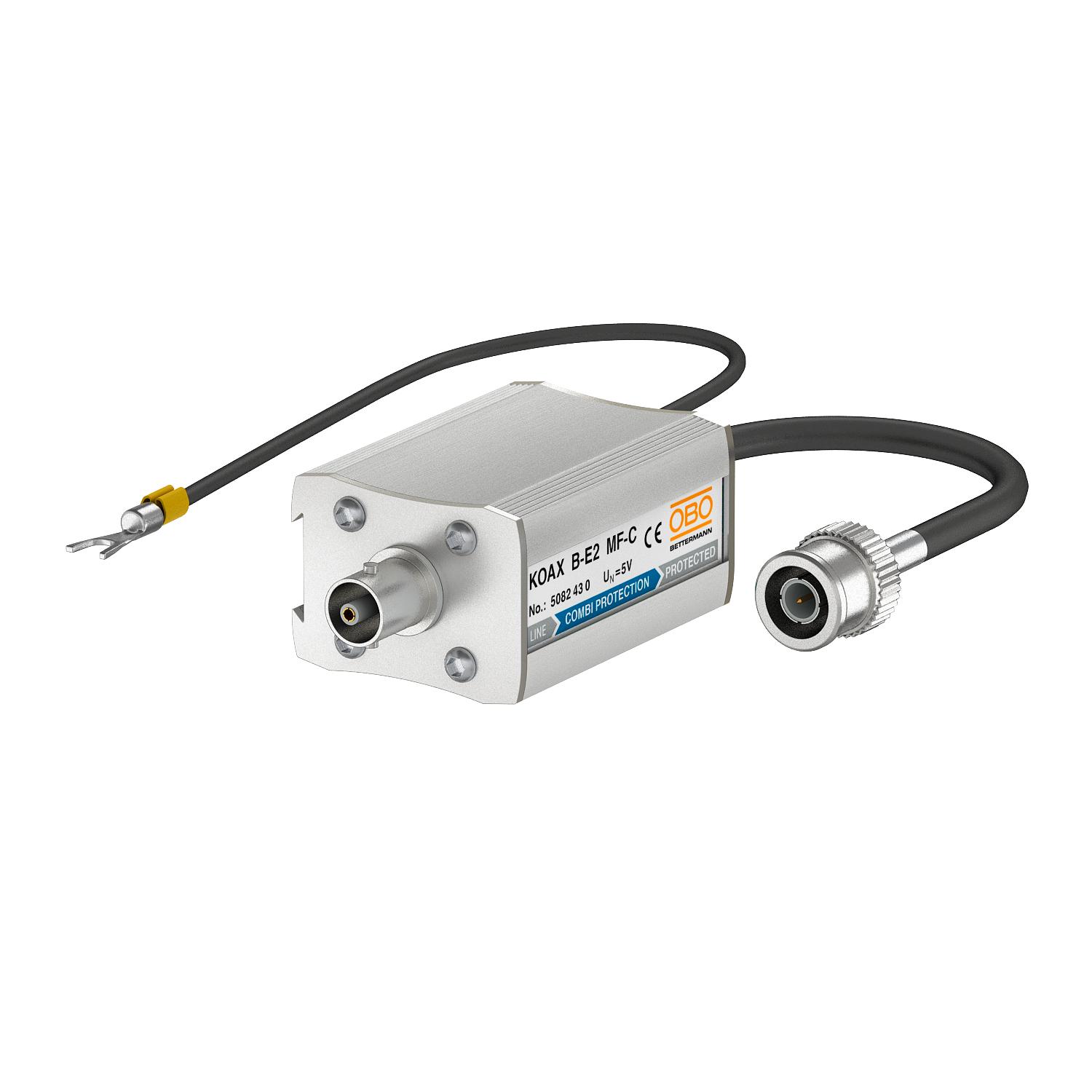

Kombinált védelem 10Base2-/10Base5-hálózatokhoz

Rend. szám 5082430 | EAN-kód 4012196415717

Rend. szám / Típus

Pólusszám	1

Kivitel

Legmagasabb tartós feszültség, DC	6 V

Dugaszolórendszer	BNC

Termékleírás

Termékleírás

Adatvezeték-védelem koaxiális kábellel kiépített Ethernet hálózathoz

• alumínium készülékházban

• BNC csatlakozó m/w

• egyszerű beépítés

• kétlépcsős védelem

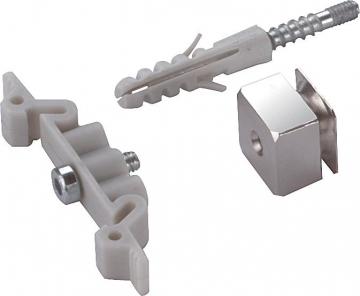

• Kalapsínre szerelhető DLS-BS (5082 38 2) tartozékkal

Alkalmazás: Video berendezések, kamerák, CCTV- rendszerek, Cheapernet, 10BASE2, 10BASE5 védelme
• alumínium házban

• BNC-csatlakozóval (Cheapernet, 10BASE2 hálózathoz)

• egyszerű beépítés

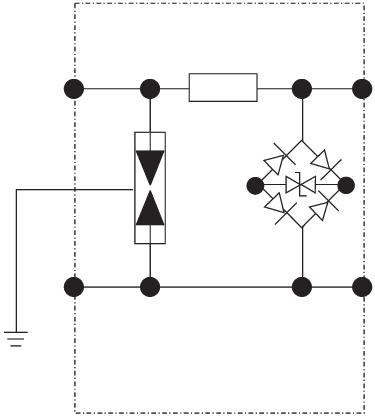

• kétlépcsős védőkapcsolás

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-20 °C
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤1,7 dB
Dugaszolórendszer	BNC
Földelés következőkkel:	csatlakozóvezeték
Határfrekvencia	68 MHz
Hullámellenállás	75 Ω
Jelzés a készüléken	nélkül
Kapacitás (ér-ér között)	<100 pF
Kapacitás (ér-föld között)	<100 pF
Kategorie	Typ 1+2+3 / D1+C2+C1
Kivitel	Kombinált védelem
Legmagasabb tartós feszültség, DC	6 V
Levezetőképesség	1 kA
Lökőfeszültségállóság, ér-ér	C2: 10 kV / 5 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 10 kV / 5 kA (8/20µs)

LPZ	0→3
Max. tartós feszültség, AC	4,2 V
Méret	6.2V
Nennlaststrom AC	0,3 A
Nennlaststrom DC	0,2 A
Összes levezetési lökőáram (10/350)	2 kA
Összes-levezetőképesség (8/20)	10 kA
Pólusszám	1
Soros ellenállás erenként	4,7 Ω ± 10%
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>1 GΩ
Túlfeszültség-védelmi eszközök vezetéktípusa	Adatvezeték COAX
Védelmi feszültségszint, ér - ér	<75 V
Védelmi feszültségszint, ér - föld	<600 V
Védettség	IP40
Visszaverődési csillapítás	≥14 dB
Vizsgálati szabvány	MSZ EN 61643-21
